电动自行车驱动控制器结构设计

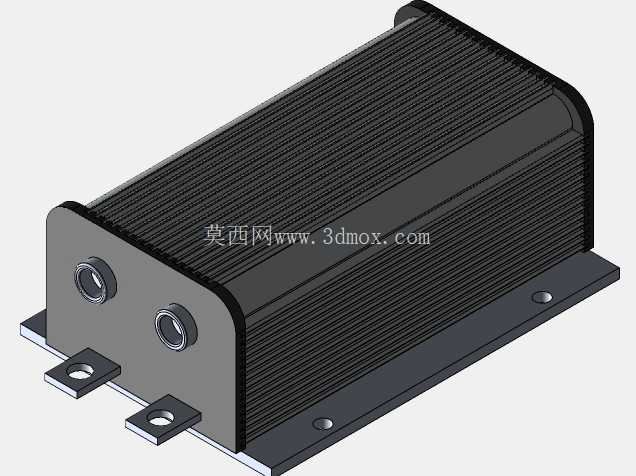

　　日常做两轮电动出行设备的结构适配时，这类控制器是整车上电驱系统的核心承载部件，区别于早期裸露电路板的简易方案，这款带一体化散热壳体的控制器，主要适配常规通勤款电动自行车的轮毂电机驱动需求，安装位置通常锁定在车架立管与电池仓的衔接空隙处，或是后平叉上方的预留安装位，不会额外占用脚踏区域的活动空间，也能避开骑行过程中脚踏、链条等运动部件的干涉范围。从结构设计逻辑来看，壳体采用拉伸铝型材配合两端端盖的组合方案，主体外壳的外表面做了连续的纵向散热鳍片结构，这部分不是为了造型装饰，而是考虑到控制器持续工作时MOS管等功率器件的发热问题，鳍片的排布方向顺着车辆行驶时的迎风方向设置，骑行过程中自然气流可以顺着鳍片间隙快速带走热量，不需要额外加装散热风扇，既降低了部件成本，也减少了故障点，毕竟两轮车户外使用时灰尘、泥水容易侵入，无风扇的封闭结构能大幅提升防护能力。

　　两端的端盖采用硬质工程塑料材质，和铝型材壳体做卡扣加密封胶圈的配合，端面上预留的两个圆形防水接插件接口，分别对应电机相线、霍尔信号传输以及电池供电、转把信号的线束对接，接口做了内凹式设计，接插件插合后线束的弯折应力不会直接作用在端盖密封处，能避免长期颠簸后密封失效进水的问题。底部的安装支架采用镀锌钢板冲压成型，和铝壳体之间通过内嵌的铜螺母做螺丝固定，三个带安装孔的固定支脚分别对应不同车型的安装点位，支脚的开孔做了长圆孔设计，允许安装时有±3mm的位置调整量，适配不同车架厂商的安装孔位公差，不需要额外做打孔改装。

　　实际选型适配时要注意，这款控制器的安装边界需要预留至少10mm的周边空隙，尤其是散热鳍片的迎风面不能被车架线管、电池外壳完全遮挡，否则会导致散热效率下降，持续大电流爬坡时容易触发过热保护。壳体内部的电路板固定采用卡槽加导热胶灌封的方案，铝壳体内壁预留的定位卡槽可以直接卡住PCB板的边缘，电路板上的功率器件通过导热绝缘垫直接贴合在铝壳体内壁，装配时不需要额外打螺丝固定，灌封的导热胶既可以填充器件和壳体之间的空隙提升导热效率，也能起到防水、防震的作用，应对日常骑行时的路面颠簸、雨天溅水等工况都能保持稳定工作。从结构细节来看，端盖和铝型材的配合止口做了错位设计，即使外部有高压水枪冲洗，水流也不会直接顺着接缝渗入壳体内部，接插件的引脚部分也做了灌胶密封，整体防护等级可以满足户外日常使用的需求。安装支脚的折弯角度经过反复校核，固定后控制器主体和车架安装面保持15度左右的倾角，既可以让行驶时的气流更顺畅地穿过散热鳍片间隙，也能避免雨天积水顺着接插件缝隙渗入，积水会顺着壳体倾斜方向自然流下，不会在接口位置积存。

　　这类控制器的结构设计没有冗余的装饰部件，所有外形特征都服务于功能需求：鳍片的高度、密度根据持续工作的发热功率计算确定，不会为了造型做过高的鳍片导致整体体积超标；安装支脚的位置避开了壳体内部功率器件的对应位置，防止安装螺丝过长顶伤内部电路板；端盖的塑料材质选用耐候性增强的牌号，长期户外紫外线照射不会出现脆裂问题，接插件的金属端子做了镀金处理，反复插拔也不会出现接触不良的氧化问题。在做整车三维装配校核时，需要重点确认控制器和周边部件的间隙，尤其是和电池外壳、车架线管、后减震器的运动间隙，避免减震压缩时部件碰撞，同时要确认线束走向的弯折半径，接插件出线位置的线束弯折半径不能小于线束直径的5倍，防止长期弯折导致内线断裂。
