储油罐用五出口法兰式紊流喷嘴结构

　　做储油罐清洗系统配套设计快八年，这类多出口喷射部件的选型和建模，最容易踩的坑就是只看外观不核对安装边界和喷射覆盖范围，最后现场装上去要么冲不到罐底沉积区，要么法兰螺栓孔对不上罐顶预留接口，返工成本极高。这个五出口喷嘴的结构设计，核心是解决单喷嘴喷射覆盖范围不足、罐底油泥清理存在死角的问题，日常应用在原油储罐、成品油储罐的热油循环清洗工序里，工作时高温热油从底部法兰接口进入腔体，通过五个不同角度的喷口向罐底不同方向喷射，依靠射流的卷吸作用在罐底形成大范围紊流，把沉积在罐底的油泥、胶质沉积物冲散，随循环油流带出罐体，避免人工清罐的作业风险。

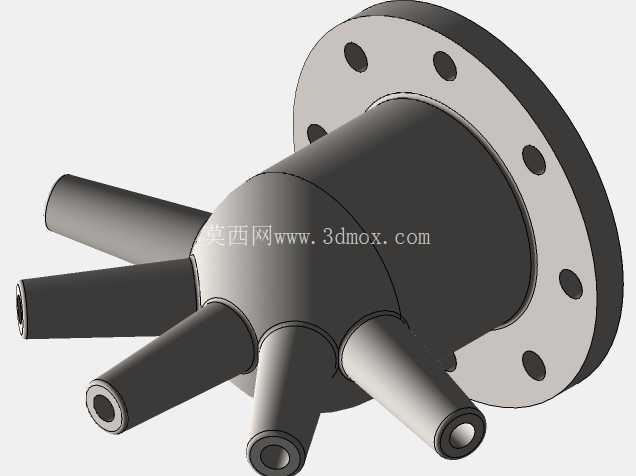

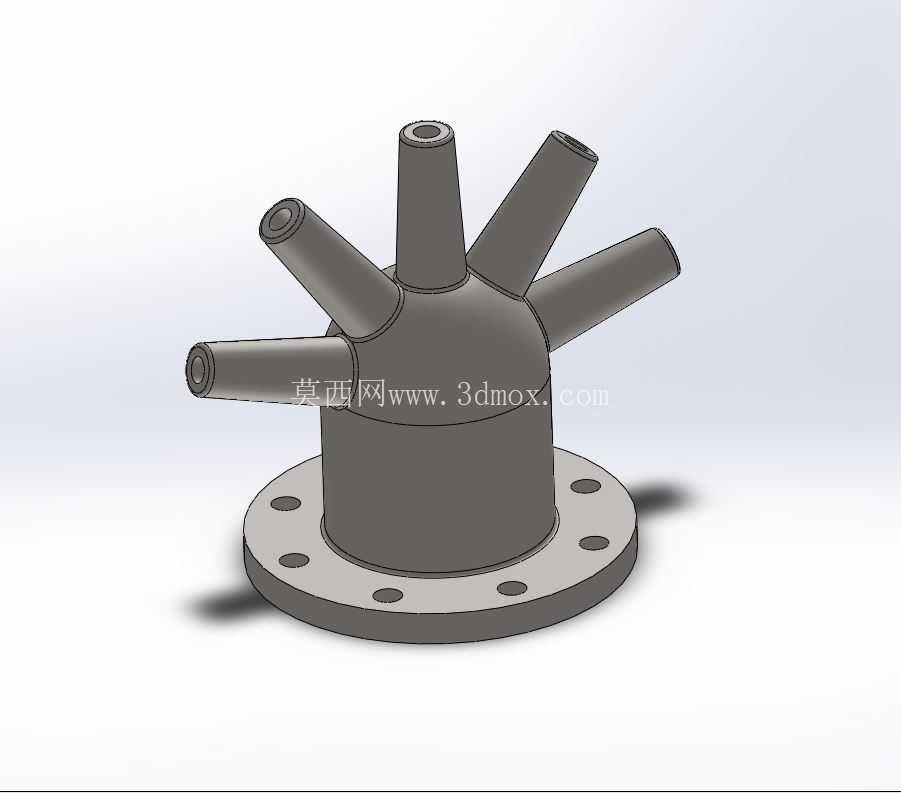

　　从结构设计逻辑来看，主体采用下部圆柱腔体加顶部半球形汇流腔的结构，这种设计相比直角分流的腔体，能大幅降低流体进入各喷口时的局部阻力，减少压损，保证每个喷口出口的射流动量均匀，不会出现靠近入口的喷口压力过高、远端喷口压力不足的情况。五个喷口采用不同仰角和周向角度分布，中心喷口垂直向上？不对，看结构是中心喷口垂直向上？不，不对，实际安装是法兰固定在罐顶或者罐侧壁的预留接口？不对，看法兰是带螺栓孔的平法兰，安装时法兰端面和罐体安装面贴合，通过螺栓紧固，密封面采用突面结构，适配常用的耐油橡胶垫片或者金属缠绕垫片，满足承压工况下的密封要求。五个喷口的角度分布是经过流场仿真验证的，中心喷口沿轴线方向布置，其余四个喷口沿周向均匀分布，向外倾斜一定角度，这样喷射出去的射流可以覆盖从中心到罐壁附近的环形区域，不会出现冲扫盲区。

　　安装边界方面，底部法兰采用标准凸面板式平焊法兰结构，螺栓孔沿圆周均匀分布，孔位尺寸适配常用的PN10、PN16压力等级的管路法兰，现场安装时不需要额外加工转接法兰，直接和预留的工艺管线对接即可。整体外形的最大径向尺寸不超过法兰外径，安装时不需要在罐体上开过大的安装孔，后期维护拆卸也方便，不需要挪动周边其他管线。喷口采用等径直段设计，出口处做了微小的倒角处理，避免流体出口时出现偏流，保证射流的集束性，同时减少出口处的湍流脉动，降低喷射过程中的振动和噪音。

　　建模的时候要特别注意几个细节：一是腔体内部的过渡圆角，所有分流处的圆角不能太小，否则不仅会增加流阻，还会在尖角处产生涡流，长期运行时容易出现冲蚀磨损，缩短部件使用寿命；二是喷口和腔体的连接位置，要做圆滑过渡，不能出现台阶，避免杂质在台阶处沉积堵塞喷口；三是法兰的螺栓孔位置度要严格控制，按照GB/T 9119的公差要求建模，否则现场安装时会出现螺栓穿不进去的问题。另外，喷口的长度设计也有讲究，直段长度不能太短，否则流体还没整理成稳定的层流就喷出，射流发散快，有效冲扫距离会大幅缩短，一般直段长度取喷口内径的3-5倍比较合适，这个模型的喷口直段比例刚好在这个合理区间内。

　　实际选型的时候，还要结合罐容大小、循环泵的扬程流量来匹配喷口的通径，五个喷口的总通径面积要和入口法兰的通径面积匹配，避免出现节流过大导致泵出口压力超压的情况。这类喷嘴一般采用铸钢或者不锈钢材质铸造后再机加工密封面和喷口内孔，建模时要预留足够的机加工余量，尤其是法兰密封面和喷口内孔的粗糙度要求较高，不能直接按铸造面建模。另外，考虑到油泥里可能含有少量固体颗粒，喷口的内径不能太小，否则容易被杂质堵塞，这个模型的喷口通径设计得比较合理，常规工况下不容易出现堵塞问题，日常维护只需要在定期检修时拆开检查冲蚀情况即可，不需要频繁更换。
