专用车拖车连接用牵引钩结构设计

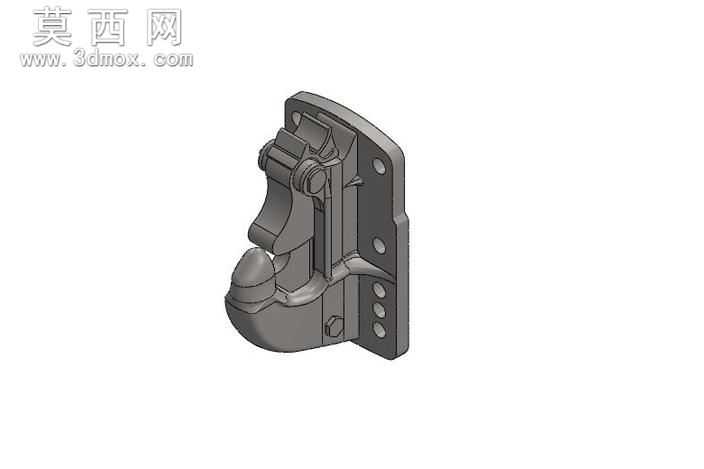

本模型为专用车配套的拖车牵引钩装配结构，采用三维参数化建模方式完成整体搭建，建模过程中严格遵循机械构件的实际装配逻辑，对牵引钩的各个组成零件进行独立建模后，按照实际装配约束完成整体组合，确保各部件之间的配合关系符合真实机械结构的运动与连接要求。模型对牵引钩的锁止结构、铰接转轴、安装固定板、缓冲承托结构都做了精细化的特征还原，安装板上的固定孔位按照实际安装排布规律进行阵列布置，孔位的大小、间距都参考真实牵引钩的安装标准设置，保证模型的结构合理性。材质设置上，整体构件采用高强度合金钢材质表现，对金属表面做了哑光磨砂的质感处理，铰接活动部位做了轻微的表面精度区分，模拟实际构件加工后不同部位的表面处理差异，渲染过程中采用柔和的工业产品布光方式，清晰展现牵引钩的轮廓结构、各部件的衔接关系以及锁止机构的形态特征，避免过度光影效果掩盖结构细节。设计思路上，该牵引钩以满足拖车与主车之间的可靠牵引连接为核心，整体采用钩体与锁止块配合的结构形式，钩头部分做了圆弧过渡处理，降低连接过程中的对位难度，同时避免应力集中导致的构件损坏；铰接部位的转轴结构预留了合理的转动间隙，保证牵引钩在车辆行驶过程中可随行驶姿态小幅摆动，适配不同路况下的牵引角度变化；安装背板采用加厚板材设计，与钩体主体做了一体化的加强筋衔接，提升整体结构的抗拉伸、抗冲击性能，能够承受牵引过程中的较大拉力载荷；锁止机构采用卡扣式设计，在挂钩完成对接后可自动锁止，防止行驶过程中牵引钩脱开引发安全隐患，同时解锁操作便捷，无需额外复杂工具即可完成挂接与脱卸操作。模型整体结构完整，各零件之间无干涉问题，装配关系清晰，可直观展现拖车牵引钩的内部构造与工作原理，为专用车牵引连接部件的结构认知、设计优化提供直观的三维参考。
