直列四缸发动机曲柄连杆配气总成结构

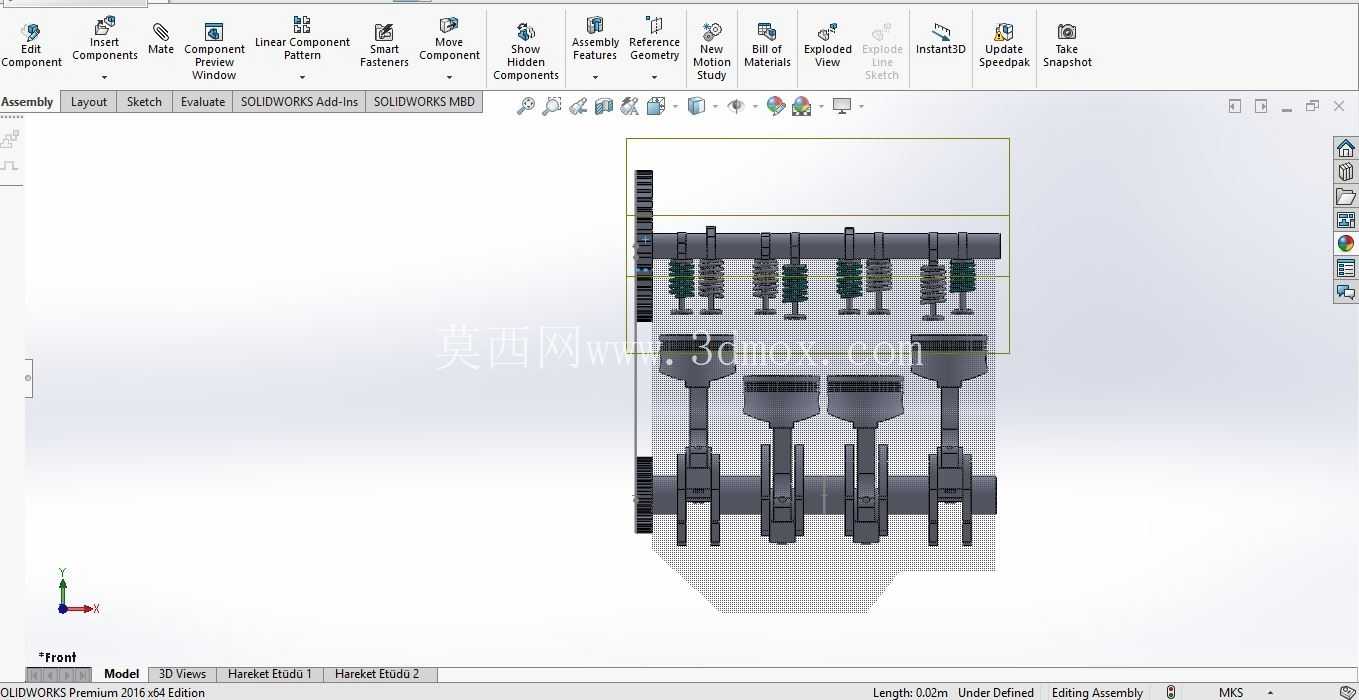

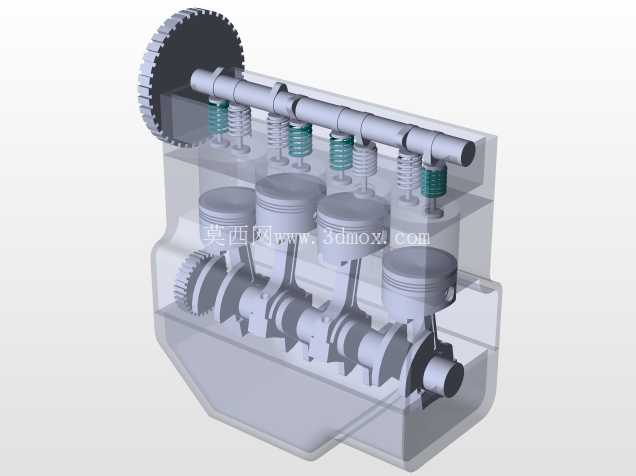

　　这套动力核心结构的建模过程，最先要敲定的是缸心距参数，毕竟直列排布的四个气缸，相邻缸筒的壁厚直接决定了缸体的刚性表现，要是缸心距留得太小，高负荷下缸筒变形量会超出活塞环的密封补偿范围，窜气量超标不说，还会加剧缸壁的偏磨。建模时先把曲轴的全支撑主轴颈位置定死，每个曲拐的错角严格按照180度均匀排布，保证一四缸、二三缸的活塞运动相位完全对称，这样一阶往复惯性力才能实现自平衡，不用额外加装平衡轴就能把怠速振动控制在合理区间。

　　活塞部分的建模要兼顾热膨胀余量，裙部预先做了0.02度的微椭圆修型，活塞销座的位置刻意偏离活塞中心1.2毫米，能抵消做功冲程中活塞侧推力带来的敲缸异响，销座内部的加强筋走向完全顺着气体作用力的传递路径布置，避免应力集中导致的销座开裂。连杆的杆身采用工字型截面，在保证纵向抗弯强度的前提下，尽可能削减往复运动质量，大头的剖分面采用斜切口设计，方便从气缸上方抽出连杆组件进行检修，连杆螺栓的孔位同轴度公差在建模时就做了严格约束，避免装配时出现附加弯矩。

　　配气机构采用顶置单凸轮轴布局，凸轮轴的凸轮型线是整个配气系统的设计核心，进气凸轮的升程曲线预留了0.8毫米的缓冲段，避免气门开启和落座时出现冲击异响，排气凸轮的开启提前角设置成52度曲轴转角，保证缸内废气能充分排出，同时避免排气门过早开启导致的做功行程损失。凸轮轴通过正时齿轮直接和曲轴前端连接，传动比严格设置为2:1，保证曲轴转两圈凸轮轴刚好转一圈，和四冲程发动机的工作循环完全匹配，齿轮的啮合间隙预留0.15毫米，补偿热膨胀带来的尺寸变化，避免卡滞。

　　缸盖部分的建模要配合燃烧室的挤气面设计，活塞在上止点时，活塞顶面和缸盖挤气面的间隙控制在0.8毫米，能在压缩行程末期形成强烈的挤流紊流，加快火焰传播速度，提升燃烧效率。进排气道的走向采用渐扩截面设计，降低进气阻力的同时，利用排气的脉冲效应提升扫气效率，气门导管的压装深度做了限位设计，避免压装过深遮挡气道截面。

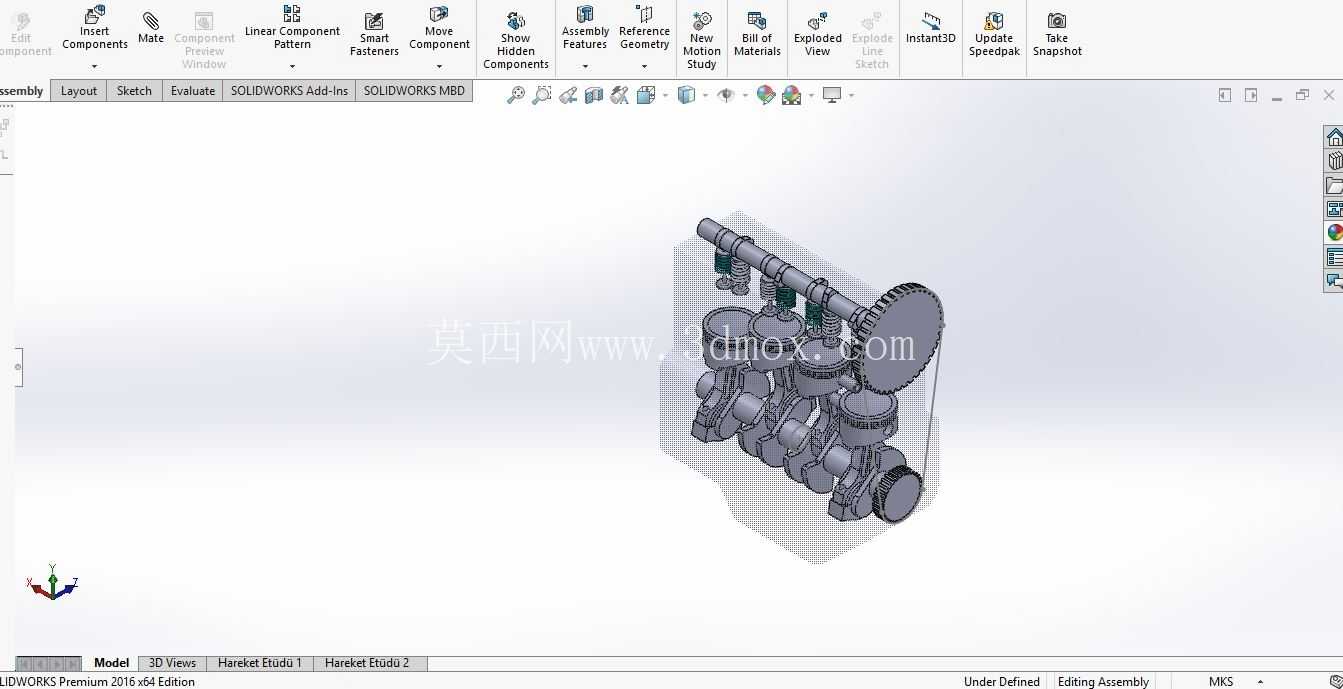

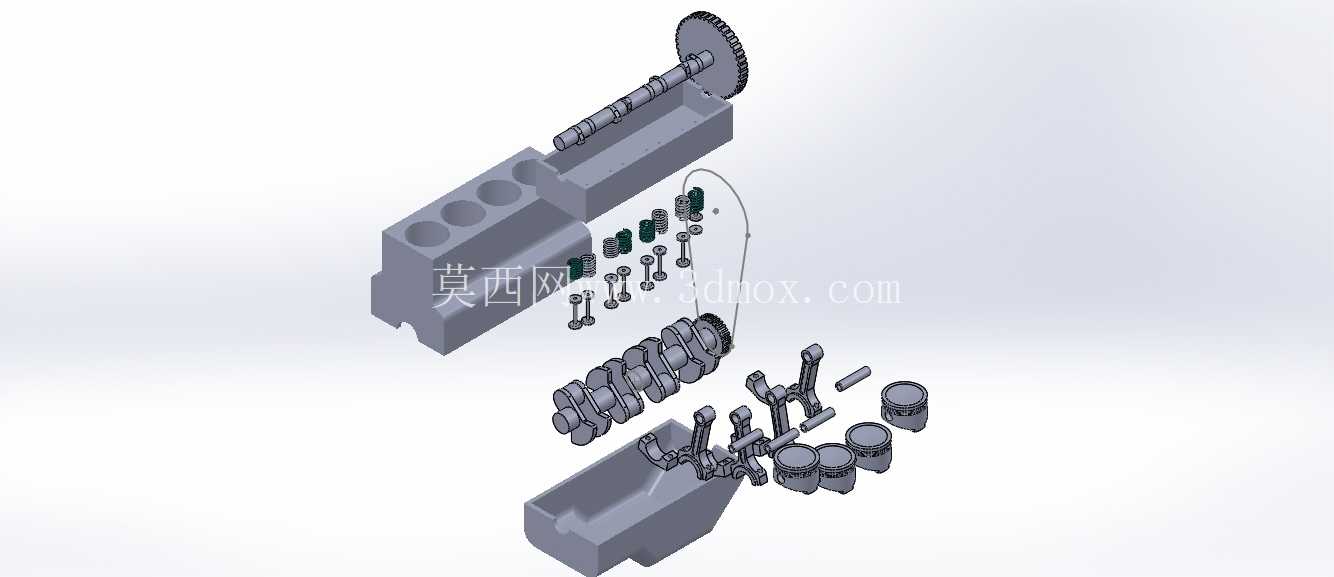

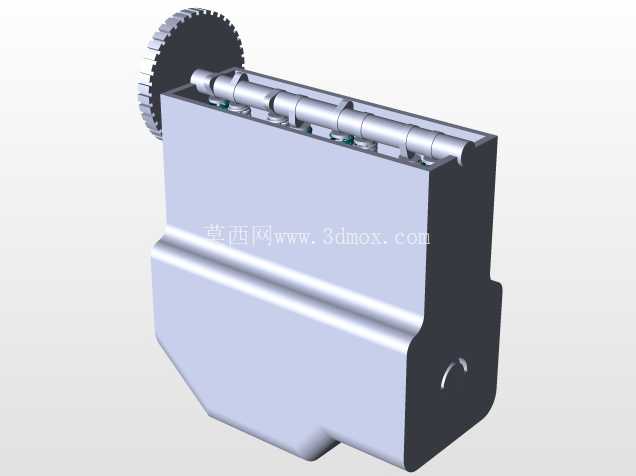

　　整个装配体的配合关系完全按照实际装配逻辑设置，曲轴和主轴瓦采用转动配合，活塞和缸筒采用滑动配合，气门和气门导管采用往复滑动配合，所有运动部件的运动行程都做了极限位置校验，避免运动过程中出现干涉。安装边界方面，整个总成的缸体底面预留了和油底壳连接的螺纹孔位，前端面预留了正时盖、水泵、机油泵的安装定位面，后端面预留了和变速器连接的定位销孔与螺栓孔位，进气侧预留了进气歧管的安装法兰，排气侧预留了排气歧管的安装接口，所有接口的尺寸和位置公差都和通用量产机型的安装规范保持一致，可直接用于动力总成的匹配选型参考，也能作为教学演示模型拆解展示四冲程发动机的完整工作过程，帮助初学者理解曲柄连杆机构和配气机构的运动匹配逻辑。建模过程中对每个部件的壁厚过渡都做了圆角处理，避免应力集中，同时对润滑油道的走向做了简化示意，能清晰看到压力润滑油从主油道输送到曲轴主轴颈、连杆轴颈、凸轮轴轴颈、气门摇臂部位的完整路径，还原实际发动机的润滑逻辑。
