便携式摩托拖挂承载车架结构设计

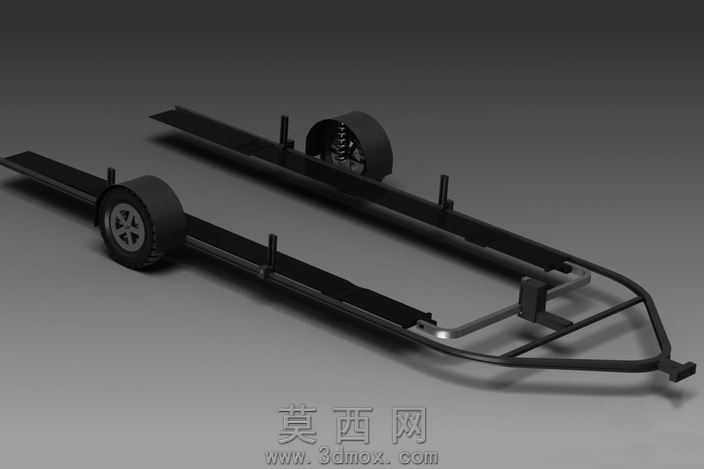

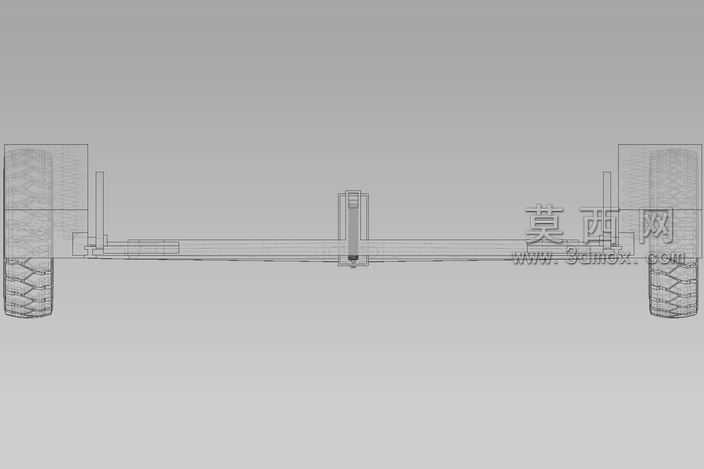

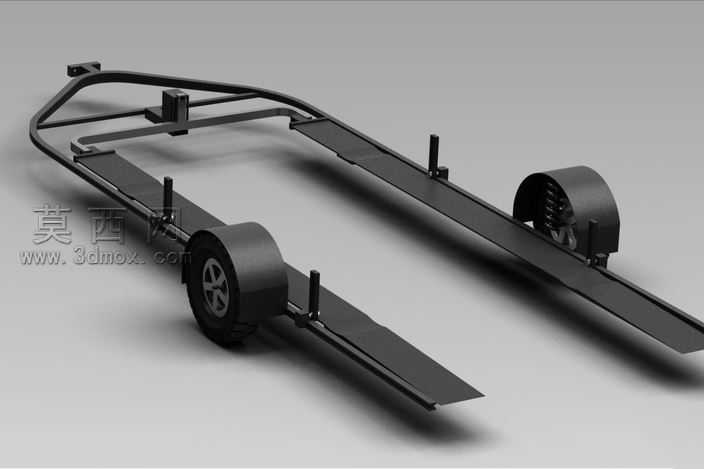

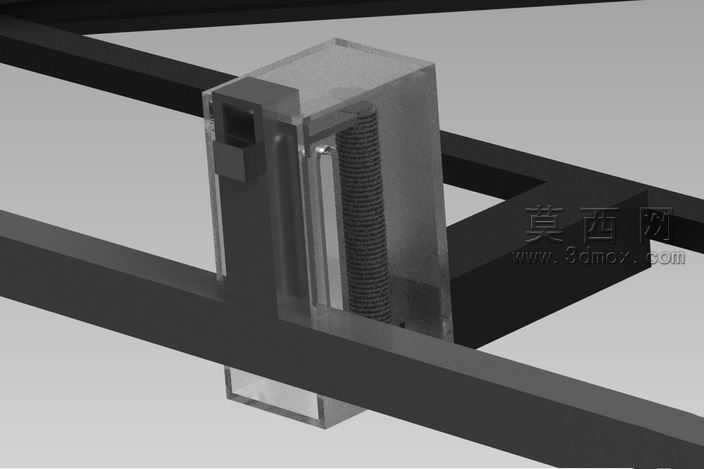

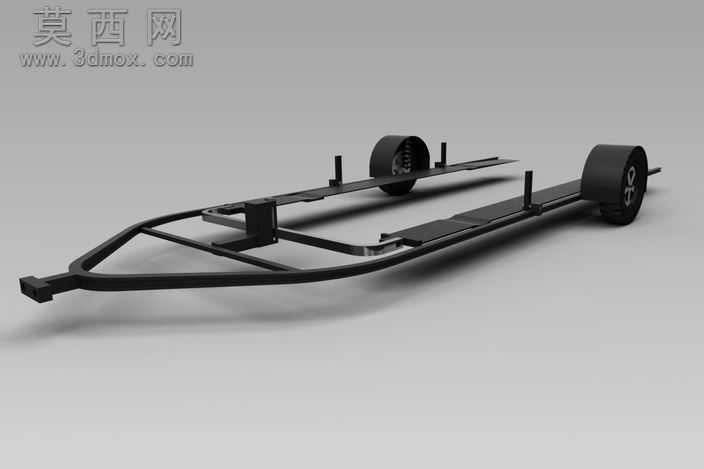

该作品为便携式摩托拖挂承载车架的三维设计成果，建模阶段依托三维参数化设计工具完成全零件的特征建模，从基础的纵梁、横梁型材轮廓拉伸，到轮轴安装座、牵引连接法兰、坡道铰接位的细节特征逐一构建，所有零件按照实际装配约束完成总装配合，可清晰呈现各部件的装配关系与运动逻辑。渲染阶段采用哑光金属材质模拟钢制车架的表面质感，橡胶材质还原轮胎的纹理与哑光特性，搭配中性灰色背景突出车架主体结构，通过光影调整清晰展现纵梁的承载弧度、横梁的排布间距、轮组的安装位置以及尾部坡道的延展形态，让整体结构的视觉呈现更贴近实物的工业质感。结构设计上，该车架采用双纵梁搭配多组横梁的框架式承载结构，保证整体刚性的同时控制自重，单侧设置单轮行走结构降低结构复杂度，前端设置牵引连接结构可与牵引车辆快速对接，尾部设置可翻转收放的坡道板，方便摩托车自行上下承载平台，坡道与车架主体通过铰接结构连接，可根据使用需求调整坡道角度，适配不同离地间隙的摩托车型，同时坡道在行驶状态可收折固定在车架两侧，减少行驶时的空间占用。设计思路围绕单人可操作、便携收纳、适配多车型的核心需求展开，传动调节部分采用齿轮减速搭配丝杠传动的结构，可通过手动或电动驱动实现承载平台的高度微调，让车架对接不同牵引车辆时都能保持水平承载状态，连接部位采用标准螺栓紧固结构，方便拆装维护，整体尺寸参考小型拖挂的通用规范，控制在20英尺乘8英尺的合理范围内，既满足常规摩托车的承载需求，也符合道路行驶的尺寸要求。设计过程中通过静力学受力分析校核关键承载梁的扭矩与抗弯强度，验证坡道承重时的结构稳定性，对铰接位、轮轴安装位等应力集中部位做了加强处理，确保结构在承载状态下的可靠性，整体设计兼顾实用性与便携性，可直接用于小型摩托拖挂装置的原型制作参考。
