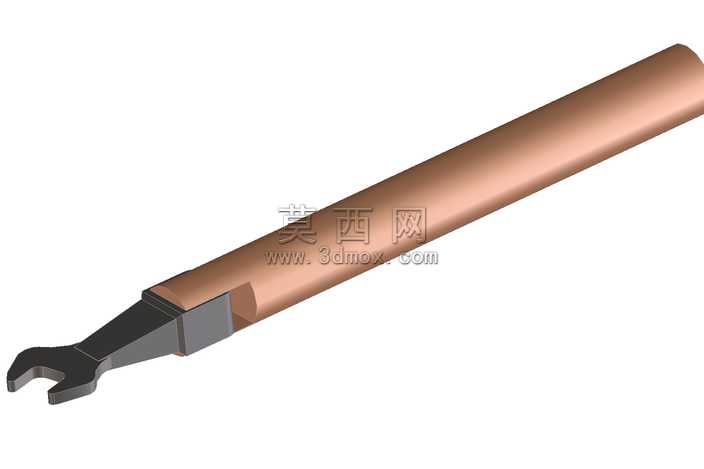

铜柄开口式扭矩扳手三维结构设计

本作品为开口式扭矩扳手的三维参数化模型，建模过程遵循机械工具的实际生产尺寸逻辑，在主流三维建模软件中完成全流程构建。建模阶段首先绘制扳手头部开口卡口的二维轮廓，严格匹配标准紧固件的卡口尺寸公差，通过拉伸、切除等基础特征完成开口工作端的实体构建，对卡口与手柄衔接的过渡区域做圆角应力释放处理，还原真实产品的结构强度设计逻辑。手柄部分采用长圆柱拉伸特征构建主体，表面赋予紫铜质感的金属材质，通过调整材质的粗糙度、反射率参数模拟铜质手柄的哑光金属光泽，既还原铜材防滑、握持舒适的产品特性，也通过材质区分清晰展现扳手的部件组成。头部工作端采用发黑处理的合金钢材质表现，与铜色手柄形成明确的视觉区分，渲染阶段采用三点布光方案，主光源从侧上方打亮手柄的圆柱曲面，突出长手柄的流畅柱面形态，辅光源补亮头部开口的卡口细节，避免工作端结构出现暗部死黑，环境光添加微弱的金属环境反射，让整体渲染效果更贴近真实工业产品的展示质感。结构设计上还原了扭矩扳手的核心功能逻辑，长手柄提供足够的力臂长度以满足扭矩输出需求，开口端的卡口尺寸适配对应规格的螺栓螺母，衔接部位的台阶结构做了等比例还原，清晰展现手柄与工作头的装配关系。设计过程中兼顾了模型的可编辑性，所有特征保留完整的参数化建模历史，可根据不同扭矩规格、开口尺寸需求快速调整模型参数，适配不同的工具设计迭代需求，模型整体布线规整，无冗余几何特征，曲面过渡顺滑无破面，既可以用于工具产品的外观展示，也可作为机械拆装教学、工具类产品设计的参考素材，完整还原了手动扭矩扳手的外观形态与结构组成，材质表现贴合真实产品的表面处理工艺，能够直观展现这类五金紧固工具的设计特点。
