90度转弯圆皮带瓷砖输送设备结构设计

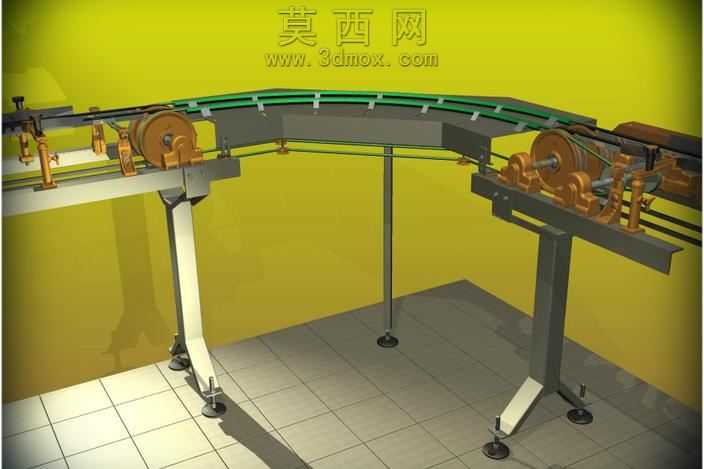

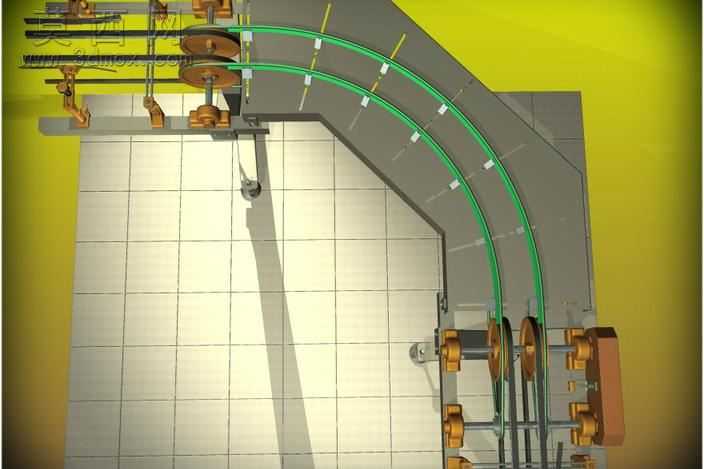

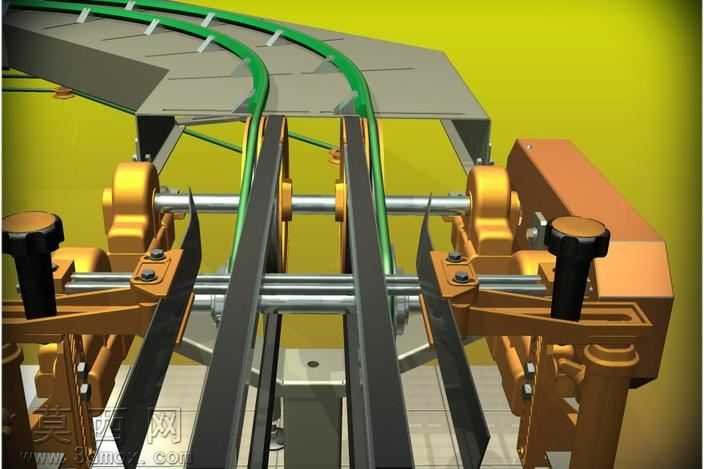

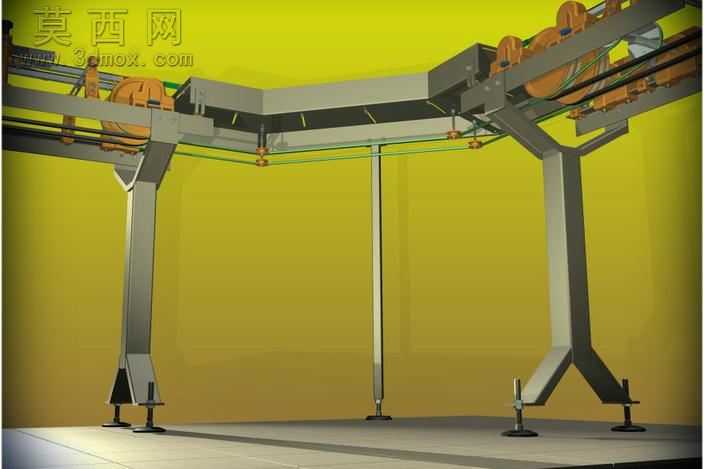

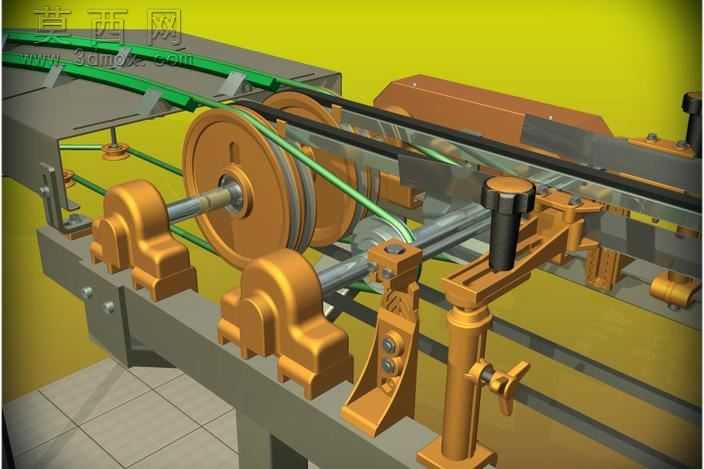

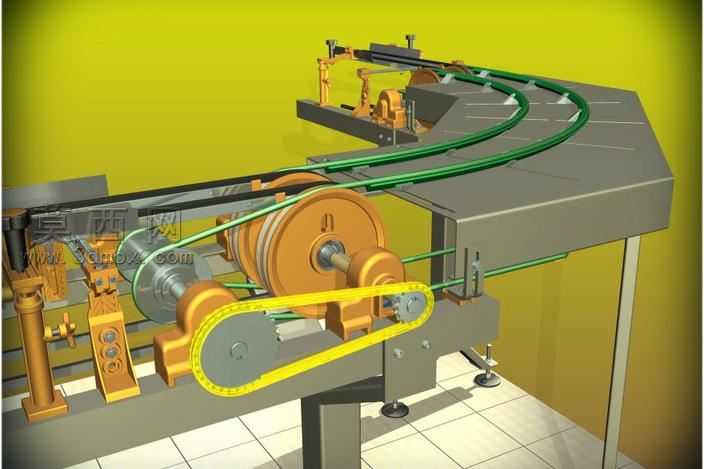

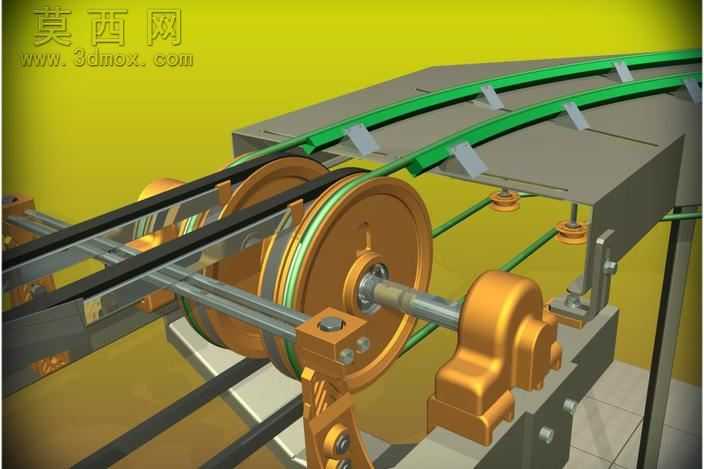

本作品为针对瓷砖物料转运场景设计的90度转弯带式输送结构三维建模成果，建模过程中严格遵循机械设计规范，先完成整体方案的参数化草绘布局，确定转弯段1070毫米的曲率半径、12毫米宽度圆皮带的走线路径，再逐步拆分各个功能部件进行独立建模。首先构建机架主体结构，采用型钢拼接的支撑框架作为承载基础，对安装基准面做了精准的定位约束，保证后续装配的同轴度与位置精度；随后完成传动辊组、张紧调节机构、导向限位组件的建模，其中张紧机构采用可调式轴承座设计，可通过调节螺栓调整皮带张紧力，适配长期运行后的皮带蠕变伸长问题，导向组件针对转弯段的物料跑偏风险做了侧向限位结构设计，避免瓷砖在转弯过程中出现偏移、卡滞。材质渲染阶段，对金属结构件赋予了铸铁、钢材对应的金属材质，调整粗糙度、反光度参数还原机械加工后的金属质感，对圆皮带赋予橡胶材质，设置合适的弹性质感与哑光表面效果，对瓷砖输送承载面赋予防滑耐磨的材质表现，整体渲染采用工业场景常用的暖黄色背景，突出设备的结构层次与部件细节。设计思路上围绕瓷砖易碎、输送过程需平稳转向的核心需求，采用双圆皮带并行的输送形式，配合转弯段的变径皮带轮导向，保证物料在90度转向过程中速度平稳、无侧向冲击，同时设置了可调节的侧边挡料机构，可适配不同规格尺寸的瓷砖输送需求，翻转衔接结构可对接上下游工序，实现瓷砖在不同工位间的顺畅转运，整体模型装配关系完整，各个运动部件预留了合理的运动间隙，可直接用于后续的运动仿真、工程图导出以及生产加工参考，完整还原了转弯式皮带输送机的核心结构特点与功能逻辑，针对瓷砖输送场景做了专属的结构优化，兼顾了运行稳定性与结构易维护性。
