半切结构光伏太阳能电池板设计方案

　　在分布式光伏电站、工商业屋顶发电、户用光伏系统以及光伏建筑一体化项目中，半切结构的太阳能电池板已经成为当下选型的主流方向，这类组件的结构设计直接决定了发电系统的整体效率与长期运行稳定性。不同于传统整片电池的组件结构，这款半切电池板在设计阶段就围绕阴影遮挡下的输出损失问题做了针对性的结构优化，将整片电池片通过激光切割工艺切为半片后再进行串并联排布，从电路结构上降低了单串电池的工作电流，有效减少了组件内部的电阻损耗，这也是其在弱光环境、局部遮挡场景下发电表现更优的核心原因。

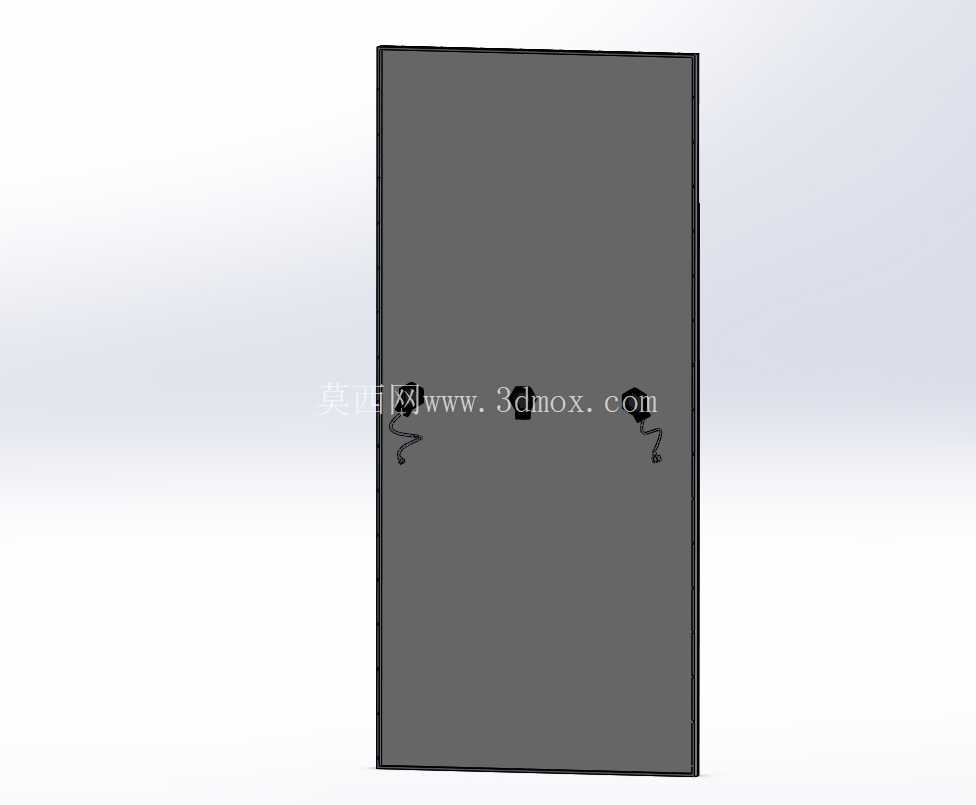

　　从实际应用场景来看，这类半切电池板常被用在周边有建筑遮挡、树木投影的屋顶电站，或是早晚时段存在固定阴影的山地光伏项目中，当组件某一部分被阴影覆盖时，未被遮挡的半区电池仍能维持相对稳定的功率输出，不会像传统整片电池组件那样因局部遮挡导致整串电池功率大幅跳水，甚至触发热斑效应损伤组件寿命。在结构设计层面，这款电池板的边框采用了标准的阳极氧化铝型材结构，边框的安装孔位完全匹配行业通用的压块安装尺寸，不管是采用彩钢瓦屋顶的夹具安装、混凝土屋顶的支架固定，还是跟踪式光伏支架的配套安装，都不需要额外定制转接件，安装边界完全兼容现有主流光伏支架系统的安装要求，组件背面的接线盒位置也做了居中优化，方便现场施工时的线缆排布与汇流连接，减少现场布线的弯折应力。

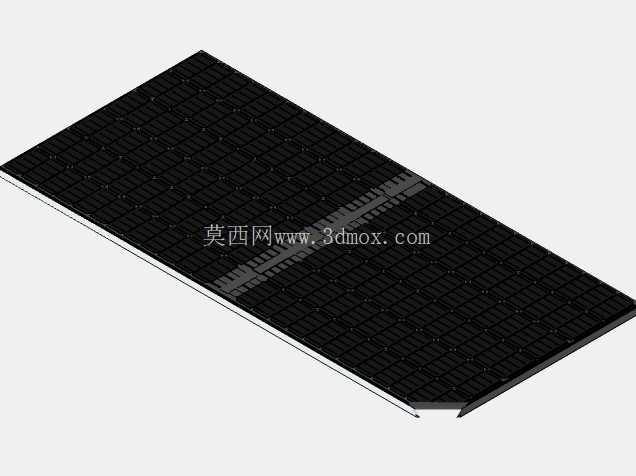

　　组件的层压结构采用了常规的钢化玻璃、EVA胶膜、电池片串、背板的多层复合结构，表面的钢化玻璃做了减反射镀膜处理，能够降低光线的反射损失，提升不同入射角度下的光线利用率，哪怕是清晨、傍晚太阳高度角较低的时段，也能捕获更多的入射光能。半切电池的串并联排布上，设计时将组件分为上下两个对称的电池单元，两个单元之间采用并联的电路连接方式，当其中一个单元因为遮挡出现输出下降时，另一个单元的电流输出不会被完全牵制，这也是其耐荫性能优异的结构基础。

　　在外形尺寸的设计上，这款组件遵循了主流的大尺寸组件规格，长宽尺寸适配标准的光伏支架跨距，安装时不需要调整现有支架的横梁间距，组件的厚度控制在常规的边框厚度范围内，运输过程中可以和同规格的常规组件采用通用的包装栈板，不需要单独定制包装方案，降低了物流与仓储的适配成本。边框的角部采用了注胶密封的角码连接结构，能够保证长期户外使用过程中的防水防尘性能，满足户外复杂气候环境下的长期使用要求，接线盒的防护等级也达到了户外使用的标准，能够抵御雨水、灰尘以及高低温变化带来的老化影响。

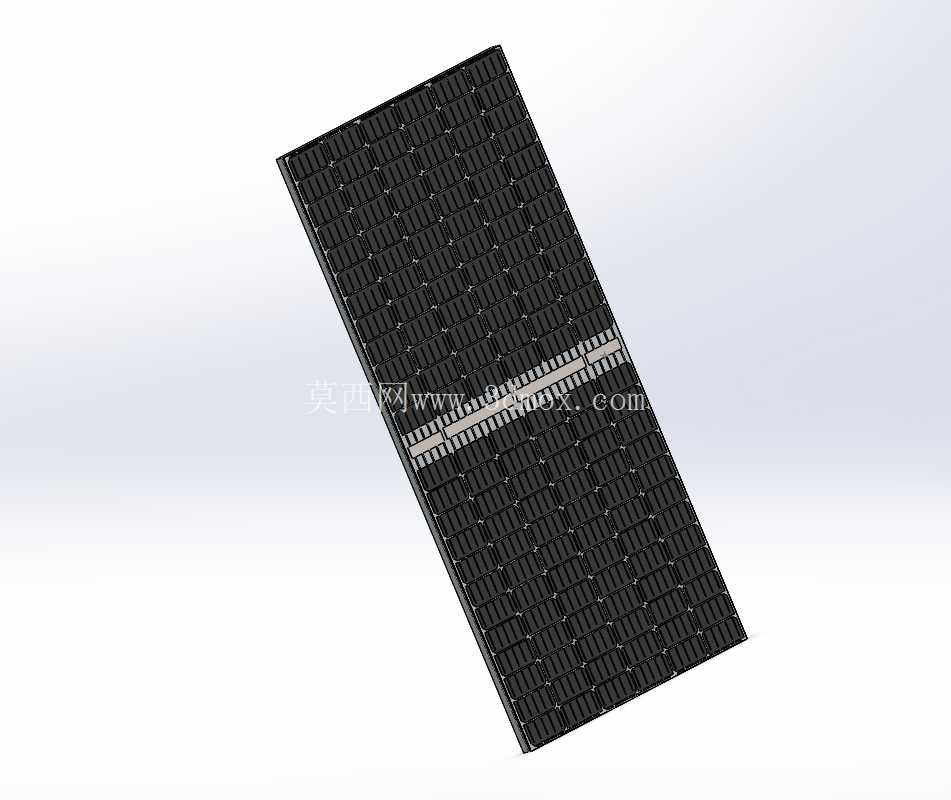

　　从结构建模的角度来看，这款模型完整还原了电池片的栅线排布、边框的安装槽结构、接线盒的凸起结构以及层压件的厚度层次，在做光伏电站的整体排布仿真、支架受力校核、阴影遮挡模拟时，可以直接导入模型进行装配验证，不需要再对组件的外形结构做二次简化。尤其是在做BIPV项目的建筑一体化设计时，精准的外形尺寸模型能够帮助设计师快速完成屋面组件的排布排版，提前核对组件与建筑龙骨、防水结构的安装间隙，避免现场施工时出现尺寸干涉的问题。另外，模型中还原的电池片排布细节，也可以用来做组件表面的受光模拟，分析不同排布方式下的组件内部电流分布，为后续的组件结构优化提供直观的三维参考。在实际的设备选型过程中，结构工程师可以通过这个三维模型直观核对组件的安装孔位间距、边框截面尺寸、接线盒出线方向，提前完成支架压块、线缆走线的配套设计，减少现场安装时的适配问题，提升整个光伏系统的设计效率与安装精度。
