带桁架结构钢底盘应力分析三维模型

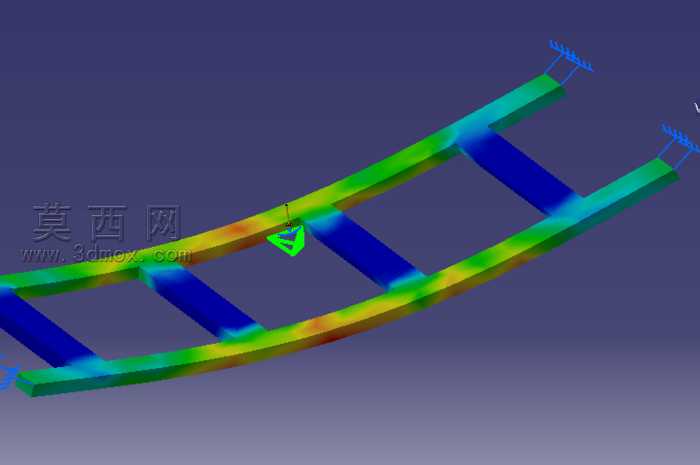

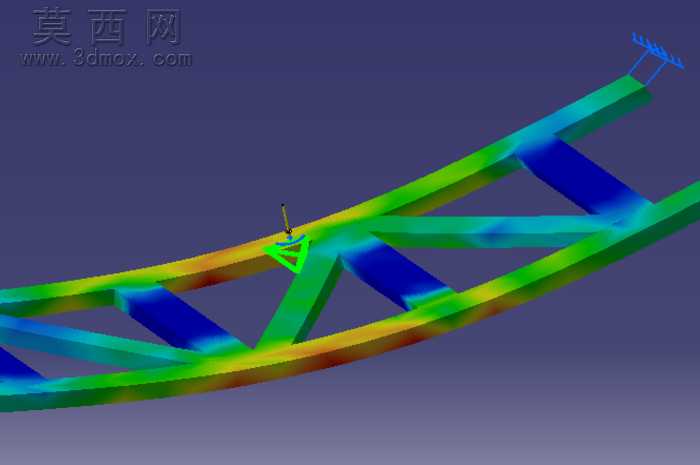

本模型为用于固体力学应力分析实验的钢底盘三维结构，分别构建了带桁架与无桁架两种底盘构型，用于直观对比桁架结构对底盘受力表现的优化作用。建模阶段基于实体力学实验的参数设定，首先搭建底盘的基础承载梁框架，按照实验设定的500N竖向均布载荷工况确定结构的尺寸比例，带桁架版本在基础纵梁之间添加交叉布置的桁架支撑结构，所有杆件的截面尺寸、连接节点均按照等刚度对比原则设置，保证两种构型除桁架结构外其余参数完全一致，确保应力对比结果的参考价值。建模过程中对结构的连接节点做了精细化处理，还原了杆件之间的刚性连接关系，避免因连接简化导致的应力计算偏差。材质设定上统一赋予结构钢材属性，匹配实际钢制底盘的材料力学参数，保证应力仿真结果贴合真实材料的受力表现。完成结构建模后，在仿真模块中对模型施加固定约束与竖向均布载荷，划分适配的网格单元开展静力学求解，最终通过云图渲染直观呈现两种底盘结构的应力分布状态，不同颜色梯度对应不同区间的应力数值，可清晰观察到桁架结构对载荷的分散传递作用，能够直观展现无桁架底盘的应力集中区域与带桁架底盘的应力优化效果。模型完整还原了应力分析实验的结构构型，可用于固体力学中桁架受力优化的教学演示，也可作为底盘结构轻量化设计的参考案例，帮助理解桁架结构在承载部件中的应力分散原理，对比两种结构的最大应力数值差异，直观体现桁架结构在降低结构峰值应力、提升承载效率方面的优势，为同类承载底盘的结构优化设计提供可视化的参考依据。
