上层轴MAZDA2000机械传动零件结构

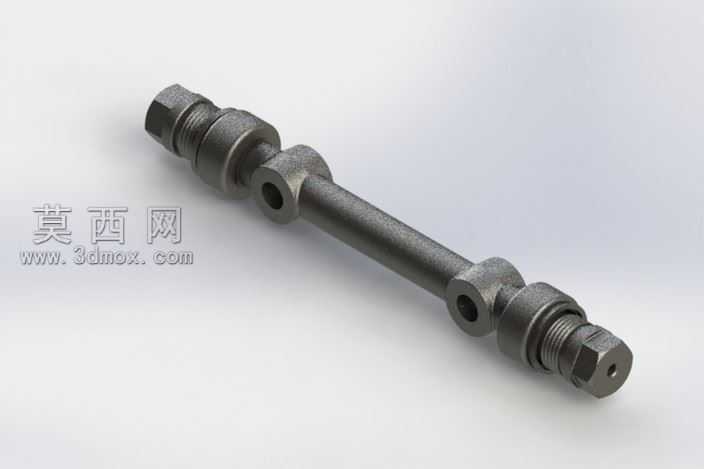

本模型为上层轴MAZDA2000传动构件，建模过程以机械传动实际工况需求为核心依据，首先梳理轴类零件的功能逻辑：该轴作为传动链路中的核心承载构件，需同时承担扭矩传递、配套组件定位、轴向限位多重作用，因此建模阶段优先完成整体基准轴线的搭建，以轴线为核心参照依次绘制各轴段的截面轮廓，通过拉伸、旋转等基础建模特征生成轴的主体杆身结构。针对轴身分布的多组环形凸台结构，建模时严格匹配配套安装件的尺寸公差，每一处凸台的外径、轴向宽度、相邻凸台的间距都经过参数化校准，确保后续装配时对应衬套、定位环等零件可以精准卡合，不会出现轴向窜动的问题。轴身开设的径向通孔，建模时采用垂直于轴线的基准面绘制孔位轮廓，通过切除拉伸生成贯通孔结构，孔口位置做了微小的倒角处理，避免实际加工或装配时出现锐边划伤配套零件的情况。轴两端的螺纹连接段与六角端头结构，建模时先绘制螺纹牙型的截面轮廓，通过螺旋扫描特征生成标准外螺纹结构，端头的六角结构采用多边形拉伸结合端部切除的方式制作，端头中心的定位小孔同样做了同轴度约束，保证整个轴件所有结构的回转中心与主基准轴线完全重合，满足高速转动时的动平衡要求。材质渲染阶段选用哑光金属材质，还原钢制轴件经表面处理后的真实质感，调整材质的粗糙度、金属度参数，模拟出金属构件表面细微的磨砂纹理，同时在凸台棱角、螺纹边缘位置添加轻微的高光效果，体现机加工零件的精度质感。结构设计上充分考虑轴件的受力分布，将承受径向载荷的轴段做了直径加粗处理，提升整体抗弯强度，螺纹段与光轴段的衔接位置设计了退刀槽结构，既符合机加工的工艺要求，也能减少应力集中问题，延长零件的使用寿命。整体建模过程全程遵循机械设计的工艺规范，所有特征都添加了完整的几何约束与尺寸参数，后续可根据实际装配需求快速调整各轴段的尺寸参数，适配不同的安装场景。
