内联三缸双阀配气发动机结构展示

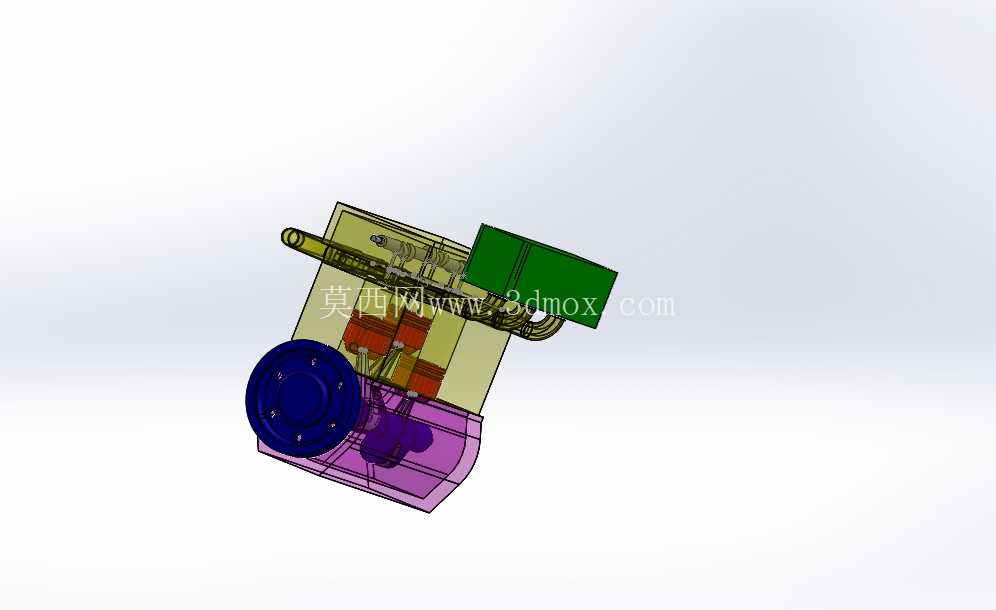

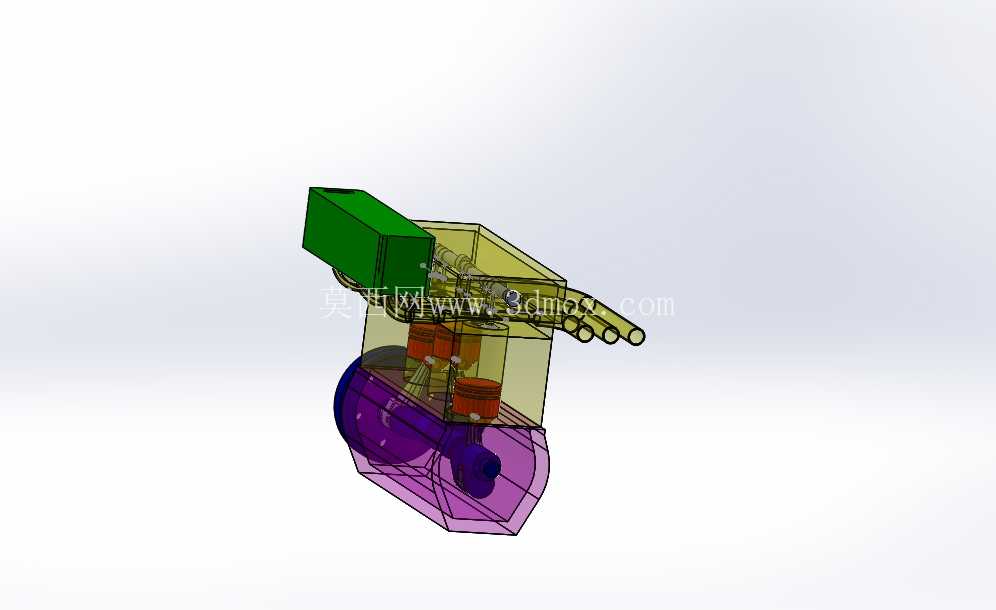

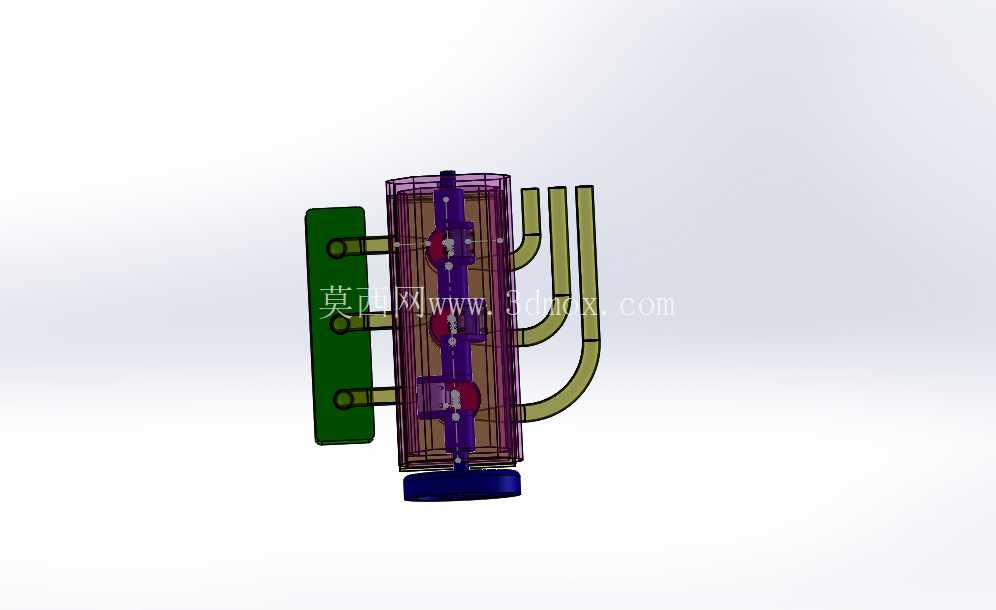

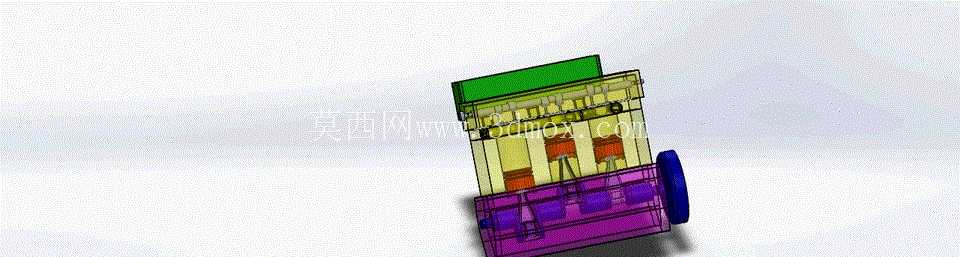

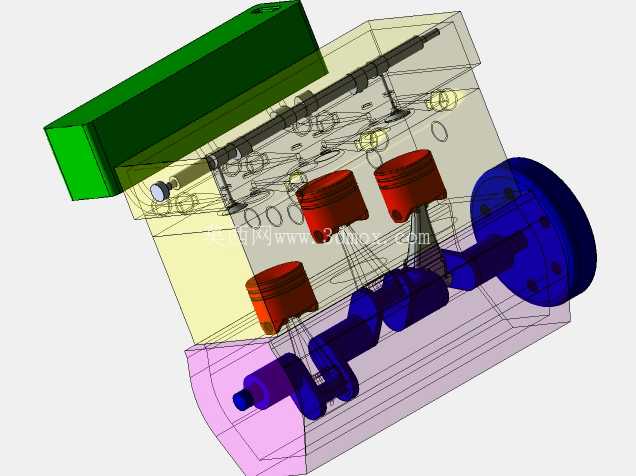

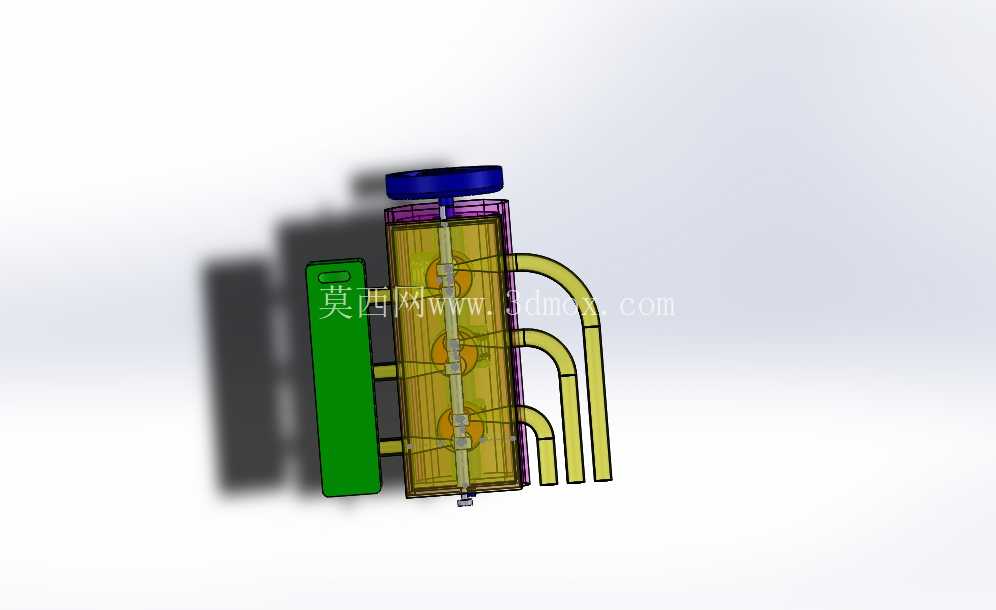

　　这款三缸动力单元的结构设计，核心围绕小排量动力输出的紧凑性需求展开，在民用代步车辆、小型通用动力机组、非道路轻型作业设备的动力配套场景中，这类三缸结构凭借更低的整机自重、更优的燃油经济性表现，被广泛应用在A0级乘用车、轻型货运三轮、小型农用作业机械的动力匹配环节。从结构布局来看，该动力单元采用直列三缸排布，配气机构为每缸两阀设计，整体缸体采用半透明剖视结构呈现，能直观观察到内部曲柄连杆机构、配气凸轮组件、活塞组的运动配合关系，在结构设计阶段，这类全装配状态的三维模型可直接用于运动干涉校验，验证曲轴转角与活塞上下止点、凸轮轴配气相位的匹配精度，避免物理样机试制阶段出现气门碰活塞、连杆运动剐蹭缸体的问题。

　　从实际功能特性来看，该模型完整还原了动力输出的核心传动链路：燃烧做功推动活塞做上下往复运动，通过活塞销将力传递至连杆，连杆带动曲轴完成旋转运动输出，凸轮轴通过齿轮传动与曲轴保持固定相位比，驱动进排气门按照预设配气正时完成开闭，整套机构的运动逻辑完全复刻量产机型的工作原理，可用于职业院校的机械原理教学演示，也能作为新入门结构工程师熟悉内燃机结构的参考样本。设计过程中，三缸机的曲轴平衡块布局是核心难点，该模型中曲轴的平衡块采用偏心配重设计，抵消三缸结构固有的一阶、二阶往复惯性力矩，从模型呈现的结构来看，曲轴输出端预留了飞轮安装法兰位，可匹配不同转动惯量的飞轮组件，适配不同的动力输出特性需求，前端则预留了正时齿轮、水泵驱动轮的安装位，满足外围附件的装配需求。

　　在安装边界与尺寸控制上，这类直列三缸双阀机型的轴向尺寸远小于同排量四缸机型，缸体的横向安装孔位、机脚固定位的布局可适配紧凑级动力舱的安装空间，缸盖部分的进排气道采用同侧排布设计，简化外围进排气歧管的布置难度，降低整机的外围附件占用空间。从模型呈现的细节来看，活塞采用三道环设计，两道气环一道油环，保证缸内密封与机油刮除效果，连杆采用剖分式大头设计，方便与曲轴连杆轴颈的装配，轴瓦位置预留了润滑油道开孔，可对应缸体内部的润滑油路，保证高速运动过程中的摩擦副润滑。配气机构的凸轮轴采用下置式设计，通过挺柱直接驱动气门，相比顶置凸轮轴结构减少了传动链长度，降低机构运动惯量，适合中低转速下的大扭矩输出场景，匹配小型车辆的日常代步动力需求。

　　在实际工程应用中，这类三维结构模型还可用于拆解装配工艺的规划，验证每个零部件的装配顺序与装配空间，比如活塞连杆组从缸体下端装入的行程是否足够、曲轴从缸体侧端装入时是否会与缸体内壁产生干涉、缸盖螺栓的紧固空间是否能满足扭矩扳手的操作需求，这些细节都能通过全装配模型的虚拟装配验证提前发现问题，减少后续工艺整改的周期。另外，模型中呈现的半透明剖视效果，也可用于产品宣传阶段的结构展示，让非技术背景的受众直观理解动力单元的内部工作逻辑，相比传统的二维剖面图更具直观性。针对三缸机的振动问题，该结构的平衡轴布局预留位置也在模型中有所体现，可在后续优化中加装平衡轴组件，进一步降低整机振动水平，提升驾乘舒适性，缸体下端的油底壳采用浅壳设计，适配倾斜工况下的机油存储需求，避免小型作业机械在坡地作业时出现机油泵吸空的问题。
