便携非接触磁条NFC读卡终端结构设计

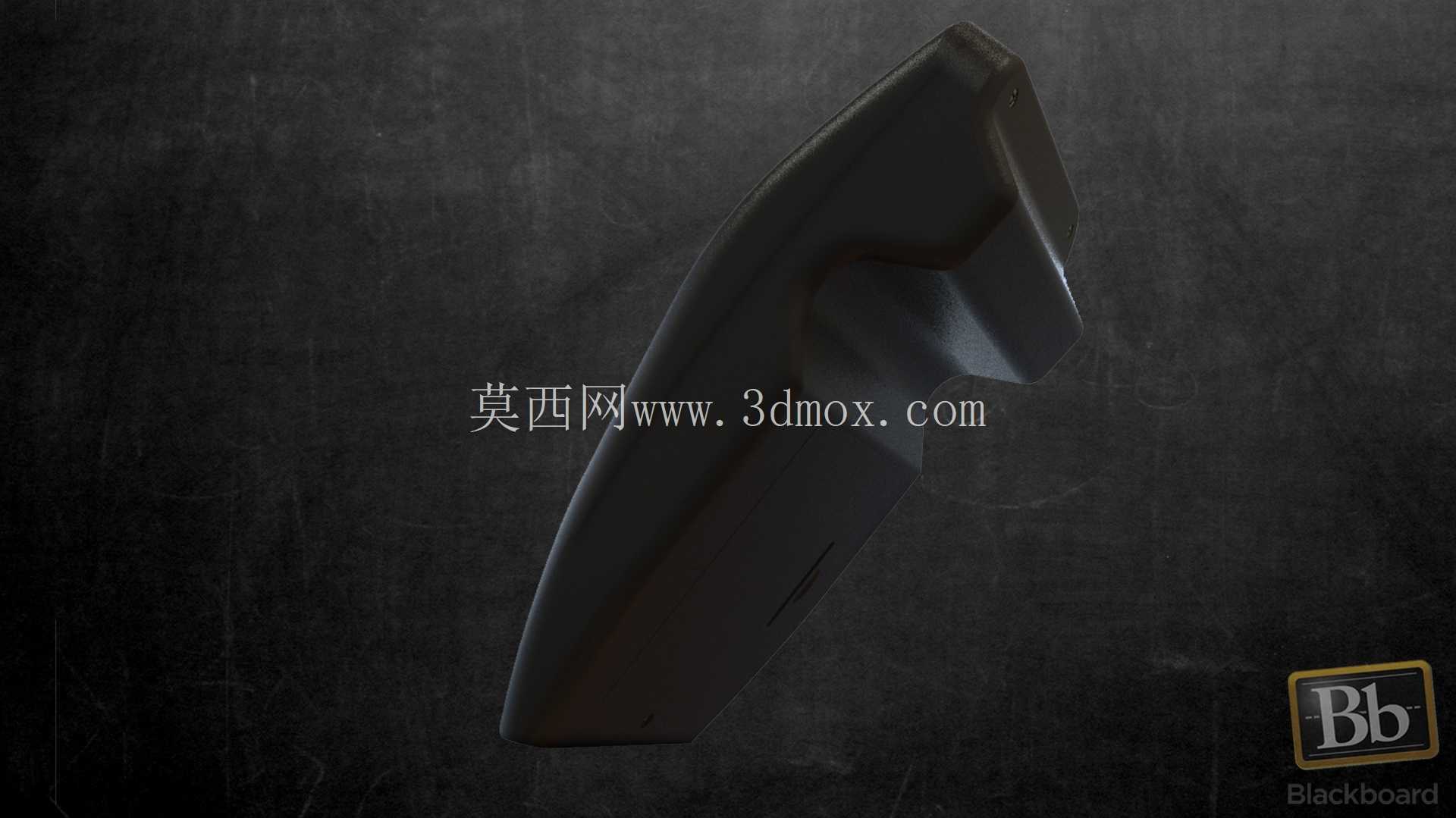

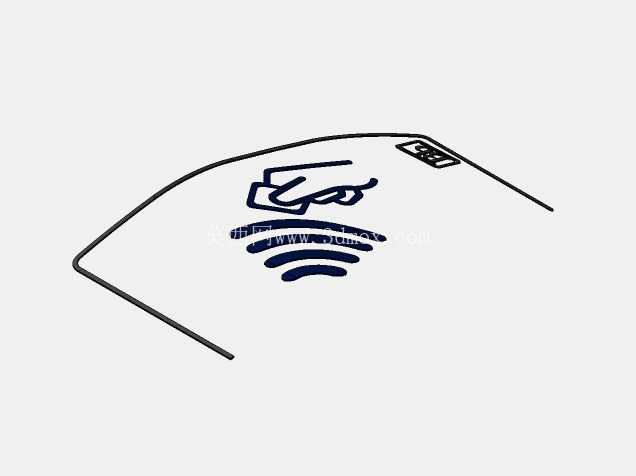

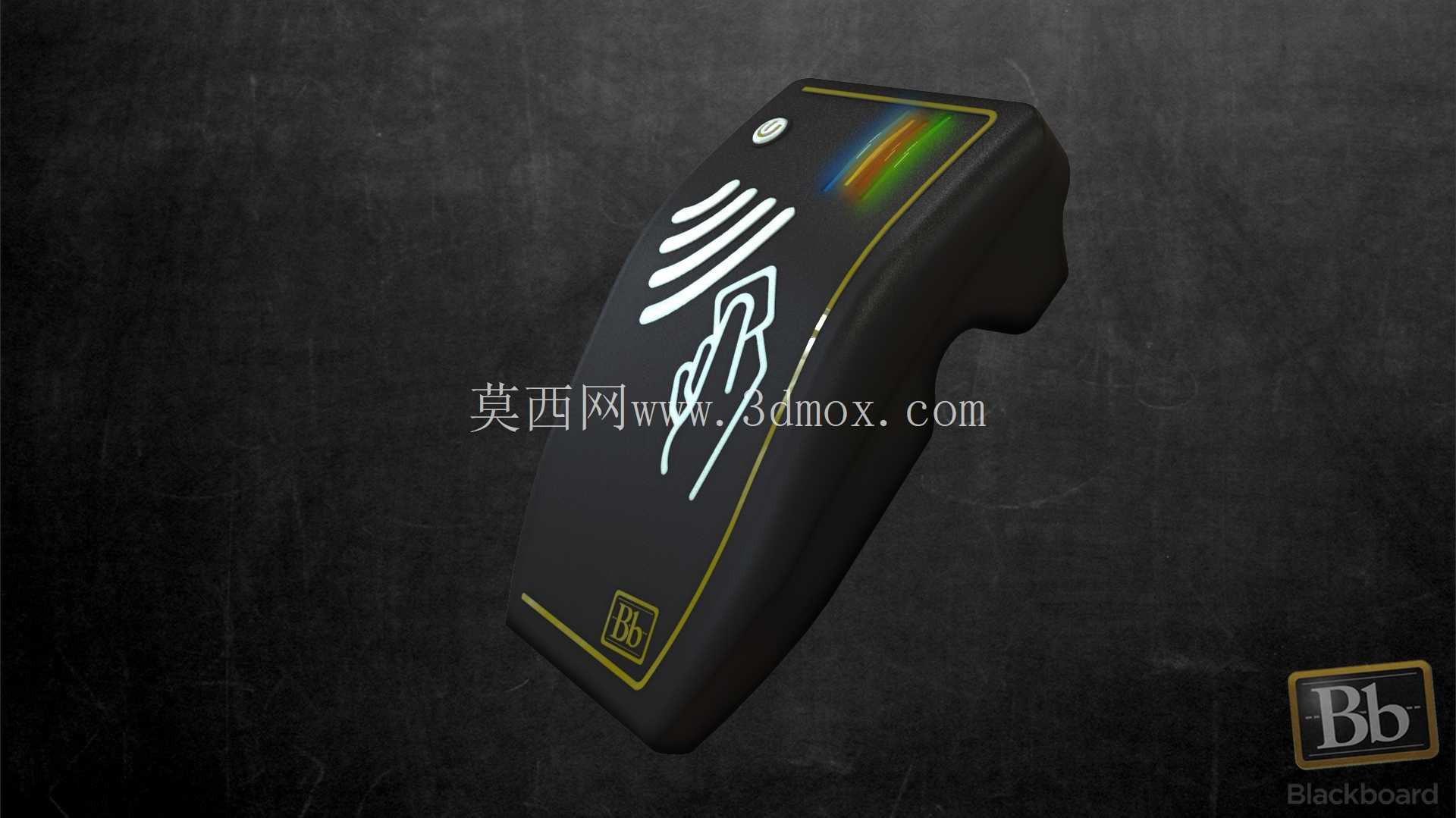

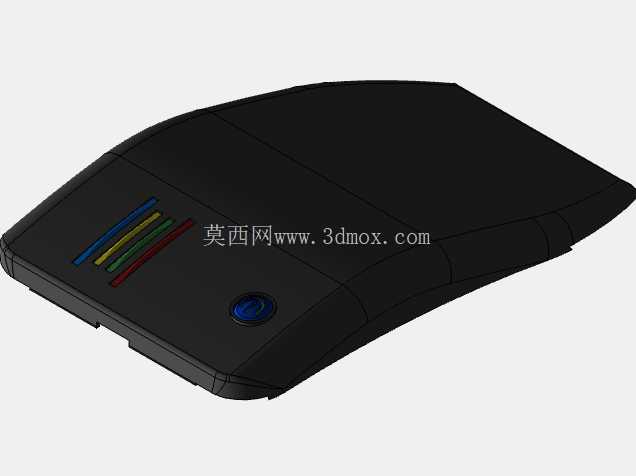

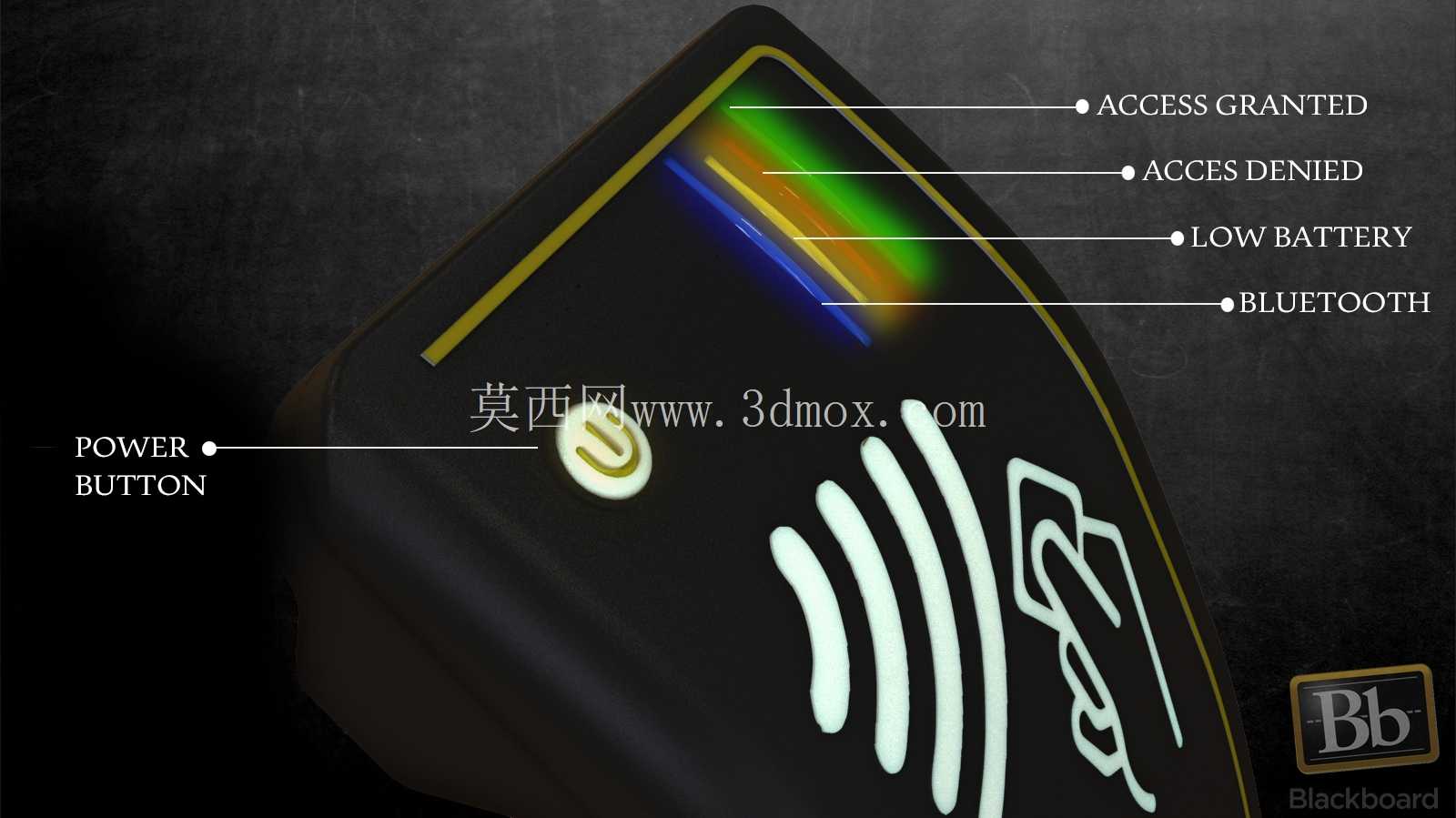

　　这款读卡终端的结构设计，首先围绕线下小额支付、门禁身份核验、会员身份识别这类高频近场交互场景展开，日常使用中需要频繁被手持操作，同时要兼顾桌面放置的稳定性，因此整体轮廓采用带圆角的楔形切角设计，握持时边缘不会硌压手掌虎口位置，放置在收银台、服务台台面时，倾斜的上表面刚好对准操作者与使用者的视线角度，无需刻意调整设备角度就能看清状态指示灯的反馈。设备上沿集成的四组状态指示灯，分别对应授权通过、授权拒绝、低电量提醒、蓝牙连接状态，每颗灯珠的导光条都做了遮光隔断处理，避免相邻灯组的光线串扰，在室内强光环境下也能清晰分辨不同状态，不会出现灯光混色导致的状态误判。设备侧面设置的电源按键做了内凹式处理，按键表面比周边壳体低0.8mm，手持移动过程中不会被掌心误触触发开关机，按键的按压行程设置为1.2mm，触发力度控制在3N左右，按动时带有清晰的段落反馈，操作者无需目视就能确认按键是否触发成功。设备正面的NFC感应区做了凸起的标识纹理，非接触卡靠近时用户可以通过视觉和触觉快速找准感应位置，感应天线的布设位置刚好在标识区域的正下方，读卡有效距离控制在0-5cm范围内，既保证正常持卡靠近时能快速识别，也避免距离过远导致的邻卡误读问题。

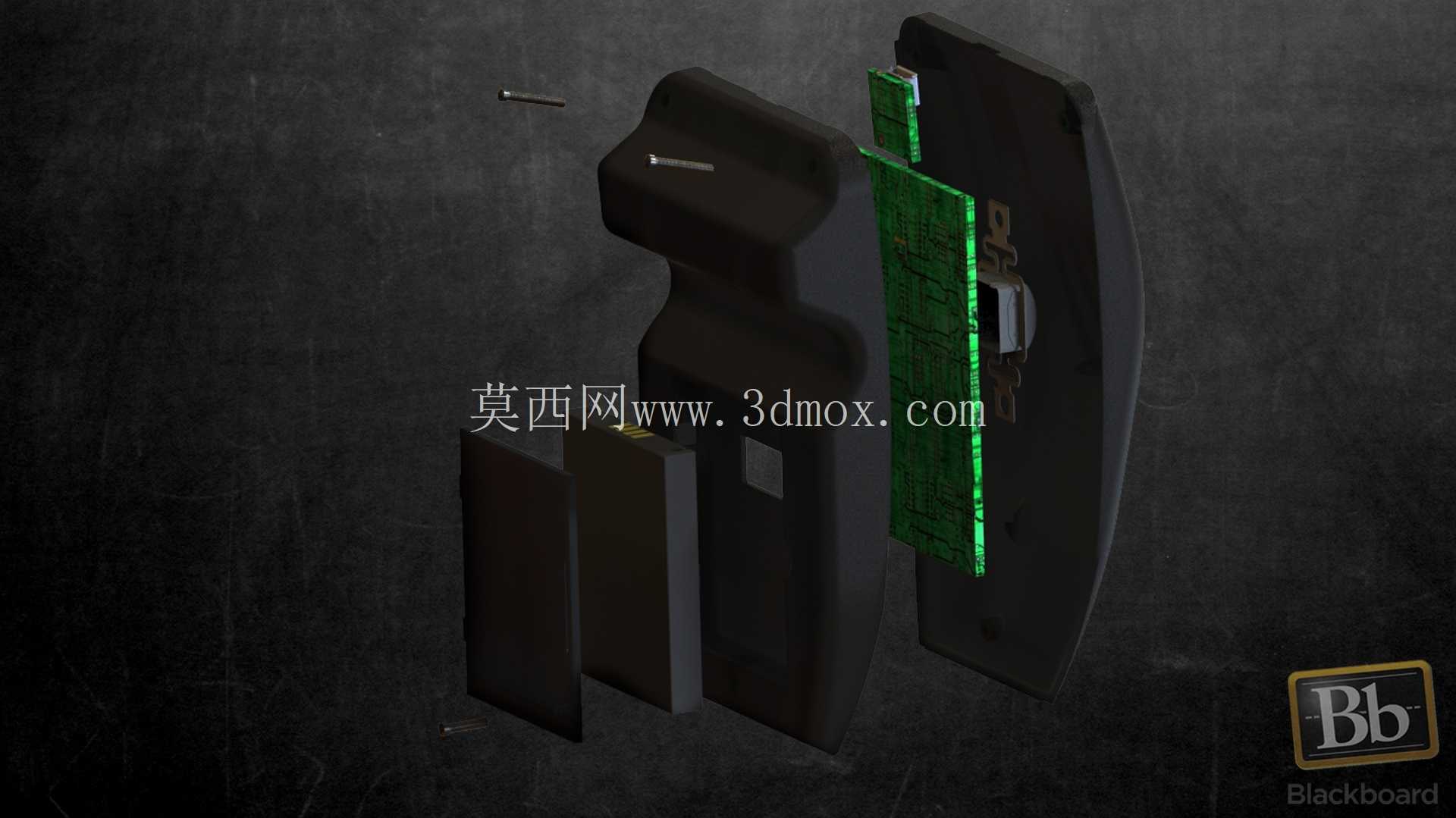

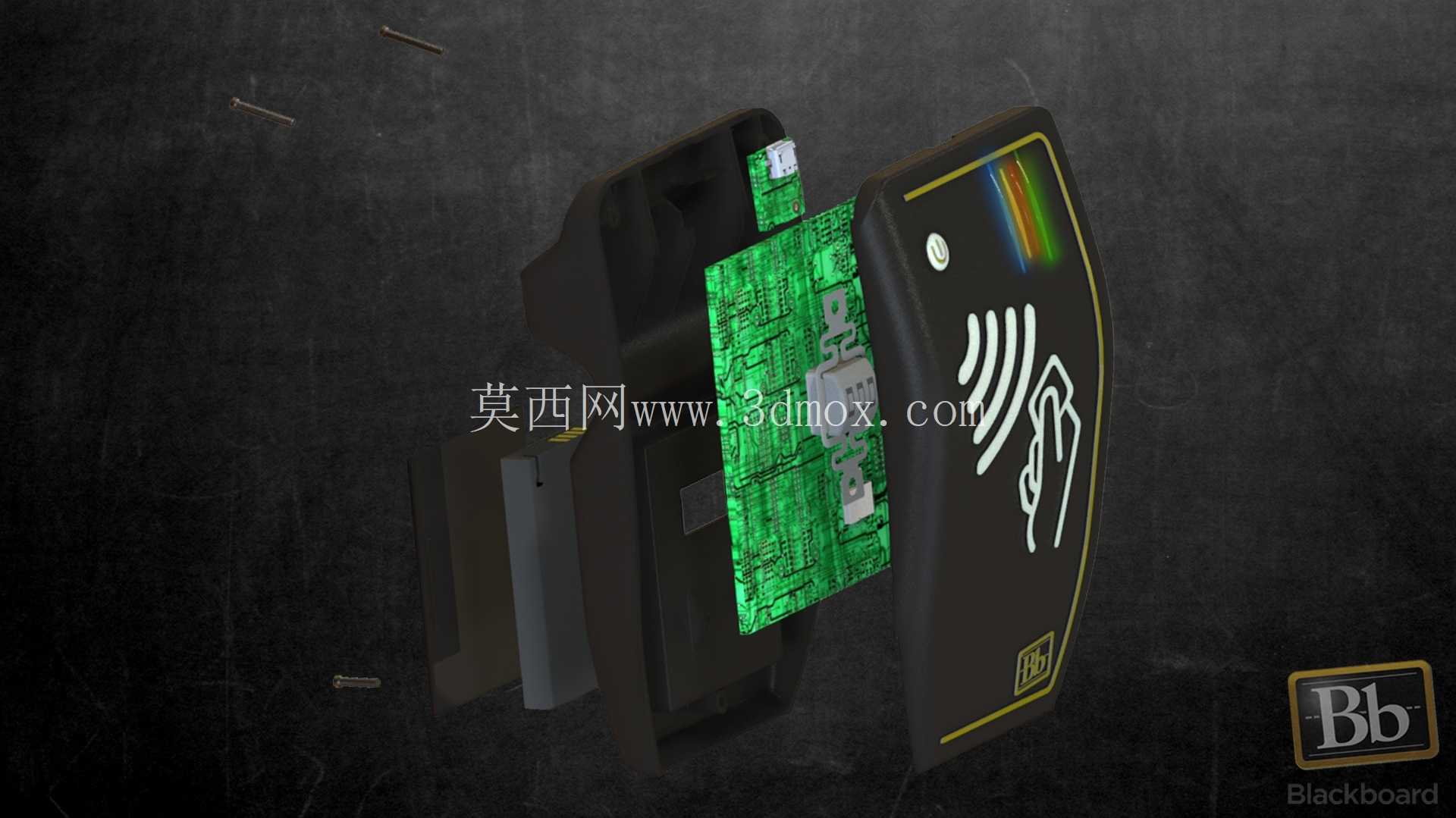

　　设备内置的磁条读取模块走带通道做了顺滑的圆弧过渡，磁头安装位置设置了浮动缓冲结构，磁卡划过的时候磁头可以自适应贴合磁条表面，即使卡片存在轻微弯曲变形，也能保证磁道信息读取完整，不会出现读卡失败的情况，通道入口处做了15度的导向倒角，用户刷卡时不需要刻意对准卡槽，顺着倒角就能顺利滑入读取通道。内部结构布局上，蓝牙通讯模块布置在设备远离磁头和NFC天线的边角位置，避免射频信号互相干扰，电池仓设置在设备底部，采用卡扣式固定结构，不需要额外工具就能更换电池，电池周边设置了2mm厚的缓冲泡棉，设备意外跌落时可以吸收冲击能量，保护电池不会因为挤压出现变形损坏。

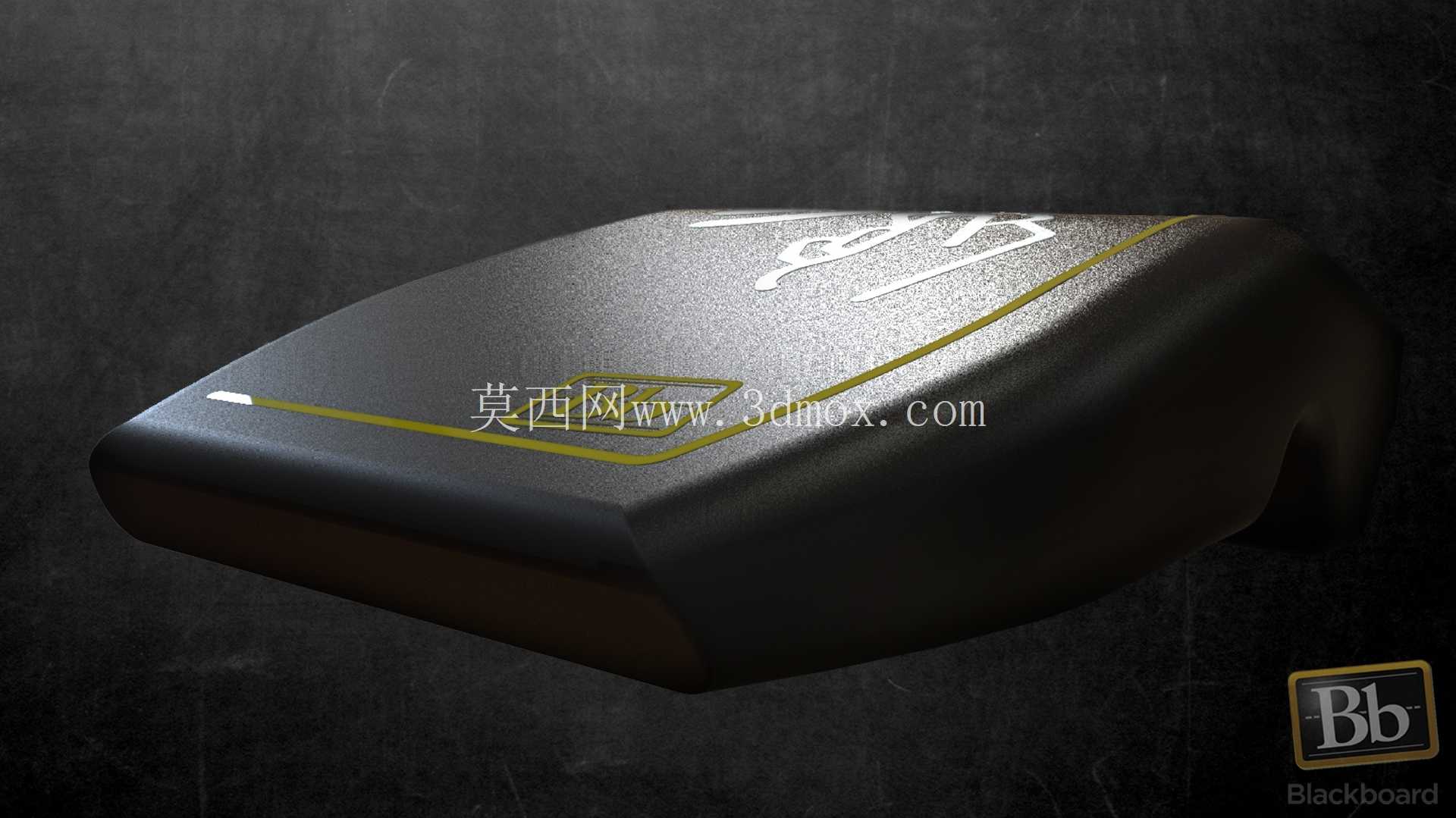

　　壳体的拼接采用止口加卡扣的配合方式，配合间隙控制在0.1mm以内，日常使用中泼溅的少量液体不会直接渗入内部电路，接缝处没有突兀的棱角，日常擦拭清洁的时候不会勾挂清洁抹布。底部设置了四块圆形的防滑橡胶垫，橡胶垫突出壳体底面0.5mm，放置在光滑的玻璃、亚克力台面上时不会出现滑动，橡胶垫的硬度选择邵氏60度，既保证足够的摩擦力，也不会因为长期受压出现永久变形。设备整体的边角都做了R3以上的圆角处理，没有尖锐的凸起结构，日常手持传递过程中不会划伤使用者，壳体表面采用细晒纹的哑光处理，不容易残留指纹和使用划痕，长期使用也能保持外观的整洁度。

　　电路主板的固定采用三点式定位柱加螺丝锁紧的方式，定位柱的高度统一，主板安装后不会出现翘曲变形，主板上的发热元件对应位置的壳体上设置了微小的散热格栅，格栅开孔做了向内的折弯挡边，既可以让内部热量顺利散出，也能避免外部的灰尘、细小杂物直接落到主板上。蓝牙天线的布设沿着壳体上沿的内壁布置，信号发射方向朝向设备斜上方，和手机、收银主机配对连接时，不会因为手部握持遮挡导致信号衰减，有效连接距离可以达到8米以上，满足收银台范围内的无线通讯需求。低电量检测电路的阈值设置合理，指示灯触发低电量提醒后，设备还可以支持至少50次读卡操作，给使用者预留足够的充电或者更换电池的时间，不会出现突然断电导致的交易中断问题。
