翅片管式热交换器散热换热结构设计

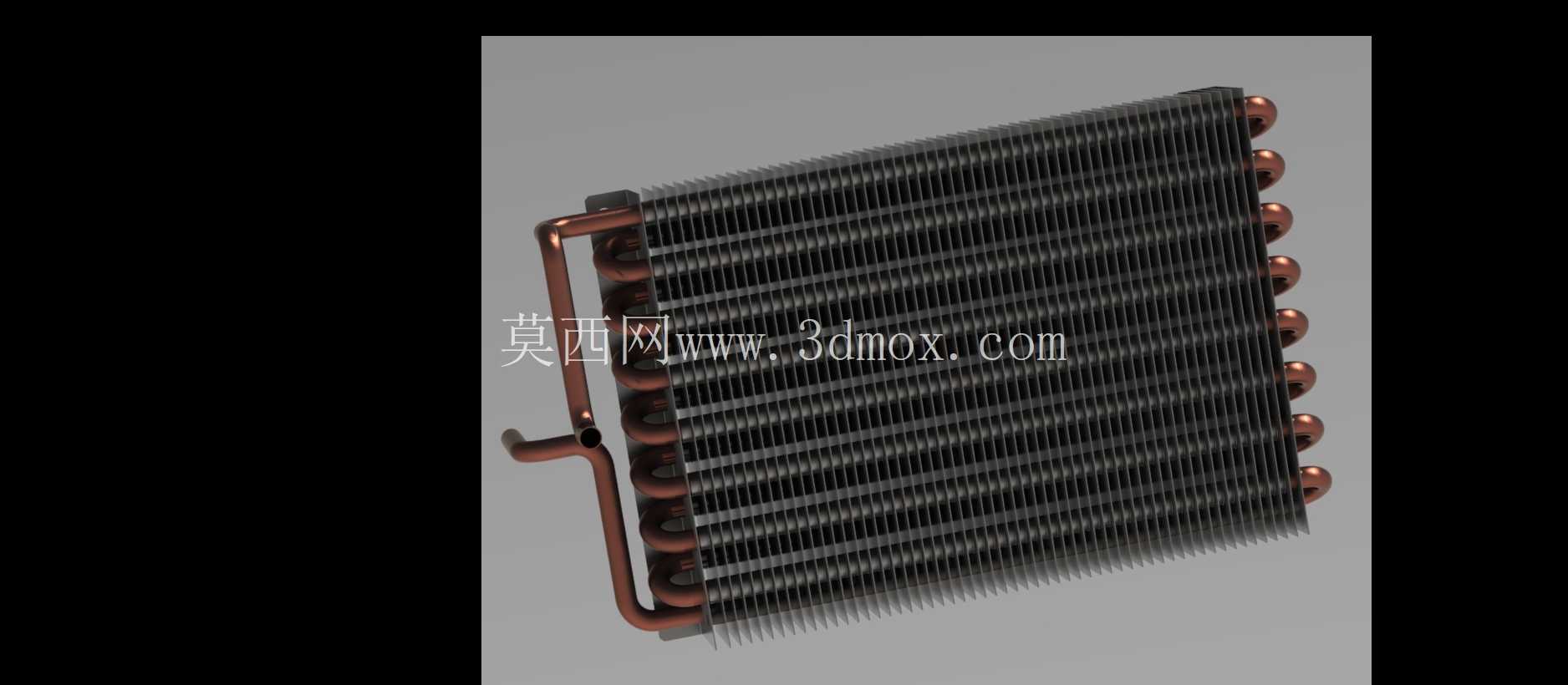

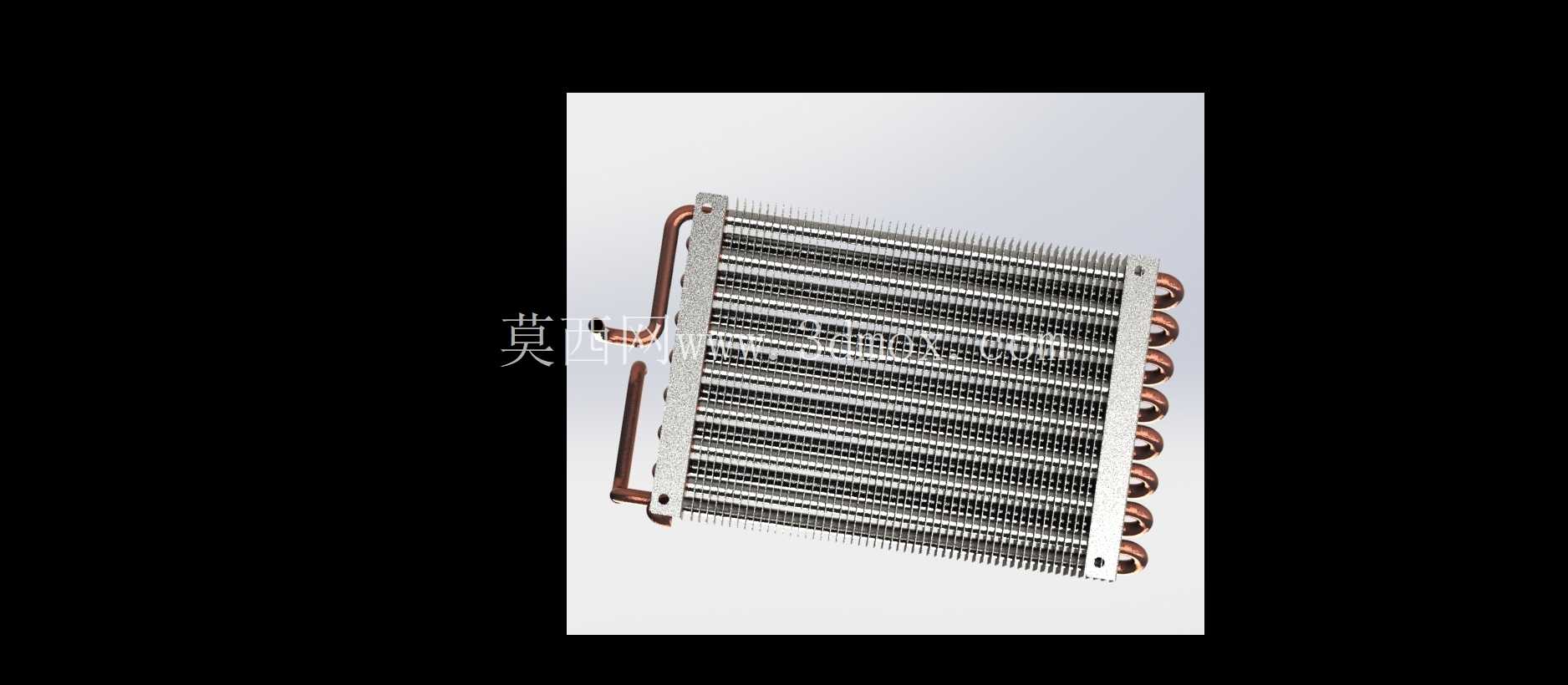

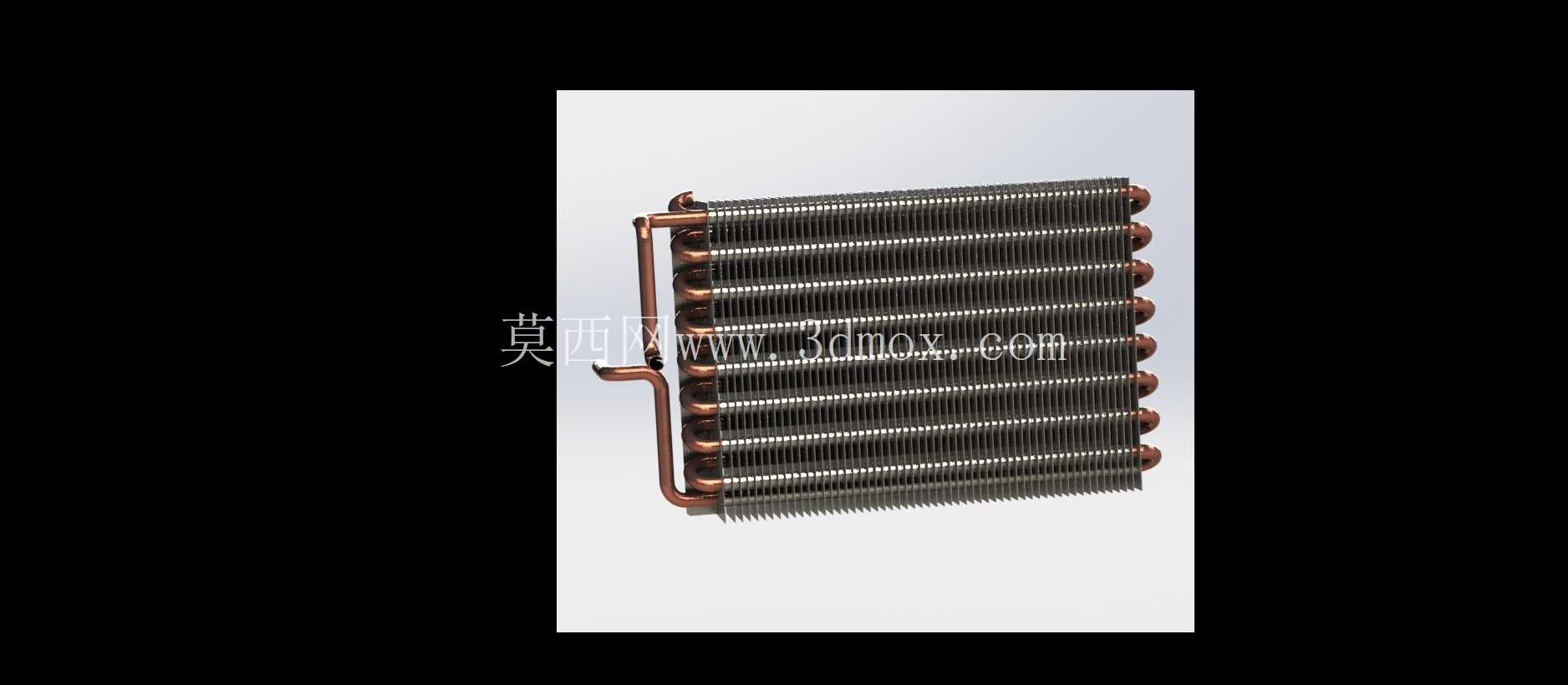

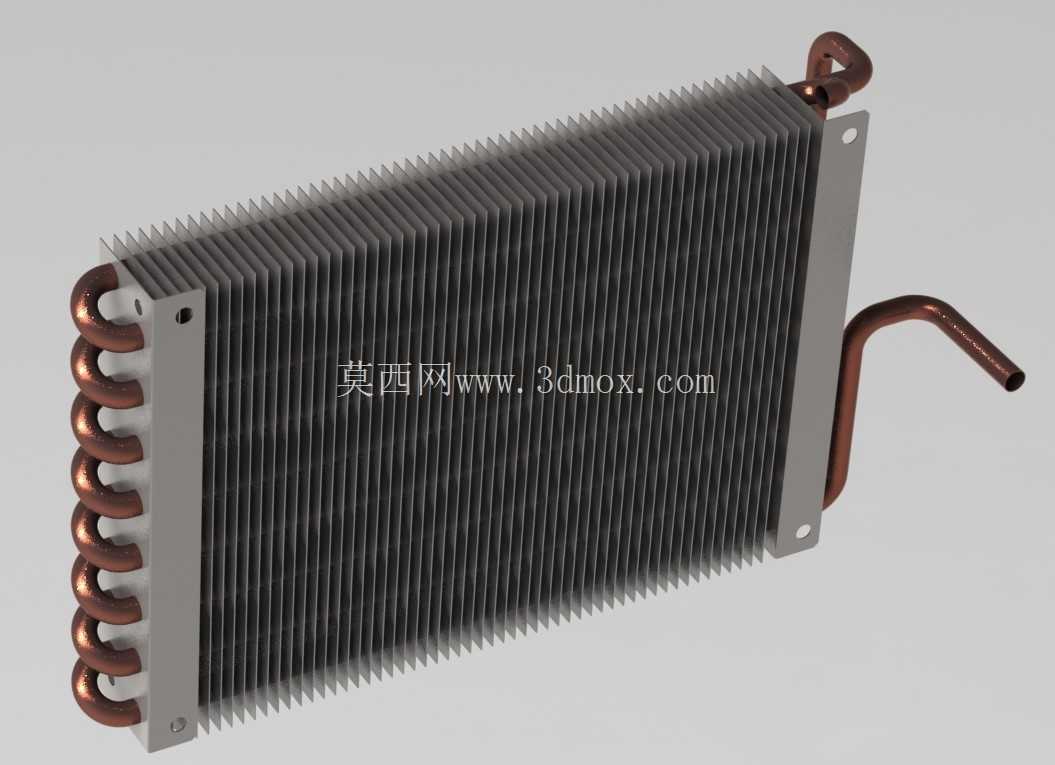

　　在商用制冷机组、小型工业温控设备、冷链终端散热单元这类需要实现介质热量快速置换的场景里，翅片管式热交换器是应用占比极高的核心换热部件，本次呈现的结构就是针对中小功率换热需求开发的紧凑式换热单元。从实际落地的工况来看，这类结构常被用在小型冷藏柜冷凝端、工业控制柜独立散热回路、小型热泵装置的蒸发侧，核心作用是实现管内流动的制冷介质与外部空气之间的热量传递，当高温高压冷媒从铜质管路内流过时，热量会通过管壁传导到密集排布的铝制翅片上，再通过翅片扩大的散热面积与流经的空气完成热交换，实现介质降温或者空气升温的不同工况需求。

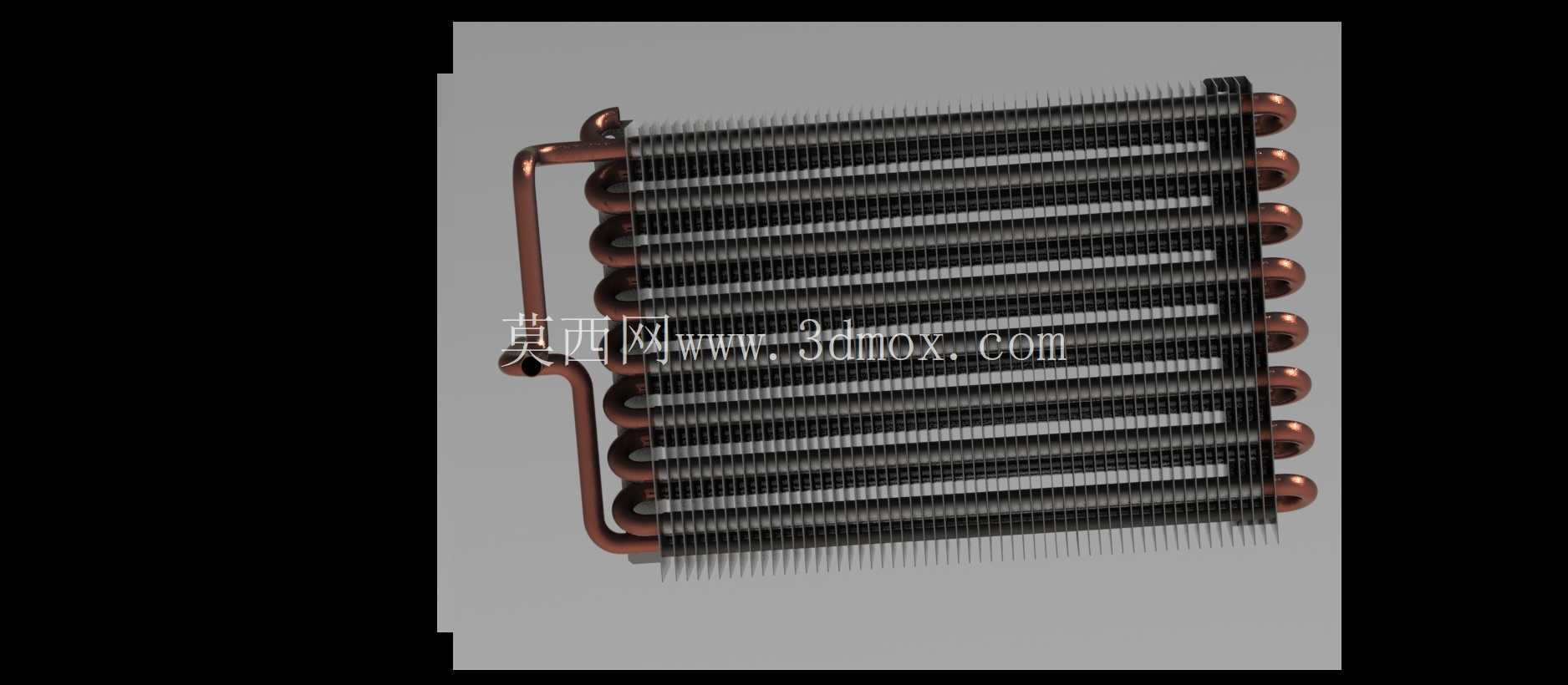

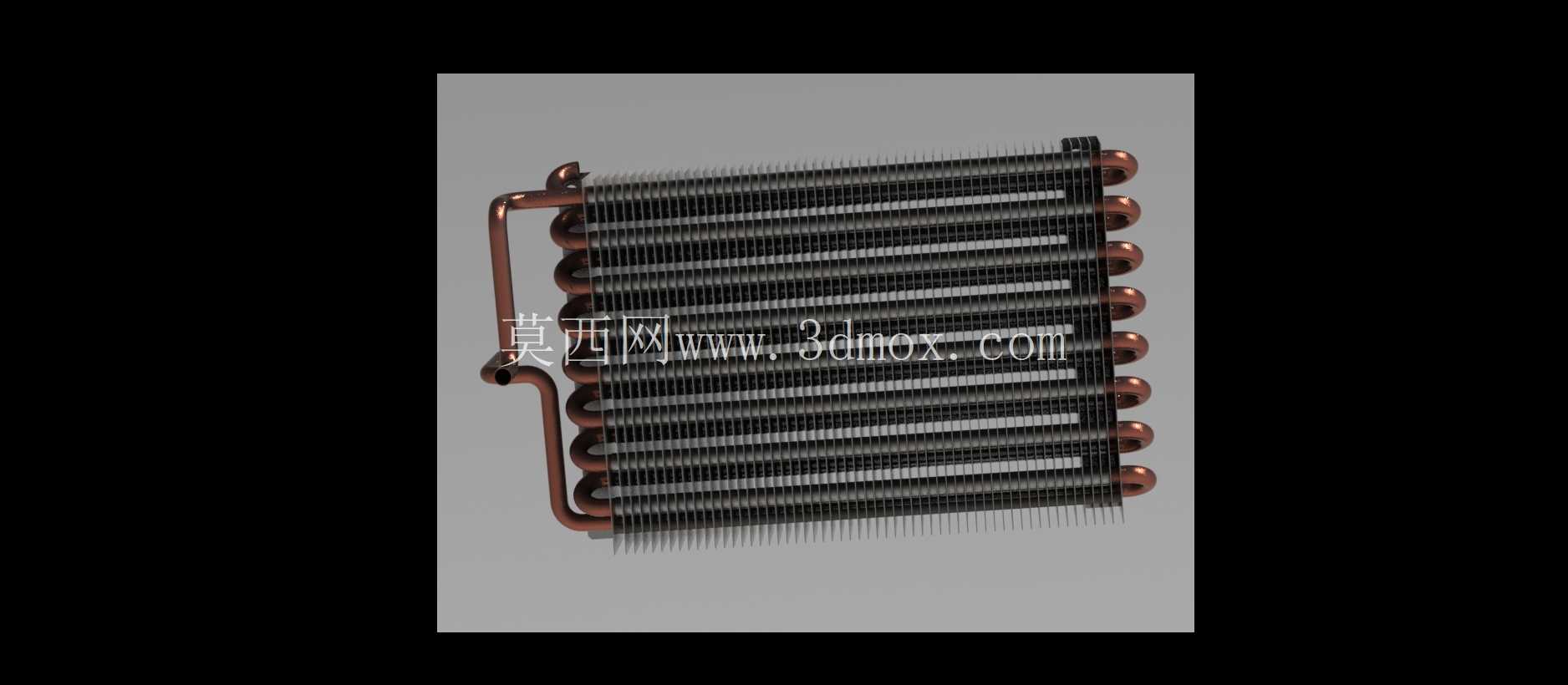

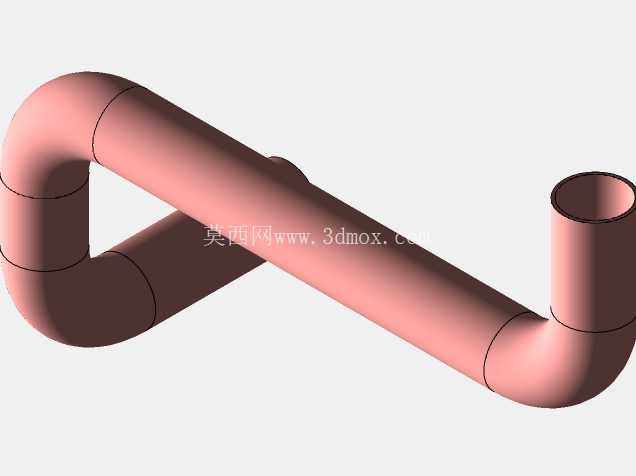

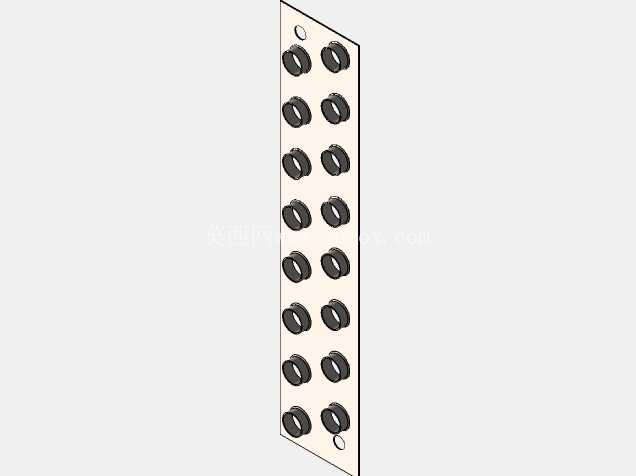

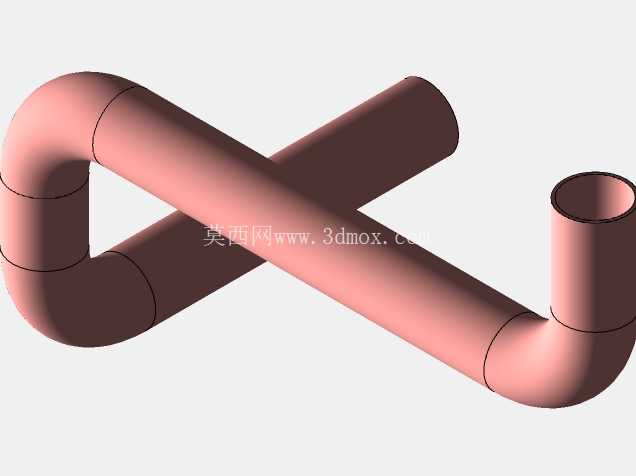

　　设计这类换热结构的时候，首先要平衡换热效率与风阻的矛盾关系，很多新手做结构时容易盲目堆叠翅片密度，看似增大了换热面积，实则会大幅提升空气流经翅片间隙时的阻力，导致配套风机的送风效率下降，实际换热能力反而达不到设计预期。这套结构里的翅片采用等间距冲孔翻边工艺，每一片翅片的翻边孔都与铜管外壁紧密贴合，既保证了热传导的接触面积，也通过翻边结构对整排铜管形成定位支撑，避免长期运行中铜管受冷热形变出现翅片松动、接触热阻增大的问题。管路采用多回程弯管布局，冷媒从单侧的集流端进入后，会沿着上下排布的多排铜管依次折返流动，拉长冷媒在换热区域内的流动路径，让介质在管内流动过程中充分释放热量，弯管处采用小半径圆弧过渡，尽可能减少管路弯折带来的介质流动阻力，同时避免弯折处出现管径缩瘪影响冷媒流量。

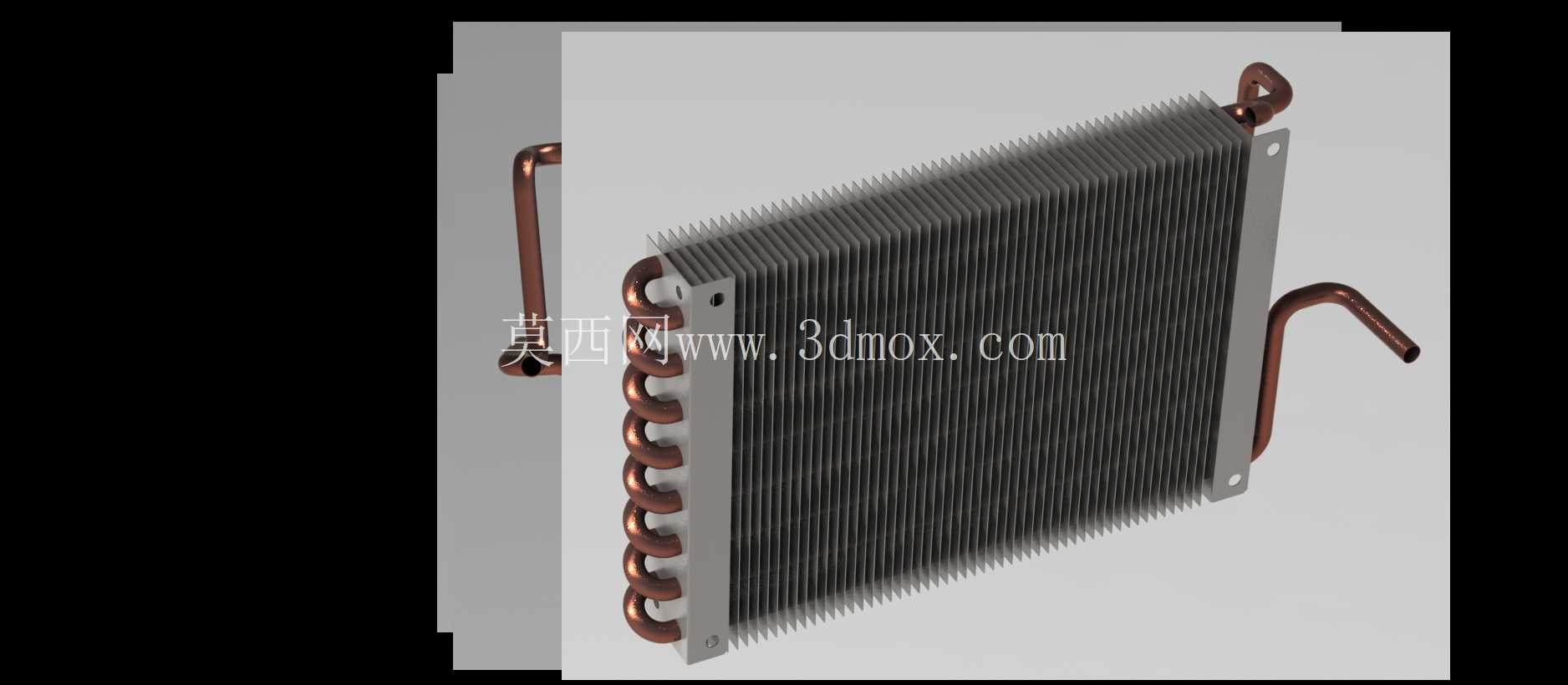

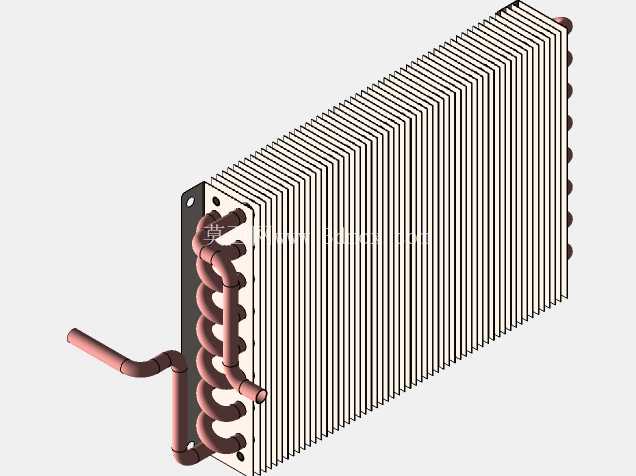

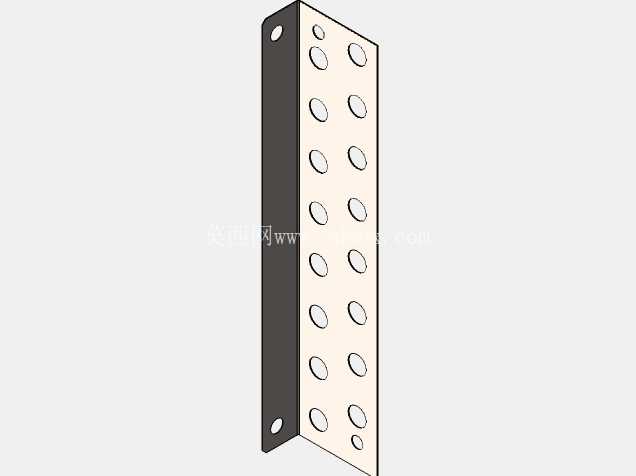

　　从安装边界来看，这套换热结构整体呈规整的矩形轮廓，没有外凸的异形结构，安装时可以直接通过侧边预留的固定点位嵌入设备的风道预留位，不需要额外设计复杂的转接支架。进出液管的接口统一布置在结构的同一侧，方便与系统的冷媒管路快速对接，接口位置预留了足够的操作空间，安装时可以直接完成焊接或者快接接头的装配，不会和周边的风机、壳体结构产生干涉。翅片的边缘做了折边强化处理，不仅能提升整组翅片的结构强度，避免装配、运输过程中翅片出现倒伏变形，还能在边缘形成导流作用，减少空气从翅片组侧边无换热流过的旁通损失，让更多空气穿过翅片间隙参与热交换。

　　实际选型适配的时候，要根据系统的换热量需求匹配对应的管路通径与翅片总展开面积，这套结构的铜管内径尺寸适配中小流量的冷媒循环回路，翅片的片距设计兼顾了换热效率与防尘能力，不会因为片距过小导致日常运行中灰尘快速堵塞翅片间隙，降低后期维护的频率。结构整体没有多余的冗余设计，所有部件都服务于换热效率提升与装配便利性，比如弯管的排布避开了安装固定点的位置，打固定螺丝的时候不会出现钻穿管路的风险；翅片组的整体厚度控制在常规风道的适配范围内，不需要对设备原有风道结构做大幅修改就能直接替换原有换热部件。

　　在做三维建模过程中，需要重点管控几个关键配合尺寸：首先是翅片冲孔的内径与铜管外径的配合公差，过松会导致接触热阻过大，换热效率骤降，过紧则会导致穿管装配难度提升，甚至出现铜管被挤压变形的问题；其次是弯管的中心距尺寸，要保证每一段直管段都能精准对齐翅片的冲孔位置，避免穿管时翅片被顶变形；还有整体外形的长宽尺寸，要和设备预留的安装舱位精准匹配，尤其是进出液管的伸出长度与朝向，要对接系统管路的走向，减少管路弯折带来的阻力。另外还要考虑热胀冷缩带来的尺寸形变，长管路方向预留了微量的形变余量，避免设备在高低温工况切换时，管路热胀冷缩产生的应力导致焊点开裂或者翅片变形。

　　这类换热结构的实际运行表现，很大程度上取决于细节设计的合理性，比如翅片表面的冲压纹路，不是为了外观装饰，而是为了扰动流经翅片表面的空气层流，让空气在翅片间隙内形成微湍流，提升热量交换的效率；铜管内壁采用光滑内壁设计，适配常规冷媒的流动需求，减少冷媒在管内流动的压力损失，降低系统压缩机的负载。从结构可靠性来看，整组换热部件没有活动结构件，只要装配过程中保证焊点密封、翅片与铜管贴合紧密，长期运行的故障率极低，非常适合在无人值守的小型温控设备、商用制冷装置里使用，不需要频繁的维护检修，只需要定期清理翅片表面积累的灰尘就能保证换热效率稳定。
