15A太阳能防反灌理想二极管控制模块

　　在分布式离网光伏供电系统、小型太阳能储能电站、户外便携太阳能充电装备这类场景里，电池组与光伏板之间的防反灌保护一直是电路设计里容易被忽略但又直接影响系统可靠性的环节。传统的防反灌方案多采用串联肖特基二极管，虽然原理简单实现容易，但大电流工况下二极管的正向导通压降会带来持续的功率损耗，不仅拉低整个光伏系统的充电效率，长期工作时的发热还会带来额外的散热设计压力，甚至在高温密闭的安装环境里引发器件失效风险。这款15A额定电流的理想二极管控制模块，就是针对这类痛点设计的替代方案，用有源电路的控制逻辑模拟理想二极管的单向导通特性，把导通状态下的正向压降控制在毫伏级别，大幅降低大电流通路的损耗与发热问题。

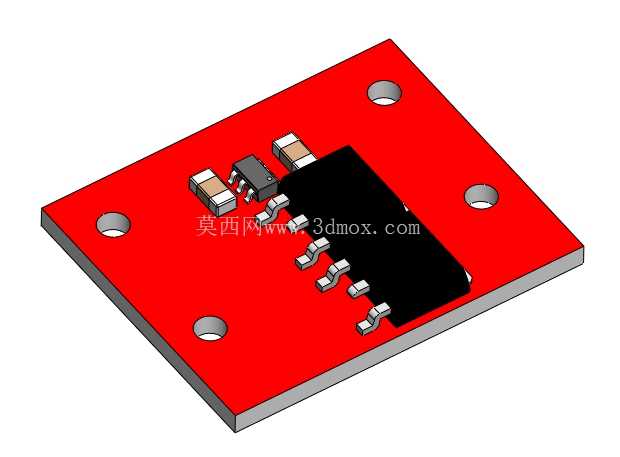

　　从结构设计来看，整个模块采用标准的PCB载板结构，基板选用红色阻焊的FR-4环氧玻璃布板，四个角位预留了圆形沉头安装孔，安装孔的位置做了对称布局，孔位间距适配常见的光伏控制盒内部安装凸台尺寸，安装时可以直接用M3规格的螺丝穿过孔位固定在绝缘安装柱上，不需要额外设计定制固定支架，能直接嵌入到现有光伏控制电路的安装空间里，替换原有肖特基二极管的安装位时不需要大幅改动原有结构的安装边界。模块的核心功率器件采用贴片式封装，焊接在PCB板的正面主通路位置，周边搭配了贴片式的阻容元件做驱动与保护电路，功率器件的引脚直接走PCB表层的大电流覆铜通路，覆铜区域做了加宽加锡处理，保证15A持续电流通过时的载流能力，避免铜箔过流发热。模块的外接引脚采用卧式贴片焊脚设计，引脚间距做了标准化处理，既可以直接焊接在主控制电路板上作为板载功能模块，也可以外接导线作为独立的防反灌单元串接在光伏充电回路里，适配不同的安装接线需求。

　　从实际功能逻辑上看，模块会实时检测通路两端的电压差，当光伏板输出电压高于电池组端电压时，控制电路驱动功率管完全导通，此时通路的导通电阻仅为毫欧级别，相比传统肖特基二极管0.3V以上的导通压降，15A满负载工作时的自身功耗可以降低90%以上，发热大幅减小，不需要额外加装体积庞大的散热片就能满足持续工作的散热要求。当出现光伏板输出电压低于电池电压、或者夜间光伏板无输出的工况时，控制电路会在极短时间内关断功率通路，完全阻断电池组向光伏板侧的反向倒灌电流，避免电池电量无谓消耗，也防止反向电流长期流过光伏板造成的电池片老化加速问题。模块的PCB布局做了强弱电分离设计，信号检测回路与大电流功率回路保持足够的安全间距，避免大电流通断时的信号干扰导致的误动作，阻容元件的选型都满足工业级温度范围要求，能适应户外光伏设备-40℃到85℃的工作环境温度区间，不会因为低温或高温出现参数漂移导致的功能失效。

　　在安装适配性上，模块的整体外形做了扁平化设计，整体厚度不超过元器件的最高引脚高度，安装后不会占用过多的垂直空间，适合在内部空间紧凑的小型光伏控制器、户外太阳能路灯控制盒、便携太阳能充电电源这类设备里使用。安装孔的边缘到PCB板边预留了足够的安全爬电距离，即使直接固定在金属安装面上，只要加装常规的绝缘垫圈就能满足安规要求，不需要额外做绝缘隔离处理。功率通路的引脚做了加宽设计，焊接时可以承受更大的焊锡附着量，保证大电流工况下的焊点可靠性，避免长期温度循环后焊点开裂导致的接触不良问题。在做三维建模时，这个模块的所有元件高度、安装孔位坐标、引脚伸出尺寸都按照实际实物的装配公差做了还原，导入到光伏控制设备的总装配体里时，可以直接用来检查安装间隙、干涉情况，也能用来模拟接线时的走线空间，提前发现结构设计里的空间冲突问题，减少样机打样时的改模次数。
