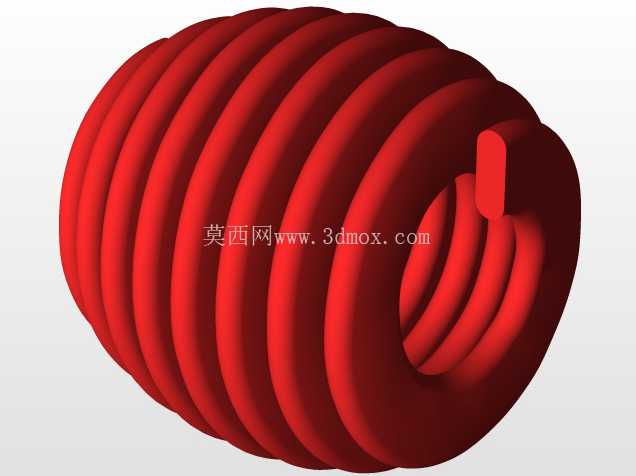

中凸变径筒形压缩弹簧结构设计

　　在各类需要提供线性回复力、缓冲减震的机械结构场景中，这类中凸结构的筒形压缩弹簧是应用频次极高的弹性元件，和常规等径圆柱弹簧不同，它的外径沿轴向呈现中间大、两端小的渐变特征，这种结构设计并非为了外观差异化，而是针对特定安装空间与受力需求做的定向优化。

　　从实际设备装配场景来看，这类弹簧常被用在安装腔体轴向长度有限、但需要较大压缩行程的部位，比如枪械的枪管复进机构、小型液压阀的复位组件、精密仪器的减震支撑结构里，常规等径弹簧如果要达到相同的压缩行程，要么需要增加自由长度导致安装空间不足，要么需要减小线径导致刚度不足容易出现压并失效，而这种中凸筒形结构在压缩过程中，两端直径较小的簧圈会逐步嵌入中间大直径簧圈的内部间隙中，大幅提升了可压缩行程，在相同自由长度下，它的极限压缩量比等径圆柱弹簧高出30%以上，同时不会出现相邻簧圈错位卡滞的问题。

　　做这类弹簧的三维建模时，首先要明确核心的设计边界：首先是安装端的尺寸约束，两端的小直径段需要和装配位置的导向轴或者安装孔做间隙配合，通常单边间隙控制在0.2-0.5mm，避免弹簧压缩过程中出现径向偏摆，中间段的最大外径则要严格控制在安装腔体的内径范围内，预留至少1mm的径向活动余量，防止弹簧压缩膨胀时和腔体内壁发生摩擦剐蹭，影响弹力输出的线性度。其次是刚度匹配，这类弹簧的线径选择、有效圈数、中径变化梯度直接决定了弹力曲线，和等径弹簧的线性弹力不同，中凸筒形弹簧在压缩初期刚度较低，随着压缩量增加，两端簧圈逐步嵌入中间段后刚度会平缓上升，这种渐进式的弹力特性刚好适配需要初始接触力柔和、末段支撑力充足的工况，比如缓冲结构里可以避免初始冲击过硬，同时在极限压缩位置提供足够的支撑力防止结构硬碰撞。

　　建模过程中需要重点注意簧圈的过渡平滑性，两端的收口位置要做圆滑的并圈处理，端面需要磨平保证和安装基座的贴合度，垂直度误差要控制在自由高度的2%以内，否则装配后会出现侧向力，长期往复运动容易导致簧圈疲劳断裂。另外，螺旋升角的设置要保持均匀，不能因为直径变化出现局部升角突变，否则在受力时局部应力集中会大幅降低弹簧的使用寿命，通常这类弹簧的旋向根据安装场景确定，如果是和导向轴配合，要注意旋向和轴上螺纹旋向相反，避免弹簧压缩时顺着螺纹旋合出现卡滞。

　　从实际使用的角度看，这类弹簧的失效形式大多和设计阶段的边界考虑不足有关，比如如果没有预留足够的径向间隙，弹簧压缩时外径膨胀蹭到内壁，会导致簧圈表面磨损，长期使用后出现断裂；如果两端并圈处理不到位，端面不平整，装配后弹簧倾斜，会出现弹力偏移、异响等问题；如果中径变化的梯度过大，两端簧圈嵌入时会出现互相干涉，导致压缩过程中弹力突变，影响整个机构的动作稳定性。在建模阶段就要把这些实际装配中会遇到的问题考虑进去，通过螺旋线的参数化驱动，调整各段的直径变化率，模拟压缩过程中各圈的位置关系，检查是否存在干涉，同时结合材料的剪切模量计算不同压缩量下的弹力值，匹配机构的受力需求。

　　和常规弹簧相比，这种结构的弹簧对加工精度的要求更高，尤其是直径渐变段的簧圈直径公差，通常要控制在±0.1mm以内，否则会出现两端簧圈无法顺利嵌入中间段的问题，导致实际压缩行程达不到设计要求，所以在三维建模时就要把公差带考虑进去，对配合位置的尺寸做合理的公差标注，给后续的加工生产提供准确的参考依据。在很多紧凑型的机械结构里，安装空间的限制往往是弹性元件选型的最大瓶颈，这类中凸筒形弹簧刚好通过结构形式的优化，在有限的空间内实现了更长的压缩行程和更合理的弹力曲线，是小空间弹性机构设计里非常实用的一种结构形式。
