导轨式安装极性电力熔断器结构

　　在低压配电、工业控制机柜的二次回路保护场景里，这类导轨式极性熔断器是终端回路过载、短路防护的核心元件，常被布置在PLC柜的电源进线侧、小型控制回路的分支供电端，用来在回路电流超过阈值时快速分断，避免后端敏感元件比如IO模块、小型继电器、信号采集板卡被过流烧毁。不同于传统无极性的圆筒形熔断器，这款带极性标识的熔断器专门适配直流供电回路的保护需求，因为直流回路不存在自然过零点，分断时的拉弧风险远高于交流回路，极性设计能够配合内部灭弧结构，让电弧在预设的路径上被快速拉长冷却，避免分断失败导致的回路持续短路。

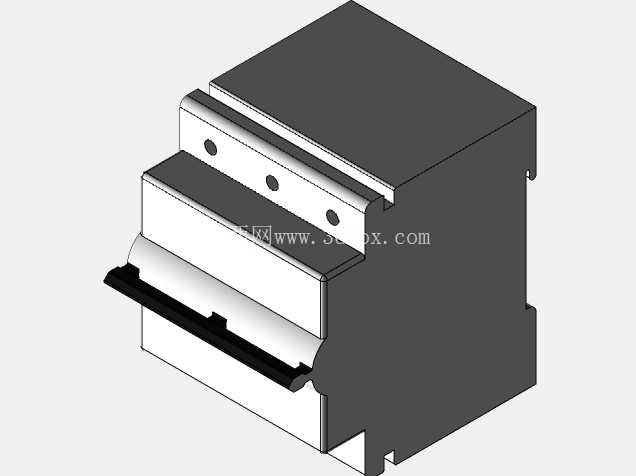

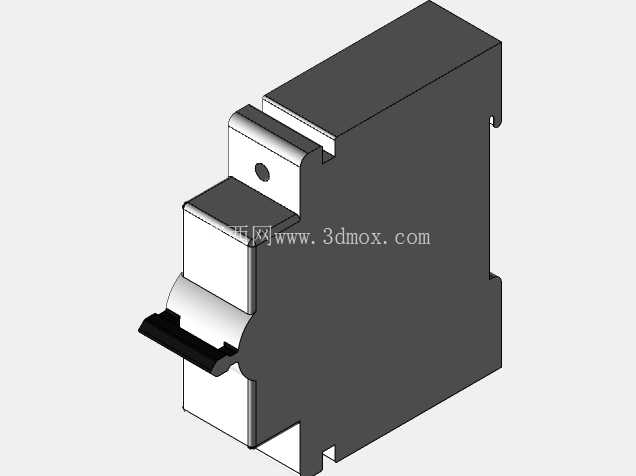

　　从结构设计来看，整体采用标准DIN导轨适配的卡扣式底座，外壳主体用阻燃热固性塑料注塑成型，表面做了哑光防眩光处理，避免机柜内照明反光影响运维人员识别分合状态。前端的操作拨块做了防滑纹理设计，运维人员在更换熔芯或者分断回路时，不需要额外工具就能手动操作，拨块的行程做了明确的档位限位，分断位置和闭合位置都有清晰的触感反馈，不会出现虚合或者半分断的中间状态。安装边界上，整体宽度适配单极微型断路器的模数尺寸，在标准35mmDIN导轨上安装时，相邻元件之间不需要预留额外的散热间隙，单模的宽度尺寸能够和同系列的断路器、隔离开关并排布置，充分利用机柜内的导轨安装空间，不会出现尺寸干涉。

　　进线端和出线端的接线端子采用升降式压接结构，能够适配1.5平方到6平方的多股铜芯导线，端子的压线板做了防滑齿纹，压接后导线不会因为机柜长期运行的振动出现松脱，端子外部带防护挡板，避免运维人员接线时误触带电部位。设计过程中重点考虑了直流回路的极性匹配需求，外壳上的极性标识做了凸起注塑处理，不会因为长期使用出现标识磨损模糊，接线时能够快速区分正负极进线方向，避免反接导致的分断能力下降。内部熔芯的容纳腔做了定向的灭弧栅结构，当熔芯因为过流熔断产生电弧时，电弧会被栅片切割成多段短弧，配合腔体内壁的产气材料，快速提升腔体内压力，让电弧在毫秒级时间内熄灭，不会因为持续燃弧损坏外壳或者波及相邻的柜内元件。

　　外壳的卡扣结构做了弹性强化设计，在导轨上安装后，卡扣的锁紧力能够满足振动工况下的固定需求，即使是在有持续振动的设备配套机柜里，也不会出现卡扣松脱、元件移位的问题。前端的熔芯更换窗口做了透明防护盖，不需要拆下整个元件就能观察内部熔芯的状态，熔芯熔断后窗口内的指示件会弹出，运维人员巡检时能够快速定位故障回路，不需要逐个回路测量排查，大幅缩短故障排查的时间。接线端子的螺丝采用防锈镀锌处理，长期在潮湿或者有轻微腐蚀性气体的工业环境里使用，也不会出现螺丝锈蚀导致的接线拆卸困难。整体的外形轮廓做了圆角过渡处理，没有尖锐的棱角，在柜内布线或者维护操作时，不会划伤操作人员的手部或者刮破导线的绝缘层。这类熔断器的额定分断能力能够覆盖常规小型直流控制回路的短路电流需求，在光伏汇流侧的小功率分支回路、工业设备的直流控制电源回路、通讯基站的直流供电分支回路里都能适配，相比传统的螺旋式熔断器，导轨式安装的结构能够大幅提升柜内元件的布置整齐度，布线时的走线距离更短，柜内的接线工艺更规整。
