套筒式销接机械连接结构三维设计

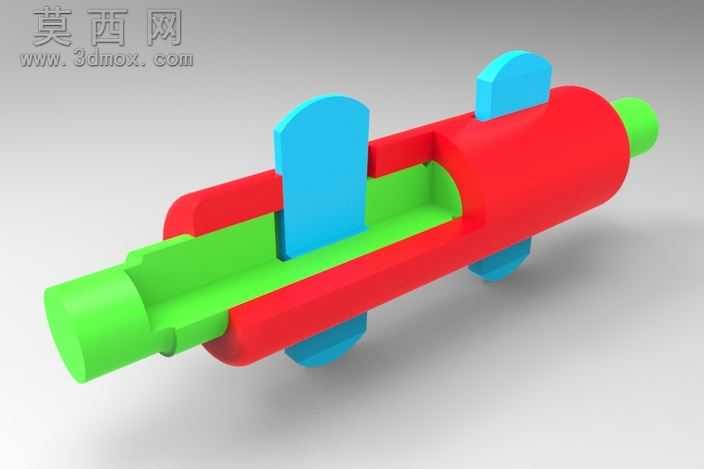

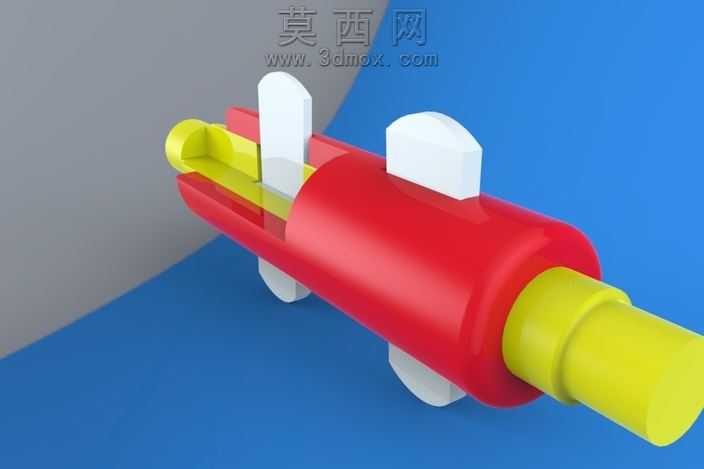

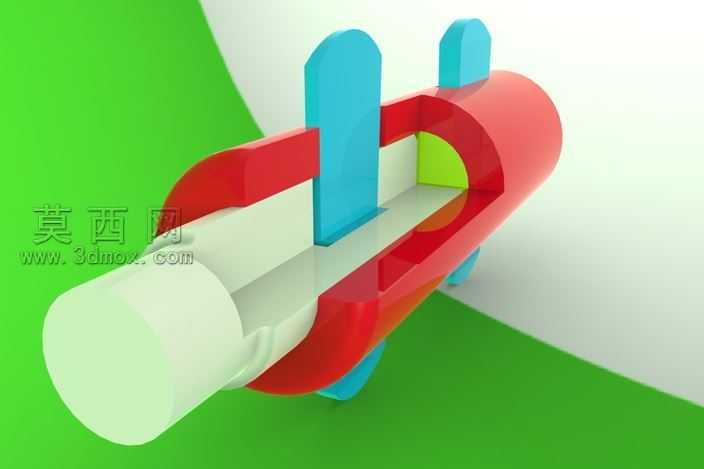

本作品为机械领域常用的套销接合连接结构，采用三维参数化建模方式完成整体设计，建模过程中严格遵循机械连接结构的尺寸配合规范，对套筒主体、插接销轴、限位挡块等核心部件逐一进行特征构建。首先通过拉伸凸台命令生成套筒的基础筒体结构，针对筒体上的销轴安装位，采用切除拉伸命令加工出适配销轴直径的贯通安装孔，同时对孔位边缘做倒角处理，消除应力集中隐患，提升结构的装配顺滑度与长期使用的结构强度。销轴部分采用对称式双凸耳限位结构设计，建模时通过对称基准面约束保证两侧凸耳的尺寸精度与位置同轴度，凸耳与套筒外壁的接触面做贴合度优化，确保装配后销轴不会出现径向窜动。材质渲染阶段，为套筒主体赋予高光亮面红色工程塑料材质，调整材质的反射参数与粗糙度，模拟工业常用硬质耐磨塑料的真实质感；销轴部分赋予亮蓝色金属烤漆材质，通过调整高光层级凸显金属构件的硬朗质感；套筒内部的插接配合段赋予半透明浅绿哑光材质，直观展示内部的插接配合深度与配合间隙，方便观察结构的装配逻辑。场景搭建采用高饱和度绿色哑光背景板，搭配柔和的三点布光方案，主光源从侧上方45度角投射，勾勒出结构的整体轮廓，辅助光源补充暗部细节，避免构件连接处出现死黑区域，顶光强化各部件的材质质感差异，最终渲染图清晰呈现出套销接合结构的装配关系与外观特征。设计过程中重点考量了该结构的快装快拆属性，通过销轴与套筒的间隙配合设计，可实现构件的快速插拔与锁定，适用于需要频繁拆装调整的工装夹具、简易机械关节等应用场景，各部件的壁厚、配合公差均参考通用机械设计标准设定，可直接导出工程图用于实际加工参考，结构无冗余设计，在保证连接强度的前提下尽可能简化了零件数量，降低加工与装配成本。
