高性能合金汽车轮辋外观结构设计

　　在汽车底盘行走系统的零部件开发流程中，轮辋作为连接轮胎与车桥轴头的核心承载构件，其结构设计需要同时兼顾力学承载、空气动力学表现、装配适配性与外观质感，本次呈现的合金轮辋结构，针对民用乘用车的改装与量产配套场景做了针对性的结构优化。从实际装车应用场景来看，该轮辋适配17-19英寸区间的民用轿车轮胎，可覆盖多数紧凑型、中型家用轿车以及入门级运动车型的换装需求，既可以作为售后改装市场的升级配件，也可作为整车厂运动版车型的原厂配套轮圈使用。

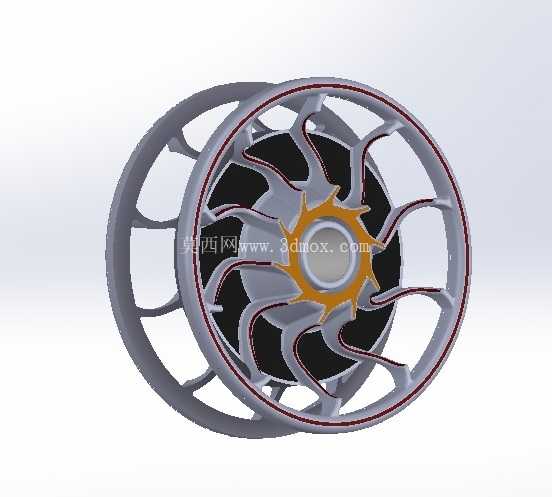

　　在功能特性层面，该轮辋采用多辐条镂空的结构设计，辐条走向顺着车轮旋转方向做了流线型弯折处理，并非传统的直辐条布局，这种设计首先在力学层面可以将路面传递的冲击载荷更均匀地分散到轮辐与轮辋本体的连接区域，避免应力集中导致的轮辋开裂问题，日常行驶中经过减速带、坑洼路面时，轮辐的弧形结构可以提供微量的形变缓冲，降低硬冲击对悬挂系统的反作用力；其次在空气动力学层面，弯折的辐条可以在车轮旋转时引导轮舱内的气流向外导出，快速带走刹车系统工作产生的热量，避免长距离制动时刹车盘片过热导致的制动效能衰减，同时轮辋边缘做了凸起的唇边结构，既可以在轮胎装配时提供更可靠的胎圈卡合定位，防止高速行驶时轮胎脱圈，也能在低速刮蹭路沿时优先承受摩擦，保护轮辋主体漆面与结构不受损伤。

　　从设计思路的落地逻辑来看，该轮辋的整体结构采用低压铸造的工艺适配性设计，轮辐的厚度从中心安装盘位置向轮辋边缘逐步递减，中心安装区域做了加厚的凸台结构，对应轴头安装面的平面度公差控制在0.1mm以内，可适配PCD值为5x114.3、5x120的多数民用车型轴头规格，中心孔预留了变径圈的安装余量，可通过匹配不同尺寸的变径圈适配不同中心孔直径的车型，安装螺栓孔做了沉头倒角处理，可适配球面、锥面两种常见的轮毂螺栓固定形式，不需要额外更换螺栓即可完成装车。

　　在外形尺寸与安装边界层面，该轮辋的J值设定为8J，适配胎宽225-245mm的民用子午线轮胎，ET值设定为40，装车后轮辋边缘与翼子板的距离控制在15mm左右，不会出现突出翼子板或者蹭到轮舱内衬的问题，轮辋背面的刹车避让空间做了加大处理，可容纳直径最大355mm的刹车盘以及四活塞固定式刹车卡钳，满足用户后续升级刹车系统的安装需求，不需要加装垫片或者做其他结构改动。细节处理上，轮辋的表面采用多层结构设计，最外层的金属饰圈做了微凸的环形结构，既可以提升视觉层次感，也能在轮辋发生轻微刮蹭时作为可替换的装饰件，不需要整体修复轮辋漆面，中心区域的装饰盖采用卡扣式固定结构，拆卸方便，可根据用户需求更换不同标识的装饰盖。在实际建模过程中，轮辋的所有曲面都做了G2连续处理，辐条之间的镂空区域做了圆角过渡，避免尖锐边角导致的应力集中，同时也能减少行驶过程中的风噪产生，轮辋与轮胎接触的胎圈座位置严格按照国标GB/T 3487的尺寸公差要求设计，保证轮胎充气后的密封性，不会出现慢漏气的问题。
