多规格滑动法兰盘结构设计

　　在工业管路系统、压力容器配套、液压泵站布设以及中小型机电设备的管线对接场景里，滑动法兰是应用频次极高的连接件，它区别于对焊法兰、平焊法兰的刚性连接特性，允许在安装阶段沿管线轴向做小范围的位置调整，能有效抵消管线安装时的累计尺寸误差，也能在设备运行产生小幅振动时释放局部应力，避免连接部位出现应力集中导致的焊缝开裂、密封失效问题。

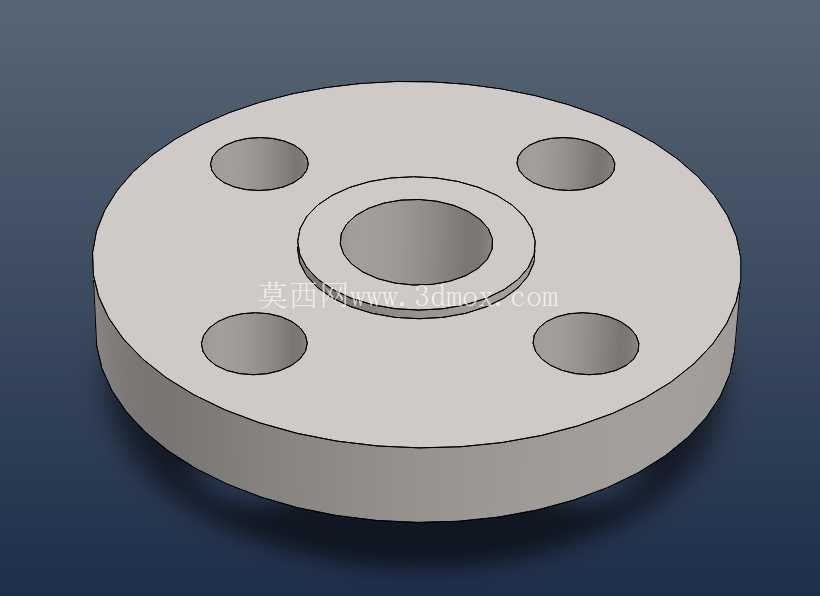

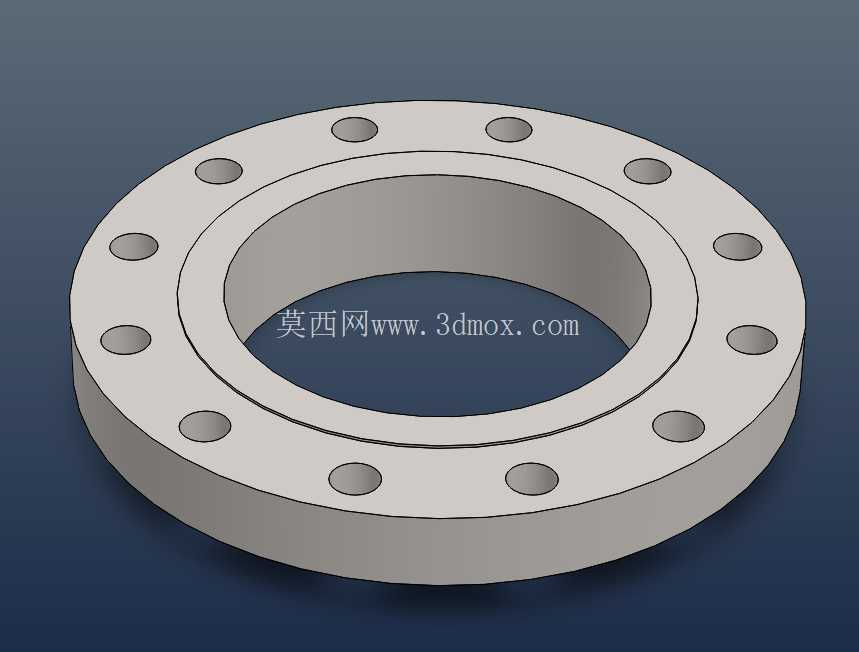

　　这次设计的滑动法兰采用圆盘式主体结构，中心为贯通的介质流通孔，孔周设置凸起的定位止口，止口的外径公差控制在h7级，和对接管线的端头内孔配合时，能快速实现同轴定位，不需要反复调整径向位置，大幅降低现场安装的找正时间。法兰盘本体上均匀分布四个螺栓安装通孔，孔位的位置度公差控制在0.1mm以内，四个孔以中心孔轴线为基准呈90度均匀排布，适配常用的四角螺栓紧固布局，不管是和配套法兰对接，还是固定在设备壳体的安装面上，螺栓穿装时不会出现卡滞、错位的情况。

　　从设计思路上，这款滑动法兰没有采用一体化加厚的笨重结构，而是在保证结构强度的前提下，对非配合面做了等厚度减薄处理，盘体的基础厚度满足1.6MPa公称压力下的强度要求，经过受力仿真验证，在满压工况下盘体的最大变形量不超过0.02mm，完全满足密封面的平面度要求。中心止口的高度设置为3mm，既能够在安装时起到定位作用，又不会因为止口过高导致密封垫片被过度挤压，影响密封使用寿命。螺栓通孔的直径比适配螺栓的公称直径大2mm，预留出足够的调整余量，配合法兰本身的滑动特性，能够覆盖±1.5mm的轴向安装误差，在现场管线预制尺寸存在小幅偏差时，不需要重新切割管线或者焊接调整段，直接调整法兰位置即可完成对接。

　　安装边界方面，这款法兰覆盖nb15到nb150的多规格尺寸配置，不同规格的法兰盘外径、螺栓孔中心距、中心流通孔直径都对应适配同通径的标准管线，其中nb15规格的法兰盘外径为95mm，螺栓孔中心距为65mm，适配M12的连接螺栓；nb80规格的法兰盘外径为200mm，螺栓孔中心距为160mm，适配M16的连接螺栓；nb125、nb150规格的法兰则对应更大的螺栓规格与孔距，所有规格的密封面平面度都控制在0.05mm以内，安装时配合耐油橡胶垫片、金属缠绕垫片都能实现可靠密封。

　　实际应用中，这类滑动法兰常被用在水泵进出口管线对接、小型变压器冷却管路连接、车间压缩空气分支管路布设等场景，尤其是在设备后期维护需要频繁拆卸的部位，滑动法兰的调整特性能让拆装作业更顺畅，不会因为管线的微小移位导致螺栓无法对位。设计时特意将法兰的所有棱角都做了R1的圆角处理，避免安装搬运时划伤操作人员，也减少了应力集中点，提升法兰的长期抗疲劳性能。盘体的密封面没有设置水线，既适配软质密封垫片，也能在有特殊需求时加工密封槽适配O型圈，拓展了使用场景。不同于铸造法兰的粗糙表面，这款法兰的设计模型预留了机加工的余量基准，所有配合尺寸都标注了明确的公差要求，生产时可以直接采用圆钢下料后车削加工，也可以采用模锻毛坯做精加工，加工流程简单，尺寸一致性容易保证，适合批量生产配套。在管线存在小幅热胀冷缩的工况下，滑动法兰的微量位移特性还能补偿管线的轴向变形，避免长期热应力拉扯导致的连接松动，这也是它在常温低压管路系统中被广泛选用的核心原因。
