工业配套电动离心鼓风机结构设计

　　这款电动鼓风机的三维结构设计，核心面向工业场景里的低压送风、小流量气体输送需求，常见配套在小型生产设备的风冷散热、工位除尘风源、轻量物料风送、燃烧设备助燃等环节，区别于大型工业离心风机，该款机型主打紧凑安装空间下的动力集成，不需要额外搭建复杂的传动支架，电机与风轮直连的结构能减少传动损耗，适配小型生产线、实验台架、便携通风设备的配套选型。

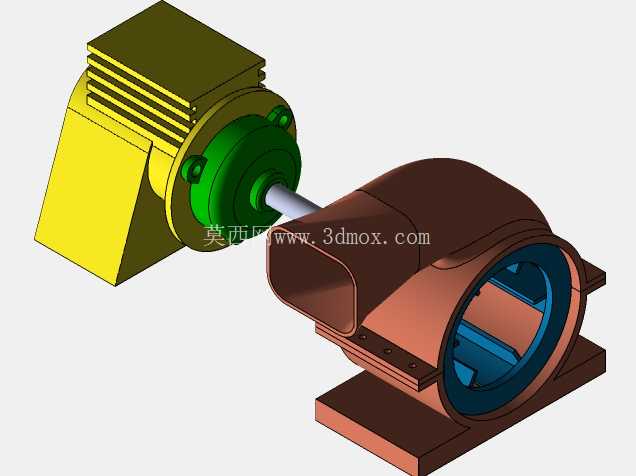

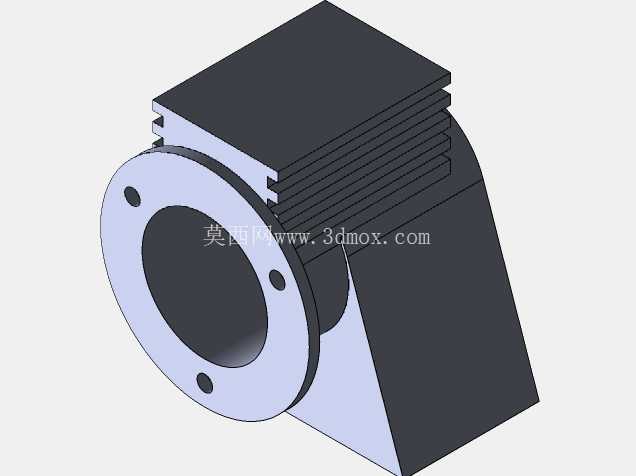

　　从结构设计逻辑来看，整体采用驱动端与风腔端同轴直联的布局，驱动部分采用带散热筋的一体式机壳，机壳外侧的平行散热筋顺着电机轴向排布，能在电机运转时借助转子自带的风叶形成轴向气流，带走定子绕组产生的热量，不需要额外加装独立散热风扇，压缩了整机的轴向尺寸。驱动端的端盖采用法兰式连接结构，端盖与风腔的连接座通过止口定位，保证电机输出轴与风轮腔体的同轴度，避免运转时出现风轮擦碰腔壁的问题，输出轴与风轮的配合采用平键传动加轴端挡圈固定的方式，能承受风机启停时的瞬时扭矩冲击，防止长期运转后风轮出现松脱移位。

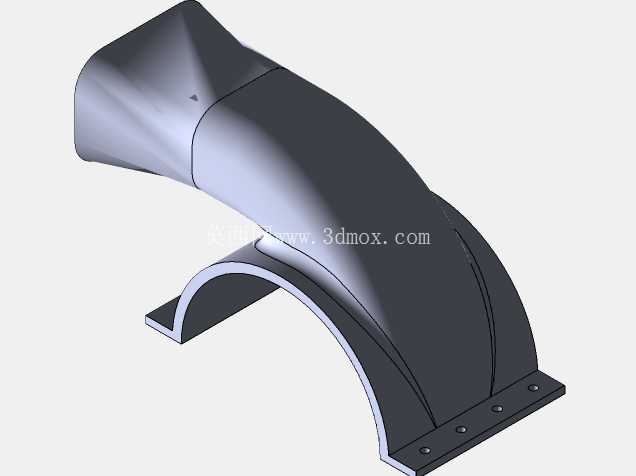

　　风腔部分采用蜗牛壳式的流道设计，进风口为轴向直入结构，出风口为切向方形接口，这种流道设计能让气流从轴向进入风轮后，顺着蜗壳的渐扩流道逐步提升静压，从出风口稳定输出，相比直吹式轴流结构，能提供更高的出口风压，适配需要一定风压克服管路阻力的送风场景。风腔底部设置了一体式的安装底座，底座上预留了两个长条形安装孔，能适配不同孔距的安装机架，安装时可以顺着长孔调整整机的固定位置，降低安装面的加工精度要求。驱动端的机壳侧面也设置了独立的安装支脚，支脚与风腔底座处于同一安装平面，保证整机固定后受力均匀，避免长期运转产生的振动导致连接螺栓松动。

　　从安装边界尺寸来看，整机的轴向总长度控制在适配小型设备安装舱的范围，驱动端的机壳外径小于风腔的最大回转直径，安装时不需要为驱动端预留额外的侧向操作空间，接线盒设置在驱动端机壳的顶部，接线方向朝上，能避免管路凝露或者现场溅水直接滴落到接线端子上。风腔的出风口采用标准方形法兰边，法兰边上预留了螺栓固定孔，可以直接对接方形通风管路或者加装送风软管，不需要额外制作过渡接头。

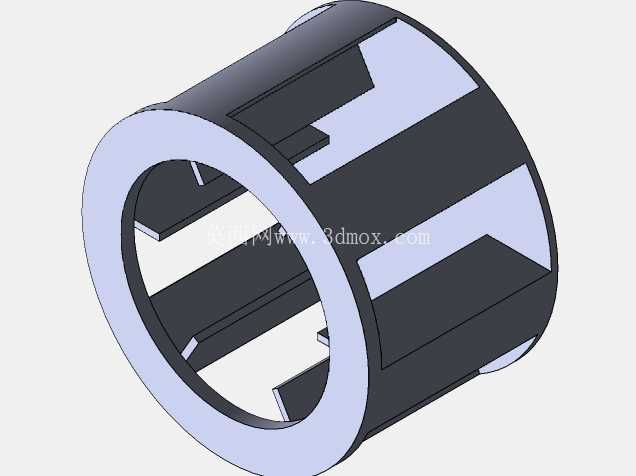

　　设计过程中重点考量了日常维护的便捷性，风腔的端盖采用可拆卸式结构，松开周边的固定螺栓就能直接取出内部的风轮，清理风轮叶片上附着的积尘或者纤维杂物，不需要拆解整个电机部分，能大幅缩短现场维护的停机时间。电机端盖与风腔连接的位置设置了密封毡圈，能防止风腔内的粉尘顺着轴缝隙进入电机轴承内部，延长轴承的更换周期。整机的重量控制在单人可徒手搬运的范围，适合在分散的工位之间移动配套，不需要借助吊装设备就能完成安装移位。

　　在实际选型配套时，需要注意安装面的平面度误差不能超过1mm，否则固定后会导致机壳变形，出现转子卡滞或者振动超标的问题；出风口对接管路时，管路的通径不能小于出风口的内孔尺寸，避免管路阻力过大导致电机过载发热。该结构的设计没有采用复杂的定制化零件，大部分标准件都采用通用规格，后续备件更换的采购成本较低，适合批量配套在小型工业设备上作为标准送风单元使用。
