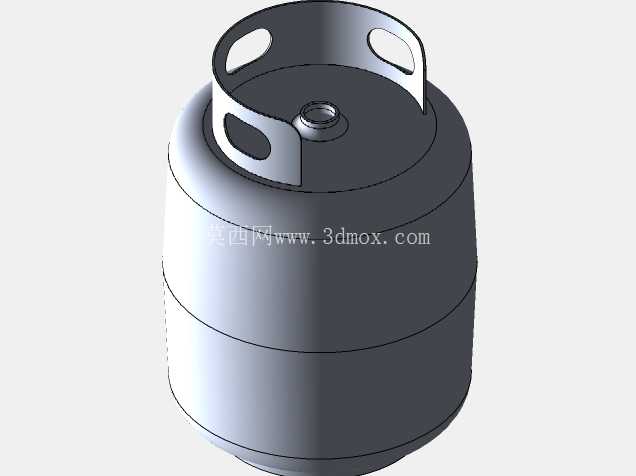

便携提手式密封承压储液金属罐体结构

　　在户外作业、小型流体存储转运、实验室试剂中转、小型餐饮配套供气供液等场景中，这类带一体化提手的密封承压金属罐体是应用频次极高的通用储装部件。不同于大型工业固定储罐，这类小型罐体的核心设计目标是兼顾便携转运能力与中等压力下的密封可靠性，同时要控制整体重量，降低单人搬运的负荷。从结构设计逻辑来看，罐体采用三段式旋压成型结构，底部为圆弧过渡的平底结构，既保证放置时的静态稳定性，避免放置时出现侧倾，又通过圆弧过渡消除了直角结构带来的应力集中问题，在承受内部压力时，应力可以沿着圆弧面均匀分散，不会在底部折角处出现应力峰值导致长期使用后开裂。中部为等直径的直筒段，是主要的储容空间，直筒段的壁厚经过等强度校核，在额定工作压力下，筒壁的环向应力控制在材料许用应力的三分之一以内，预留足够的安全冗余，同时避免壁厚过大带来的不必要重量增加。顶部的封头采用碟形结构，相比平封头可以在相同壁厚下承受更高的内部压力，同时在封头上一体化冲压成型了对称布置的双提手结构，提手上开设的长圆形握持孔做了卷边钝化处理，搬运时不会割伤手部，双提手的对称布局让单人搬运时罐体的重心始终落在握持点的中心连线上，搬运过程中不会出现偏斜晃荡的情况。

　　顶部中心位置设置的内螺纹注液/排气接口，采用标准管螺纹设计，可以匹配通用的快插接头、阀门或者密封堵头，接口根部做了加厚凸台处理，避免频繁拆装接头时导致螺纹处开裂，凸台与封头的连接位置采用平滑圆弧过渡，减少焊接或者冲压成型时的缺陷概率。在安装边界方面，这类罐体的外径控制在300毫米以内，整体高度不含接口的情况下约350毫米，底部平底的直径与筒身直径的比值为0.85，放置在常规的操作台、货架或者小型运输支架上时，不需要额外的固定抱箍就可以保持稳定，如果需要在移动设备上安装，只需要在筒身中部加装两个对称的喉箍或者卡箍，就可以将罐体可靠固定在安装架上，不需要在罐体上额外加工安装孔，避免破坏罐体的整体密封性能。

　　从功能特性上看，罐体的所有接缝位置都采用连续焊接工艺，焊后做整体钝化与气密性测试，在0.8MPa的测试压力下保压30分钟无泄漏，可以满足低压气体、低粘度液体的密封存储需求，罐体表面做哑光喷塑处理，既可以抵御日常使用中的磕碰划伤，也能抵抗常见弱酸碱介质的腐蚀，适合在多种复杂作业环境下使用。设计过程中特意将提手的高度控制在50毫米，握持孔的宽度预留40毫米的空间，即使佩戴劳保手套也可以顺利将手伸入提手完成搬运操作，提手与封头的连接位置做了加强筋结构，单提手可以承受满液状态下整体重量1.5倍的载荷，不会出现提手变形或者断裂的问题。

　　这类罐体的容量通常设置在10升到15升区间，既可以满足单次短途转运的容量需求，又不会因为满液重量过大导致单人搬运困难，空罐重量控制在3千克以内，配合一体化的提手结构，单人就可以完成加注、转运、安装的全流程操作，不需要额外的吊装或者搬运辅助设备。在实际选型应用中，需要根据存储介质的特性选择对应的罐体材质，常规工况下采用冷轧钢板喷塑即可满足需求，如果存储有腐蚀性的介质，可以更换为304不锈钢材质，对应的壁厚可以根据压力需求做等比例调整，整体的结构形式不需要做大幅改动，具备很强的衍生适配能力。
