彩色手轮式法兰截止阀三维结构设计

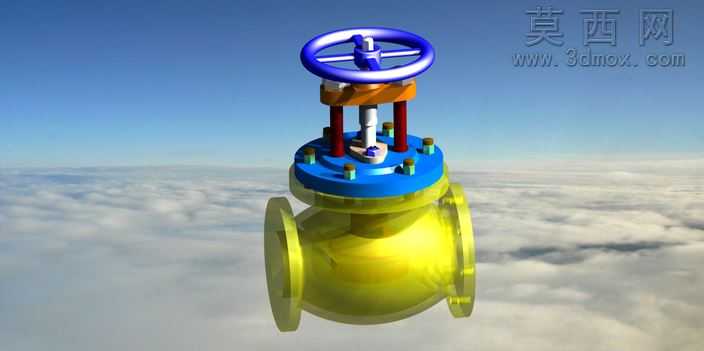

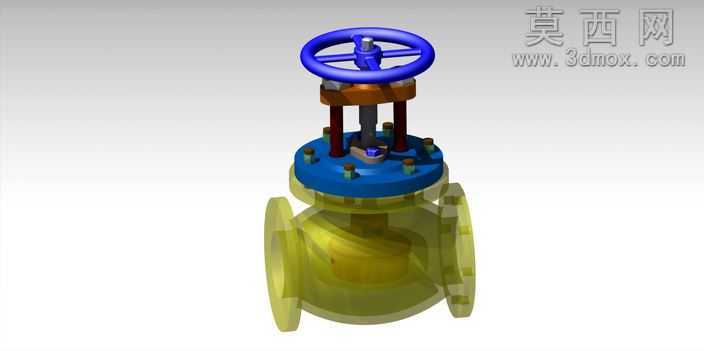

本作品为手轮驱动式法兰截止阀的三维数字化设计成果，建模阶段以工业截止阀的实际功能逻辑为核心，严格遵循管路阀件的通用设计规范，从基础结构拆分入手完成全参数化建模。首先构建阀体主体部分，采用流线型球状腔体结构，两侧设置标准法兰连接端，建模时精准控制法兰盘的螺栓孔分布、密封面尺寸公差，保证模型可直接对接通用管路的装配标准；阀腔内部的流道做圆弧过渡处理，还原真实截止阀的介质流通路径，避免直角结构带来的流阻偏差。上部阀盖部分采用螺栓紧固的连接结构，均匀布置多组紧固螺栓与阀体法兰对接，建模时还原了螺栓、螺母的标准件细节，同时预留了阀杆的穿装密封位，保证阀盖与阀体的装配逻辑完全符合实际生产要求。驱动端采用圆形手轮结构，手轮做辐条式轻量化设计，中心设置与阀杆匹配的连接嵌件，阀杆采用梯形传动螺纹结构，可将手轮的旋转运动转化为阀瓣的直线升降运动，实现管路的通断控制；阀瓣与阀座的密封面做贴合精度设计，还原截止阀的密封截断功能，阀杆外部设置防护支撑结构，搭配多根立柱连接手轮支架与阀盖，保证操作手轮时的结构稳定性。材质与渲染阶段，针对不同部件做差异化材质分配：阀体主体采用黄铜材质，调整金属粗糙度与反射参数，还原铜质阀件的温润金属光泽；阀盖、手轮支架采用亮蓝色工程漆面材质，模拟工业阀件的防锈涂装效果；手轮采用深蓝色硬质塑料材质，添加细微的磨砂质感提升真实感；阀杆、紧固螺栓采用不锈钢金属材质，调整高光反射参数突出金属冷硬质感；密封垫片采用深色橡胶材质，还原非金属部件的哑光质感。渲染场景采用高空云海背景，搭配柔和的环境天光与定向补光，突出阀件各部分的结构层次与材质差异，多角度展示截止阀的外观形态与装配关系。整个设计过程兼顾结构准确性与视觉表现力，所有部件的装配关系、尺寸比例均参考工业截止阀的实际参数，既可以作为阀件设计的参考样例，也可用于工业产品展示、教学演示等场景，完整还原了手轮式法兰截止阀的结构特点与功能逻辑。
