通用电气引擎409克轻量化安装支架

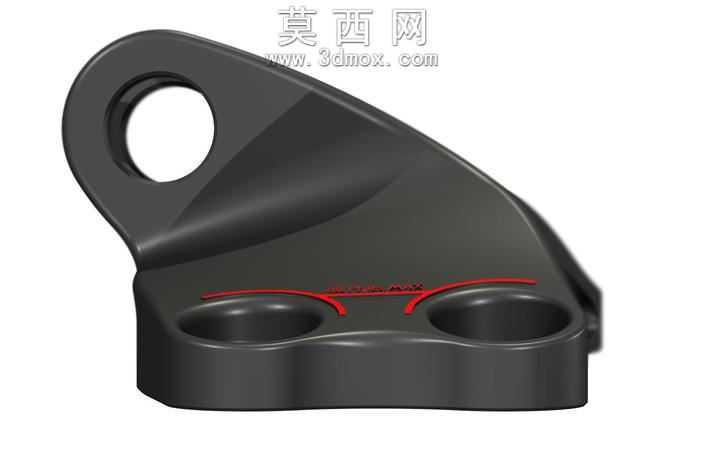

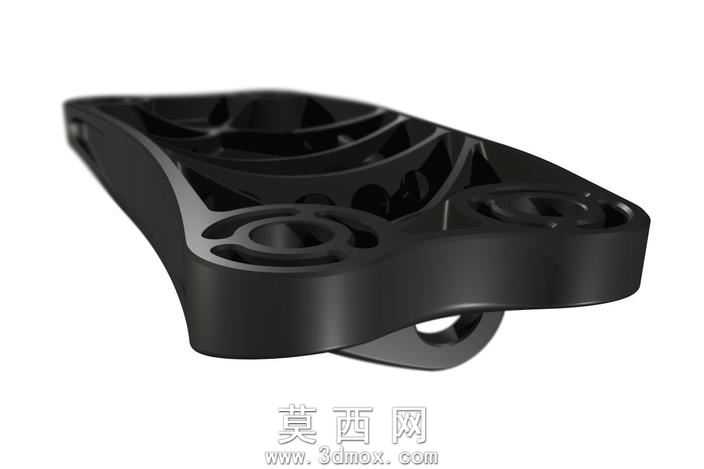

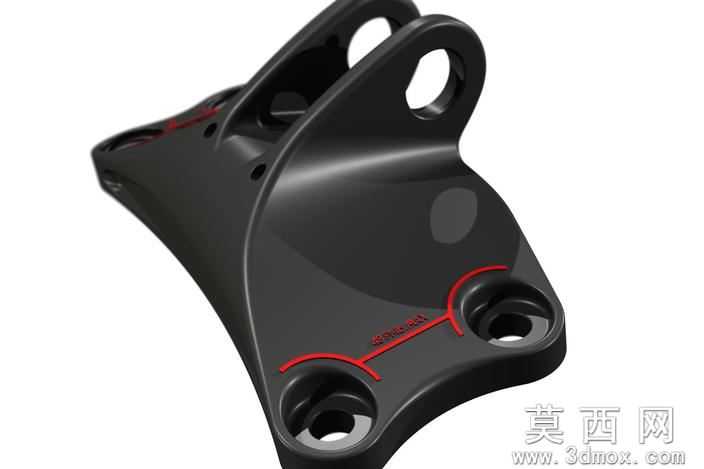

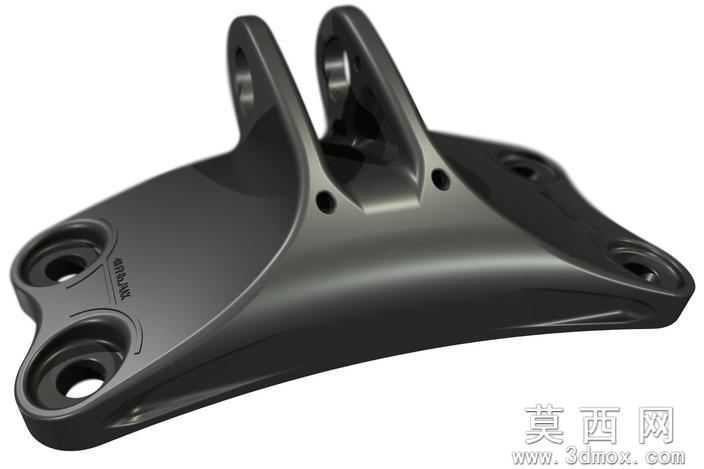

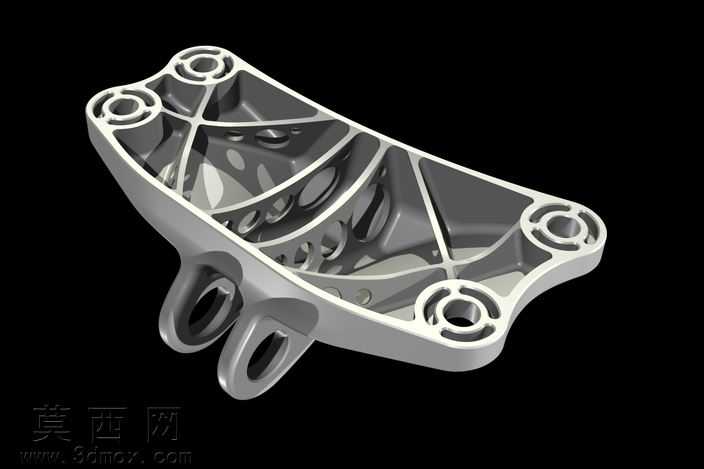

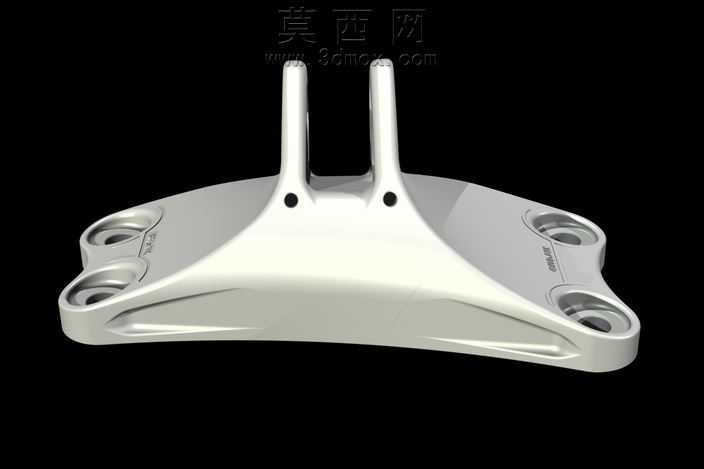

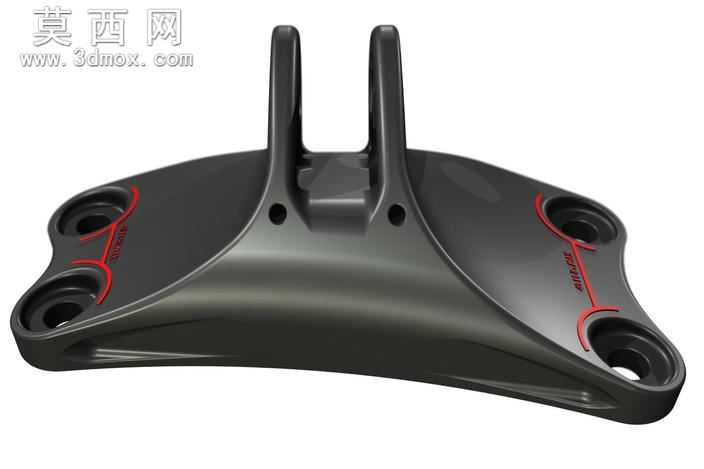

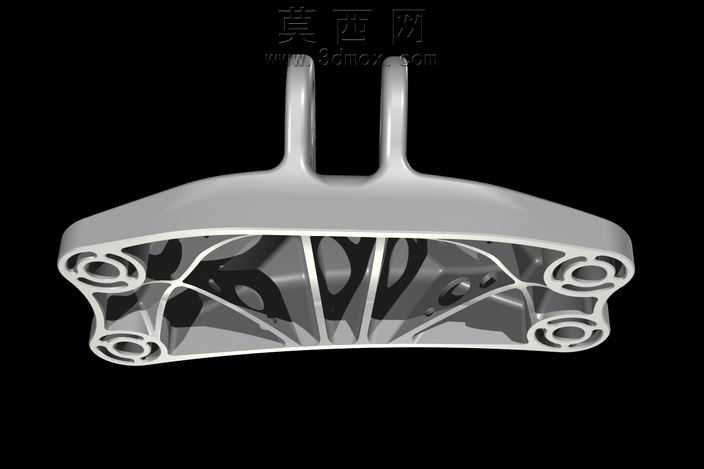

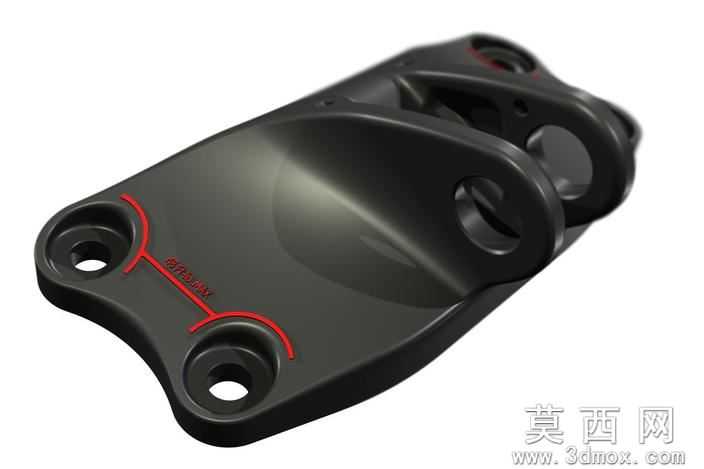

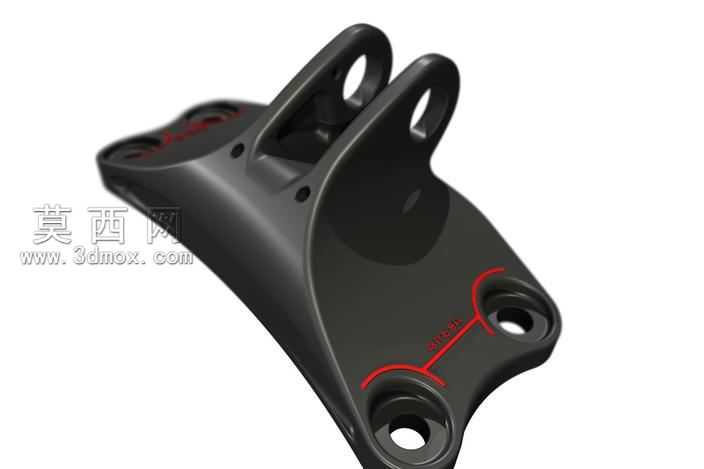

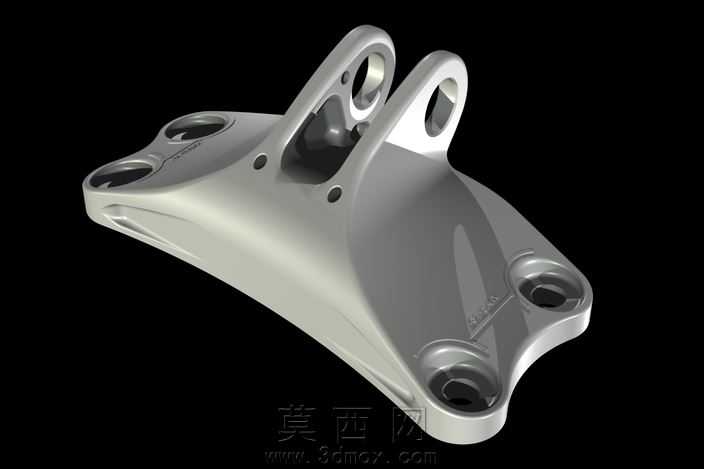

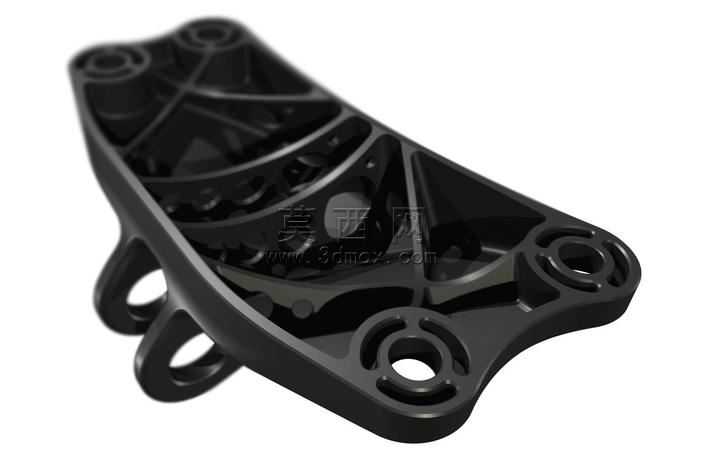

本作品为通用电气引擎配套的轻量化安装支架三维模型，整体建模过程严格遵循工业零部件设计规范，在三维建模软件中首先完成基准面的搭建，以引擎安装点位的空间坐标为核心参考，先绘制主体底座的轮廓草图，通过拉伸、放样命令生成底座的基础曲面，底座采用流线型的变厚度过渡设计，边缘做了连续的圆角处理，既避免应力集中问题，也减少了不必要的材料冗余。上部的两个对称凸耳结构通过凸台拉伸生成，凸耳上的安装孔位严格匹配引擎对接端的螺栓规格，孔位周边做了局部加厚处理，提升连接部位的结构强度。建模过程中对所有安装孔的同轴度、安装面的平面度都做了参数化约束，确保模型的尺寸精度满足实际装配要求。材质渲染阶段选用了哑光金属材质模拟铸铝或高强度工程塑料的质感，表面添加了细腻的颗粒纹理还原工业零件的真实触感，孔位周边的红色标识通过贴图功能实现，清晰标注出关键检验点位的位置，渲染时采用柔和的侧光打光，凸显支架曲面的流畅过渡和结构的立体感。设计思路上围绕409克的轻量化目标展开，在保证结构强度的前提下，对非受力区域做了材料去除优化，通过有限元分析验证了支架在引擎运行工况下的应力分布，确保最大应力值低于材料的许用应力，避免出现结构变形或断裂风险。支架整体采用四点螺栓安装的固定方式，四个角的安装孔位对称分布，安装时受力均匀，能够稳定承载引擎运行过程中产生的振动与载荷，上部的双凸耳结构用于和引擎主体的对接端连接，对接面的尺寸经过反复校核，保证装配间隙符合公差要求。模型的结构细节处理到位，所有棱边都做了倒角处理，避免加工过程中出现锐边伤人的问题，同时也提升了零件的外观质感，整体结构紧凑，在满足安装固定功能的同时，最大限度控制了自身重量，符合工业零部件轻量化、高可靠性的设计趋势。
