雅马哈WR450f机车油传感器适配安装座

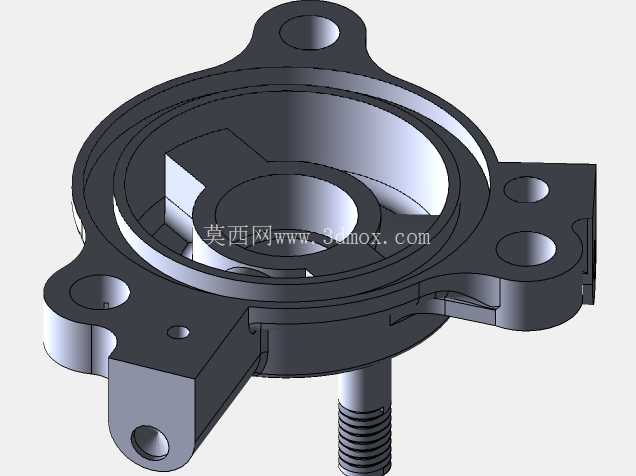

　　从结构设计逻辑来看，整个适配器采用了与发动机安装面完全匹配的法兰式定位结构，主体法兰盘上分布的多个安装孔位，完全对应原厂发动机侧盖的螺栓固定点位，不需要改动原有发动机的任何安装结构，直接替换对应位置的密封盖板即可完成固定，安装过程不需要额外的定制工装，常规的机修套筒工具就能完成装配。法兰盘的密封面做了整圈的平面度公差控制，装配时配合对应规格的耐油密封垫，就能保证与发动机壳体结合面的密封性能，避免高压机油从结合缝隙渗漏。适配器的主体腔体做了偏心式的油道连通设计，腔体内部的通油孔直接对接发动机内部的主油道位置，能够让机油直接接触到后期加装的传感器探头，保证油温、油压监测数据的准确性，不会因为油液流动死区导致监测数值出现偏差。在越野机车的动力系统运维与性能升级场景中，机油的工作状态直接决定发动机的运行寿命与动力输出稳定性，原厂动力单元往往未预留足够的油温、油压传感器安装位，不少车手或维修技师在加装监测模块时，往往需要在油道周边自行打孔攻丝，稍有不慎就会破坏缸体结构、或是出现密封失效导致机油渗漏的问题，这款适配雅马哈WR450f车型的油传感器安装适配器，正是为解决这一实际工程问题开发的结构件。

　　从安装边界来看，整个适配器的外轮廓完全避开了发动机周边的车架、排气管走线位置，突出的传感器安装螺柱长度经过严格核算，安装标准规格的温度、压力传感器后，不会和周边的离合拉线、散热管路产生运动干涉，即使是在越野场景下车辆出现大行程减震压缩、发动机小幅位移的工况下，也不会出现传感器磕碰周边部件的问题。法兰侧面延伸出的带孔固定耳，是为了给传感器线束预留固定点位，避免车辆行驶过程中线束长期晃动出现磨损破皮的问题，线束可以通过扎带直接固定在这个耳位上，顺着发动机原有线束的走向排布，不会额外增加布线的杂乱程度。

　　在细节结构处理上，所有的安装孔位都做了倒角处理，避免装配时螺栓刮伤密封垫影响密封效果，传感器安装的螺纹孔做了通止规校验，保证和标准规格传感器的螺纹配合精度，螺纹底部预留了足够的密封槽，可以配合铜垫片或者密封胶实现螺纹部位的静密封，杜绝机油从螺纹连接处渗漏的可能。整个零件的壁厚分布经过受力校核，法兰最薄的位置也能承受发动机主油道的最高工作油压，不会在长期油压脉冲作用下出现开裂变形的问题，同时尽可能控制了整体重量，不会给发动机侧部增加过多的额外负载。

　　实际装车使用时，维修人员只需要拆下发动机对应位置的原厂盖板，清理干净结合面的旧密封胶，将适配好密封垫的适配器对准螺栓孔位锁紧到规定扭矩，再将选配的油温、油压传感器拧入适配器的安装螺柱，接好线束就能完成整套监测模块的加装，整个过程不需要对发动机本体做任何破坏性加工，后期如果需要恢复原厂状态，只需要拆下适配器换回原厂盖板即可，不会留下任何改装痕迹。对于越野摩托车的赛事运维、日常深度养护来说，这类适配结构件解决了加装监测模块时的结构干涉、密封可靠性问题，不需要工程师针对每台车单独做定制化的支架设计，大幅降低了改装过程中的设计与加工成本，也避免了自行改装带来的密封失效、结构强度不足等隐患。
