户外运动腕表表壳结构三维设计

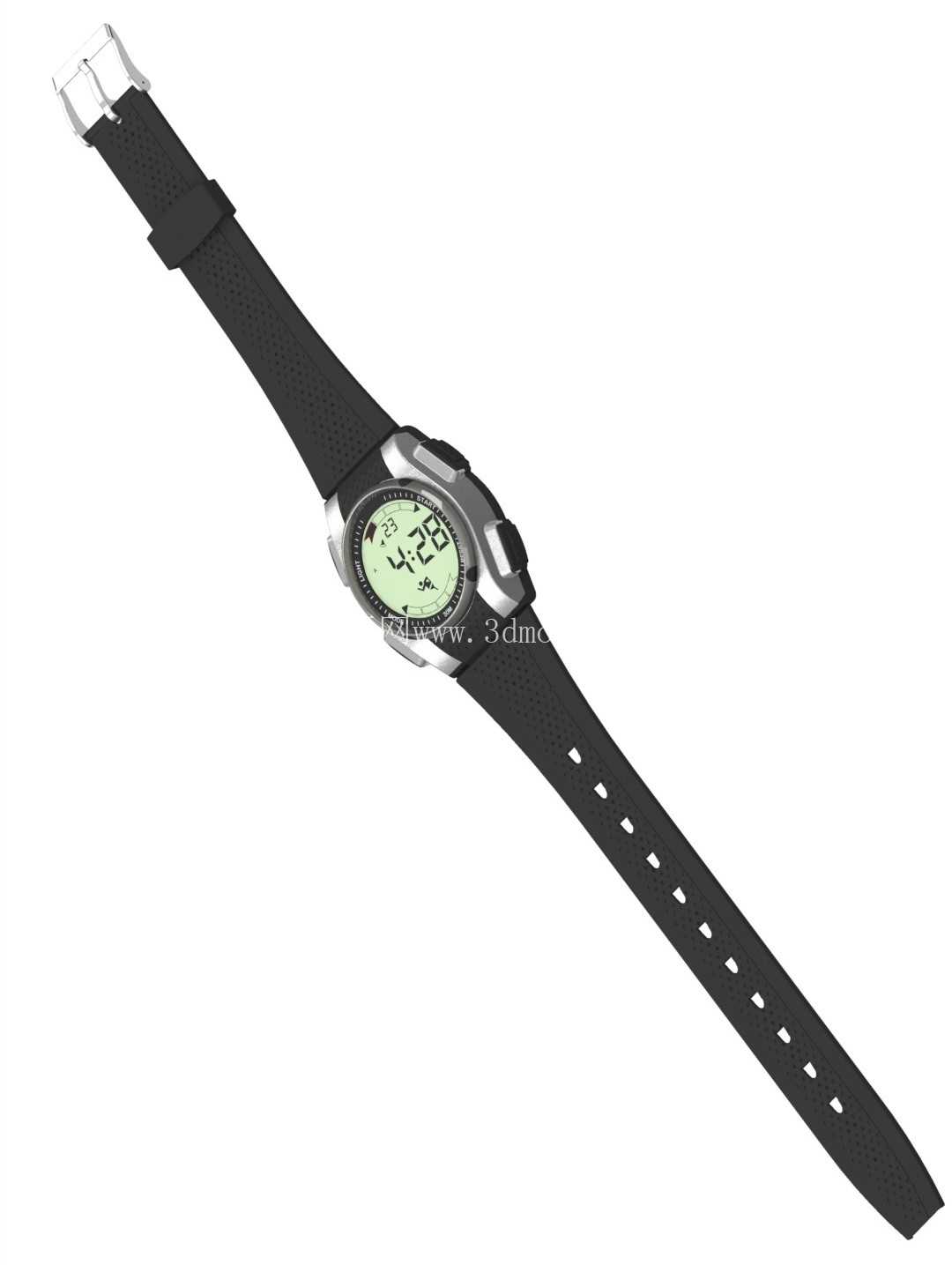

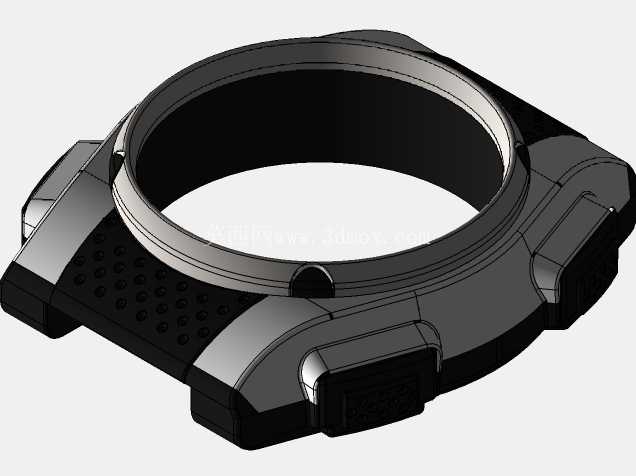

　　本次呈现的是户外运动腕表的表壳主体结构三维设计，从结构工程师的实操视角出发，该部件作为智能穿戴设备的核心承载构件，需要同时兼顾防护性能、佩戴舒适度与内部元器件的安装适配性，在户外场景的实际使用中，表壳需要承受日常磕碰、汗水侵蚀、温度骤变等多重考验，因此结构设计阶段的每一处细节都需要结合实际使用工况反复校核。从外形轮廓来看，该表壳采用方圆过渡的造型设计，表圈位置做了阶梯式凸起结构，一方面能够在手表意外跌落时优先接触受力面，避免表镜直接受到冲击，另一方面阶梯结构也为表镜的密封粘接预留了定位槽位，可配合防水胶圈实现IP68级别的防水防尘能力，满足户外涉水、沙尘环境下的使用需求。表壳两侧的按键区域做了内凹式防护设计，按键周边的凸起筋位能够在侧面受到撞击时分散冲击力，避免按键直接受力出现卡滞或损坏，同时按键安装位预留了0.15mm的装配间隙，配合硅胶密封圈可兼顾按键手感与防水性能。表壳底部的点阵式凹陷结构并非单纯的装饰设计，实际是为了增加佩戴时与皮肤之间的空气流通间隙，减少长时间运动出汗导致的皮肤闷湿问题，同时点阵结构也能在一定程度上增加表壳底部的结构刚性，避免佩戴时挤压变形挤压内部电池与传感器模块。

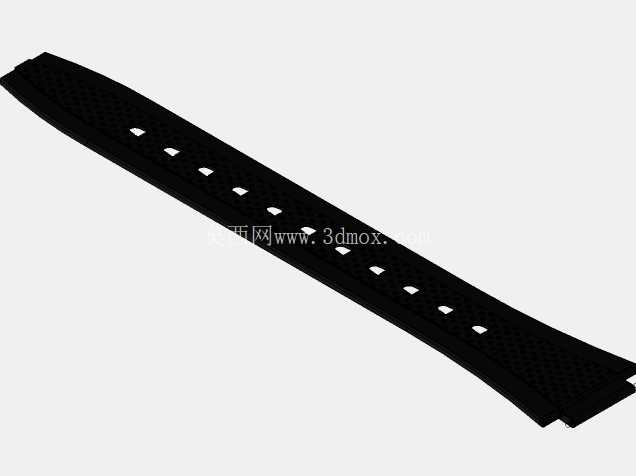

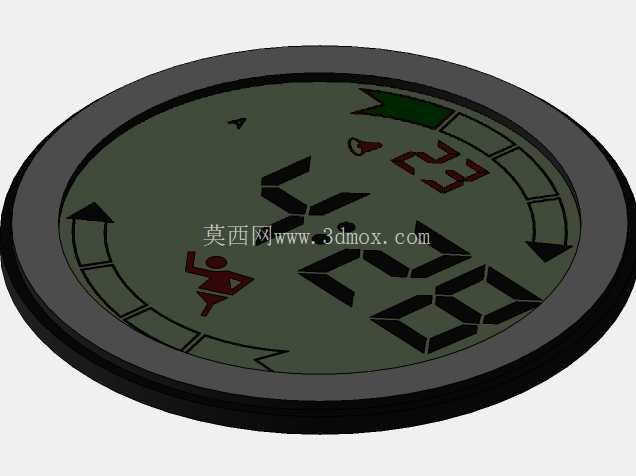

　　从内部安装边界来看，表壳内部的腔体尺寸经过精准核算，可容纳圆形显示屏、主板、锂电池以及心率传感器模组，腔体四周预留了2mm的走线槽位，避免内部线束挤压导致的接触不良问题，表壳四角的内凹柱位是主板与底盖的安装固定位，柱位根部做了R0.8的圆角过渡，避免注塑成型时出现应力集中导致的柱位断裂问题。表耳位置采用一体化成型设计，与表带的连接轴孔做了沉孔处理，连接轴装入后不会突出表耳侧面，避免佩戴时剐蹭衣物或皮肤，表耳的弧度经过人体工学优化，与手腕的贴合角度控制在12度左右，长时间佩戴不会出现明显的压痕。

　　在材质选型的适配设计上，该表壳结构预留了纤维增强尼龙与不锈钢两种材质的成型收缩余量，若采用尼龙加玻纤材质注塑成型，壁厚控制在1.8mm即可满足结构强度要求，若采用不锈钢粉末冶金成型，壁厚可调整至1.2mm，能够进一步降低表壳整体重量。表圈位置的亮面与磨砂面分界设计，既能够提升产品的外观层次感，也能在实际使用中减少亮面区域的划痕占比，日常佩戴产生的细微划痕大多集中在磨砂区域，不会过于显眼。从结构可靠性角度出发，表壳所有的棱角位置都做了不小于R0.3的圆角处理，一方面是避免注塑或粉末冶金成型时出现尖角缺料的问题，另一方面也能消除尖角位置的应力集中点，提升表壳的抗摔性能。

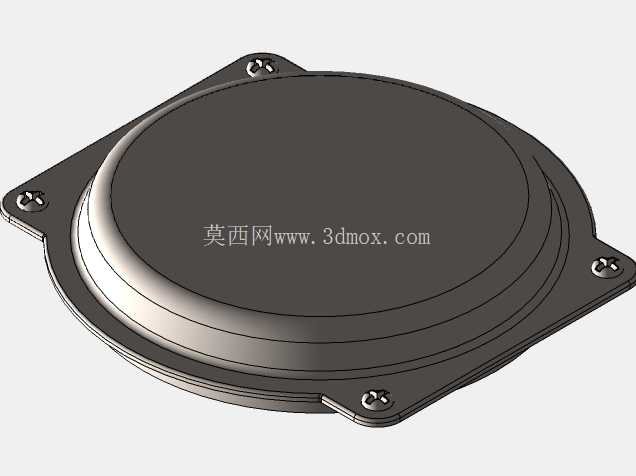

　　在实际的产品开发流程中，该三维结构可直接用于手板打样验证，通过3D打印制作手板后可直接进行装配测试、防水测试与跌落测试，根据测试结果再对局部壁厚、筋位厚度做微调即可进入开模阶段，能够大幅缩短产品的开发周期。针对户外运动场景的特殊需求，表壳侧面还预留了传感器开孔的封堵位，若后续需要增加气压检测、温度检测功能，可直接在预留位开孔安装传感器，无需重新调整整体结构，具备一定的功能拓展性。表壳与底盖的连接采用螺丝固定加防水胶圈的设计，四个固定螺丝的位置均匀分布在表壳四角，锁紧力均匀分布在防水胶圈上，可避免局部压力过大导致的胶圈变形漏水问题，同时螺丝孔位做了沉孔设计，螺丝装入后不会突出底盖表面，保证佩戴时的贴合度。
