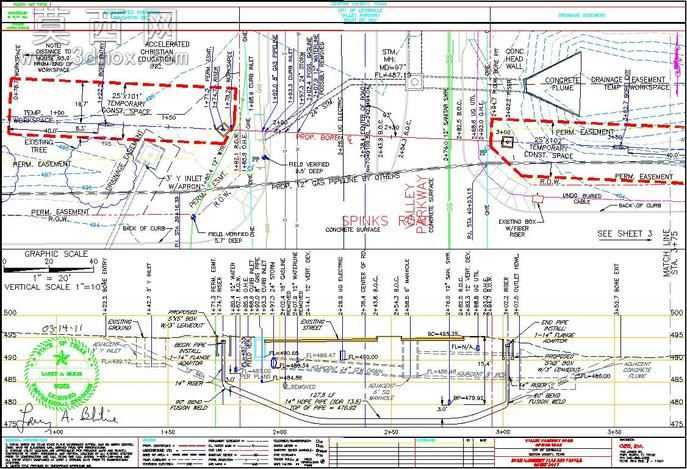

工程方向生计划概要孔结构设计图纸

本套设计围绕典型工程孔位的全流程施工规划展开，依托三维建模逻辑完成二维工程图纸的精准绘制，完整呈现孔位从前期地形勘测到最终施工落地的全维度设计逻辑。在建模前期，设计团队首先完成现场地形数据的采集整合，将场地高程、周边管线分布、既有建筑基础位置等参数逐一录入三维软件坐标系，通过曲面建模功能还原真实场地的地形起伏特征，为孔位的路径规划提供精准的空间参照。孔体结构建模阶段，严格遵循工程施工的精度要求，对孔的垂直段、倾斜过渡段、水平延伸段分别进行参数化建模，每一段的孔径变化、壁厚参数、衬砌结构都按照行业规范设置对应尺寸，同时对孔体与周边既有管线的交叉位置做碰撞检测，提前规避施工过程中可能出现的结构冲突问题。图纸中同步标注了不同施工段的工艺要求，包括钻孔角度控制参数、护壁材料选型、密封结构设计细节，所有标注信息都与三维模型的参数一一对应，确保施工人员能够通过二维图纸快速还原三维空间的结构关系。材质表现层面，针对不同功能的结构部件做了明确的线型区分，混凝土护壁、钢制套管、排水管线、通讯管线分别采用对应的标准线型与颜色标注，即使在二维图纸上也能清晰区分不同材质的构件分布。设计思路上，整套方案兼顾施工可行性与后期运维需求，在孔位路径规划时特意避开了地质不稳定区域，同时预留了后期管线扩容的空间，图纸中附带的方向生计划概要，完整梳理了施工流程的先后顺序、各节点的验收标准、风险点位的应对方案，将三维建模阶段推演的施工流程转化为可落地的执行指引。此外，图纸中还整合了周边场地的排水坡度、植被分布、临时道路规划等配套信息，让孔位施工能够与整体场地工程形成协同，避免出现局部施工与整体规划脱节的问题，每一处尺寸标注都经过反复校验，确保与三维模型的空间位置完全匹配，为现场施工提供可靠的技术依据。
