20毫米内径易格斯带法兰滑动轴承三维设计

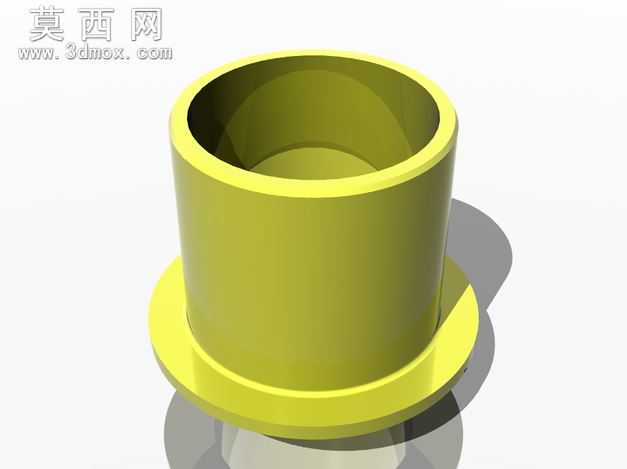

本作品为带法兰型滑动轴承的三维参数化建模成果，建模过程严格遵循易格斯JFM系列iglidurJ-2023规格的尺寸规范，以20毫米内径、23毫米外径、21.5毫米总长度为核心设计基准，完整还原了该类轴承的结构特征。建模阶段采用自底向上的设计思路，首先绘制法兰端的截面轮廓，通过回转特征生成轴承的主体筒身结构，再对法兰与筒身的衔接处做圆角过渡处理，避免应力集中的结构缺陷，同时精准控制法兰盘的厚度与外径尺寸，保证安装时的定位贴合精度。材质渲染阶段选用工程塑料的哑光质感表现，还原iglidurJ材质自润滑、耐磨的视觉特征，通过调整环境光的漫反射参数，突出筒身内壁的光滑度与法兰端面的平整度，让模型整体呈现出真实的工业零件质感。结构设计上重点还原了该类无油滑动轴承的核心特点：一体成型的法兰结构可在安装时实现轴向定位，无需额外加装定位挡圈，直筒型的内孔保证与轴件的配合间隙符合公差要求，筒身外壁与安装座孔的配合面做了等径处理，确保装配后的同轴度。建模过程中对所有尺寸做了参数化关联，若需调整内径、外径或总长度参数，可直接通过修改特征参数快速生成对应规格的模型，无需重新绘制草图。渲染阶段采用工作室光照环境，通过多角度光源投射凸显零件的轮廓层次，法兰边缘的倒角、筒身端口的细微倒角都做了精细化建模，还原真实零件的加工工艺细节，模型的几何拓扑结构规整，无破面、重叠面等建模缺陷，可直接用于装配验证、工程出图或3D打印样件制作。该类法兰滑动轴承多用于低载荷、低速运转的传动场景，自润滑材质无需额外加注润滑油，适合在食品加工、办公设备、轻工机械等对清洁度有要求的工况中使用，建模时充分考虑了实际装配的干涉问题，法兰盘的外径尺寸预留了安装螺栓的操作空间，筒身长度适配常规安装板的厚度，保证模型导入装配环境后可直接完成虚拟装配验证。
