层叠式铁芯按压装配工装结构设计

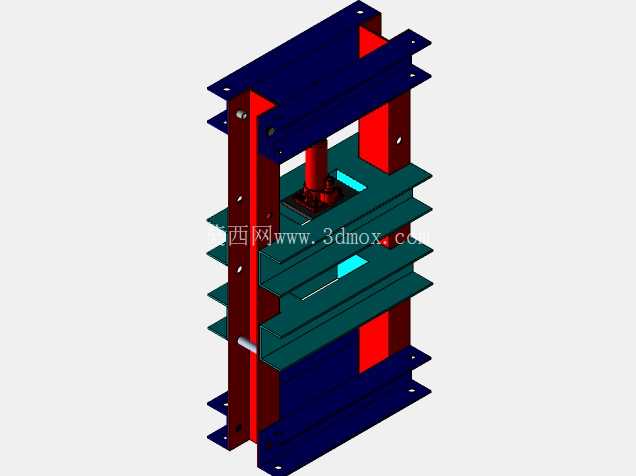

　　在中小功率电源变压器的批量生产环节，铁芯叠片的压合定位精度直接决定成品的空载损耗、噪音水平与绕组装配适配性，这套层叠式按压结构正是针对EI型、CD型铁芯叠装工序开发的专用作业工装，区别于通用液压机的开放式压合作业，该结构从叠片定位、导向限位、压合行程控制三个核心维度做了针对性适配，能适配多种叠厚规格的电源变压器铁芯预压作业。从结构布局来看，整套工装采用四柱式承载框架，上下两端的深蓝色安装板为整体受力基准，板材选用Q235冷轧钢板加工，安装板四角预留的长圆形安装孔可直接固定在生产线工作台面，也可适配自动化叠片线的接驳工位，安装孔的长圆设计预留了±5mm的位置调整余量，抵消工作台安装面的加工误差，无需二次配做定位销即可完成快速装调。

　　两侧的红色立式支撑柱采用45号钢调质处理，表面做发黑防锈处理，支撑柱与上下安装板采用内六角圆柱头螺钉锁紧，配合定位销保证框架的垂直度公差控制在0.02mm/100mm以内，避免压合作业过程中出现偏载导致的叠片错位。中间层叠布置的深绿色托板为铁芯叠片的定位承载单元，每层托板对应一种规格铁芯的外形定位槽，托板之间设置等高套筒保证叠片放置的水平度，作业时可根据待压铁芯的叠厚规格，增减托板之间的调整垫片，适配从30mm到120mm叠厚的铁芯压合需求，无需更换整套工装即可快速切换生产型号。

　　中部的红色压头为直接施力部件，压头端面做了淬火处理，硬度达到HRC45-50，避免长期压合作业出现端面凹陷，压头与驱动端采用浮动连接结构，可自动补偿叠片上端面的平面度误差，保证压合力均匀作用在整个铁芯叠片端面，不会出现局部压力过大导致的硅钢片翘曲、绝缘层破损问题。两侧的黑色导向块与支撑柱上的线性导轨配合，为压头的上下运动提供精准导向，导向间隙控制在0.01mm以内，压合作业过程中压头的垂直运动偏差不超过0.03mm，彻底避免压偏导致的铁芯边缘叠片错位。

　　在实际生产场景中，这套工装可搭配手动液压驱动单元用于小批量多型号的变压器生产车间，也可对接气缸、伺服电缸驱动单元接入自动化叠装生产线，压合行程可通过调整上端安装板处的限位螺母做精准设定，压合到位后自动保压3-5秒，保证硅钢片之间的气隙控制在设计要求范围内，有效降低变压器成品的空载电流与工作噪音。从安装边界来看，整套工装的整体外形尺寸控制在长220mm、宽180mm、高380mm范围内，占用工作台面空间小，不需要对现有生产线做大规模改造即可快速投入使用，托板上的定位槽可根据不同铁芯的外形尺寸做快速更换，换型时间不超过10分钟，适配多品种小批量的柔性生产需求。设计过程中重点考虑了作业的便捷性与结构耐用性，所有受力部件均做了应力校核，在15kN的额定压合力下，框架的最大变形量不超过0.05mm，完全满足铁芯叠片压合的精度要求，同时外露的运动部件均做了倒角处理，避免作业过程中划伤操作人员，日常维护仅需定期给导向导轨加注润滑脂即可，无复杂的维护保养要求。
