贴片式AM1LS系列DC-DC电源转换器件

　　在工业控制板卡、车载电子单元、分布式供电架构这类对板上空间占用要求严苛的应用场景里，这类表贴封装的DC-DC转换模块是板级电源拓扑里的核心组成单元，它的核心作用是在前端输入电压存在波动、或是输入输出电压等级不匹配的回路中，完成直流电压的隔离或非隔离变换，为后端的MCU、传感单元、信号调理电路提供稳定的额定供电电压，避免前端母线的电压尖峰、纹波串入敏感的信号回路，造成采样偏差、芯片复位甚至器件损坏的问题。

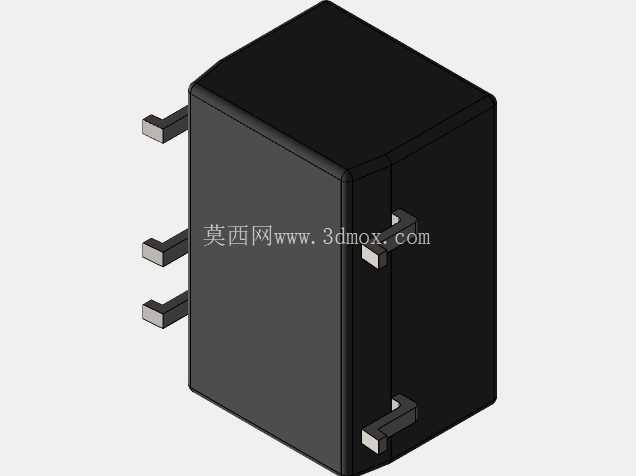

　　从结构设计的角度看，这款模块采用了全灌封的黑色塑壳封装，外壳表面做了哑光处理，既可以在量产波峰焊、回流焊工序中减少焊锡飞溅附着在壳体表面的概率，也能在长期工作时提升模块表面的散热效率，避免内部功率器件的热量堆积。三个引出引脚采用了表贴鸥翼型设计，引脚的折弯弧度、共面度公差都严格遵循表面贴装工艺的通用要求，在PCB布局时，引脚对应的焊盘尺寸需要预留合适的钢网开口，避免回流焊过程中出现立碑、虚焊、焊锡桥连的工艺缺陷；引脚的排布间距也充分考虑了常规PCB布线的线宽走线需求，不需要额外做扇出过孔就能完成功率回路与信号回路的走线连接，能有效缩短高频开关回路的走线长度，降低回路的EMI辐射水平。

　　在实际选型应用中，这类模块的安装边界需要重点关注：首先是器件在PCB上的占位尺寸，除了本体的长宽尺寸外，需要在模块本体周边预留至少1mm的工艺禁布区，避免周边布置的过高电容、接插件等元件和模块本体产生装配干涉；其次是高度方向的空间预留，这类表贴电源模块的整体高度要高于普通的贴片阻容元件，在板卡装入机箱、或是上下层板堆叠的场景中，需要核对模块顶面到上层结构件或板卡的安全间隙，避免装配时压损模块外壳。另外在布局时要尽量将模块布置在板上供电入口的近端，减少输入侧大电流走线的长度，输出侧的滤波电容要紧贴模块的输出引脚布置，最大化滤波效果，降低输出电压的纹波系数。

　　从功能特性上看，这类集成化的DC-DC模块把功率开关管、变压器、反馈控制回路、输入输出滤波电容都集成在了塑壳内部，不需要设计者在外部搭建复杂的外围电路，只需要在输入输出端布置少量的去耦电容就能完成电源回路的设计，相比分立式搭建的DC-DC回路，能大幅缩减板上的占用面积，缩短研发周期，同时模块内部的器件都经过了厂家的参数匹配与可靠性测试，在宽温工作环境、抗振动冲击的场景下，稳定性要优于分立式搭建的电路。在电力、轨道交通、工业自动化这类对可靠性要求较高的行业中，这类集成电源模块的应用占比正在逐年提升，它可以在较宽的输入电压范围内维持稳定的输出，即使前端供电出现短时的电压跌落、浪涌冲击，也能维持后端供电的连续性，保障核心控制单元的正常工作。

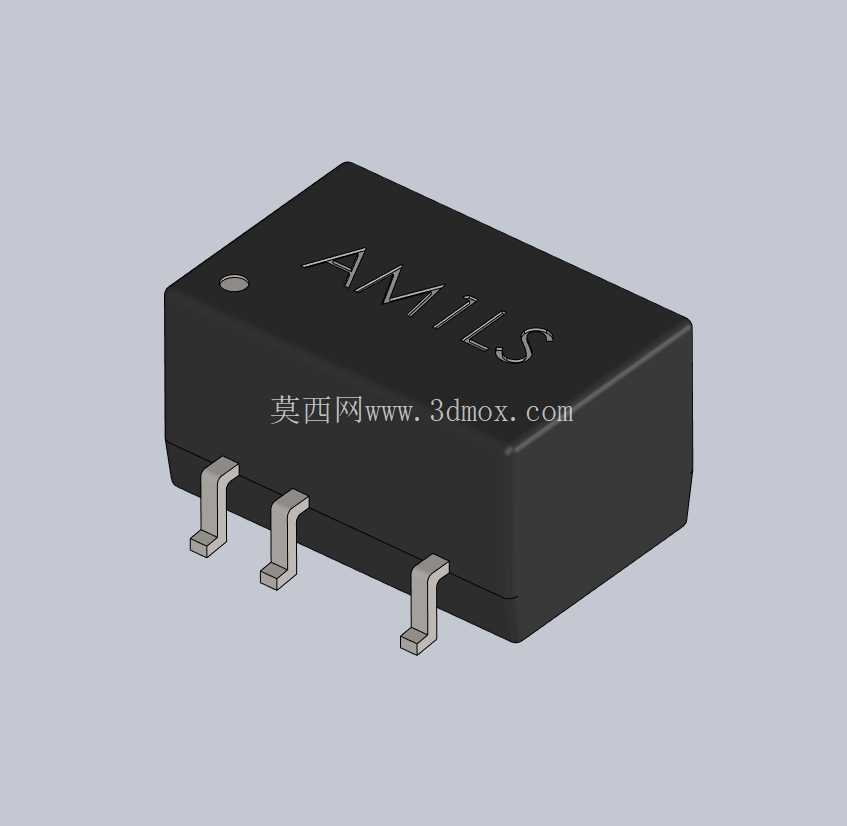

　　建模过程中需要重点还原几个关键结构特征：首先是塑壳本体的分模线位置，模块上下壳的结合缝位于本体侧面的中线位置，建模时要准确还原接缝的细微台阶特征，不能将外壳做成单一的整体块体；其次是三个引出引脚的折弯形状，鸥翼引脚的折弯半径、引脚末端的平直段长度、引脚和本体底部的间隙尺寸都要和实际器件保持一致，这些尺寸直接影响后续PCB封装制作的准确性，如果引脚的共面度、位置尺寸出现偏差，在后续的装配仿真、工艺校验环节就会出现误判；另外外壳顶面的丝印标识位置、壳体一角的圆形定位标记也要准确还原，这些细节在做整机装配的可视化渲染、生产工艺指导书制作时，能帮助产线操作人员快速识别器件的安装方向，避免反向贴装造成的板卡报废。

　　在板级热设计的考量上，这类模块在满负载工作时会有一定的温升，建模时可以保留壳体的壁厚参数，方便后续做热仿真时设置准确的壳体导热系数，模拟不同环境温度、不同负载率下的模块表面温度分布，判断是否需要在模块周边增加散热铜皮、或是预留散热风道，保障模块在额定寿命周期内的工作可靠性。对于需要做抗震仿真的场景，模型的质量属性、引脚的刚度参数也需要和实际器件匹配，才能准确模拟在振动工况下引脚的应力分布，提前发现引脚疲劳断裂的潜在风险。
