电源变压器用方形弹簧座板结构件

　　在中小功率电源变压器的装配体系中，弹簧座板是承担弹性支撑、定位限位、载荷分散功能的核心结构零件，这类零件通常布置在变压器绕组与外部安装壳体的衔接位置，或是铁芯叠片组的端部压紧区域，用来抵消变压器运行过程中因电磁振动、温度形变带来的装配间隙变化，避免长期运行后出现绕组松动、铁芯异响、接线端应力疲劳断裂等常见故障。

　　从实际应用场景来看，这类方形弹簧座板多用于开放式安装的工频电源变压器，常见于工业控制机柜电源模块、小型输配电配套变压单元、机床设备内置供电模组等场景，区别于圆形端盖类压紧件，方形结构的座板更适配矩形截面的铁芯与绕组布局，能够在有限的安装空间内最大化覆盖压紧接触面，减少局部应力集中对铁芯叠片绝缘层的损伤。

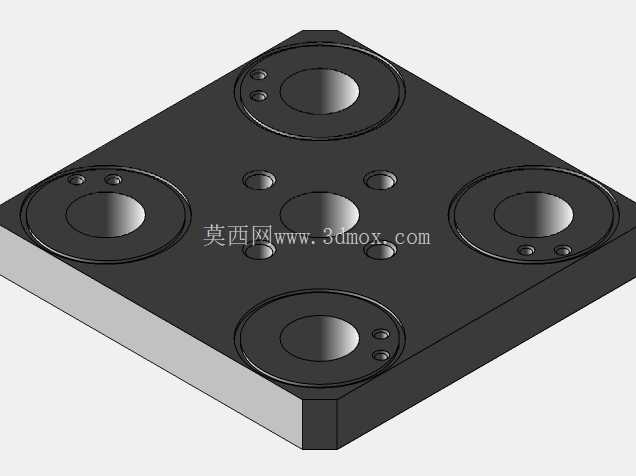

　　该座板的整体外形为正方形厚板结构，厚度方向预留了足够的刚性余量，避免在弹簧持续压紧力作用下出现板面翘曲变形，四个角位对称布置的沉孔结构，是用来匹配圆柱螺旋压缩弹簧的安装定位，每个沉孔的深度与直径都经过适配计算，刚好可以容纳弹簧的端部圈，防止弹簧在受压缩形变时出现径向偏移、侧翻弹出的问题；每个沉孔旁侧的两个小直径定位孔，是用来穿装定位销，将座板与相邻的绝缘垫板、壳体安装面做精准对位，避免装配过程中出现位置偏移导致弹簧受力不均。板面中心位置的大直径沉台，是用来避让变压器中心的拉紧螺杆或是绕组引出线的走线空间，沉台周边均匀分布的四个小凸台结构，能够在装配时与绝缘垫片形成点状接触，减少平面加工误差带来的贴合间隙，保证四个角位的弹簧压缩量保持一致，让整个压紧面的受力均匀分布。

　　设计这类零件时，首先要匹配对应变压器的额定压紧力需求，计算弹簧的工作压缩量，再反向推导座板的厚度与材质选型，通常这类座板会选用冷轧低碳钢板加工，表面做发黑防锈处理，兼顾刚性与加工成本；其次要严格控制各个安装孔的位置度公差，尤其是四个角位弹簧安装位的对称度，一旦位置偏差超过允许范围，会导致弹簧偏载，长期运行后弹簧出现永久形变，丧失压紧作用。安装边界方面，座板的外轮廓尺寸需要比变压器铁芯的截面尺寸单边预留2-3mm的间隙，避免装配时与铁芯侧边、绕组包带产生刮擦，中心沉台的直径要比拉紧螺杆的直径大5mm以上，给热胀冷缩留出足够的形变余量，所有孔位的边缘都做了倒角处理，防止锐边割破绝缘垫片或是接线绝缘层。

　　在实际装配流程中，这类座板需要配合对应刚度的压缩弹簧使用，装配时要按照对角线顺序逐步拧紧固定螺母，保证四个角位的弹簧压缩量差值控制在0.5mm以内，避免单侧受力过大导致铁芯叠片错位。座板的板面平面度公差需要控制在0.1mm以内，防止板面倾斜导致弹簧受力方向与轴线出现夹角，产生额外的侧向分力，长期运行下会磨损相邻的绝缘部件。不同于普通的平板垫片，这类带弹簧定位结构的座板，能够让变压器的压紧结构保持持续的预紧力，即使在温度循环变化导致部件尺寸出现微小伸缩时，弹簧的形变补偿能力也能让预紧力始终保持在合理区间，大幅提升变压器的运行稳定性，降低振动带来的噪音与结构松动风险。
