工业离心式喷雾干燥成套设备结构设计

　　这套喷雾干燥设备的三维结构设计，核心围绕液态物料直接制备粉体的连续生产场景搭建，在食品、化工、医药等行业的热敏性物料干燥工序中应用广泛，比如植物提取液浓缩后制粉、化工助剂干燥、食品添加剂粉体生产等场景，都需要这类设备完成从液态到干粉的一步转化，相比传统烘箱烘干再粉碎的工艺，能大幅缩短工序流程，减少物料在多环节转运中的污染与损耗。

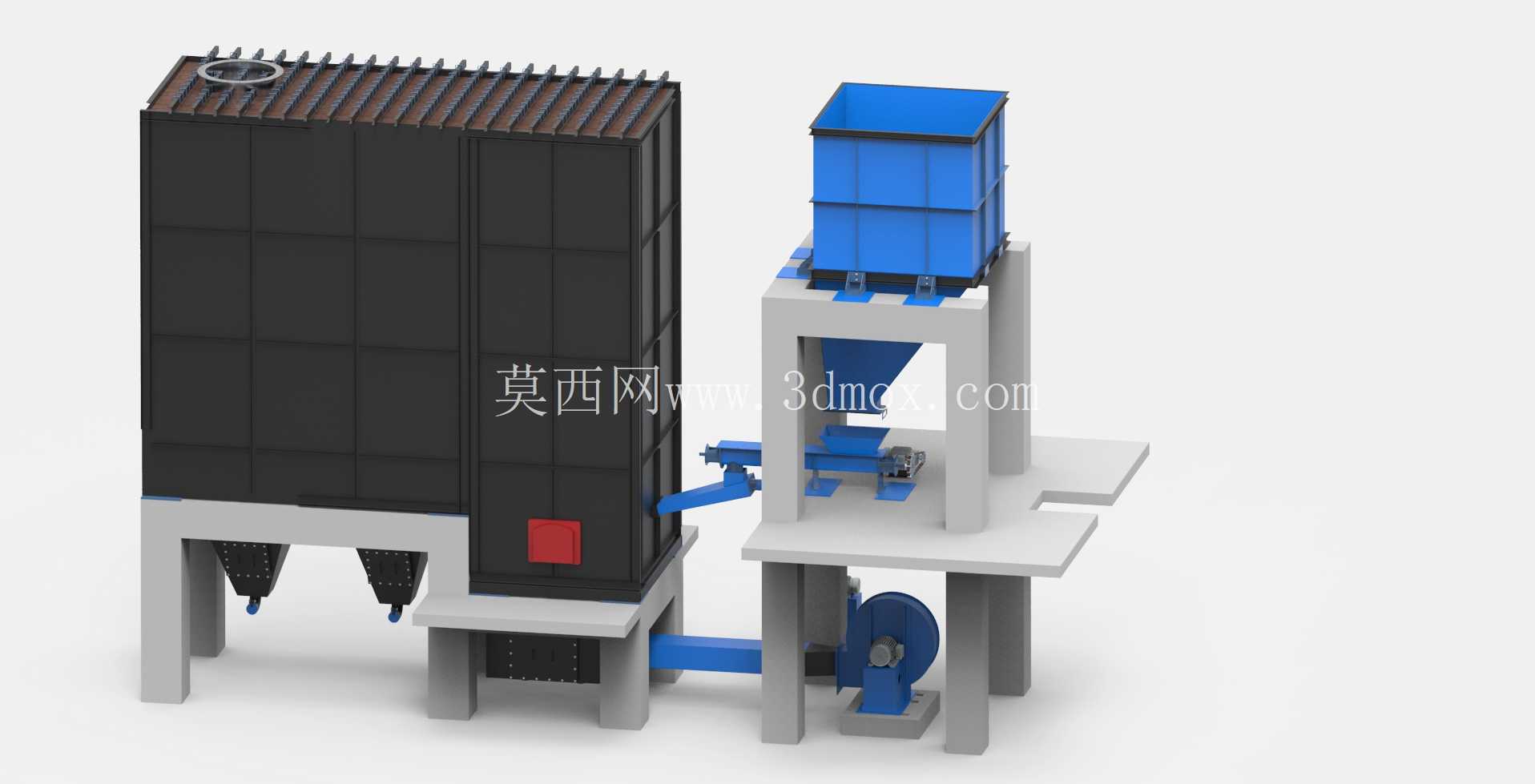

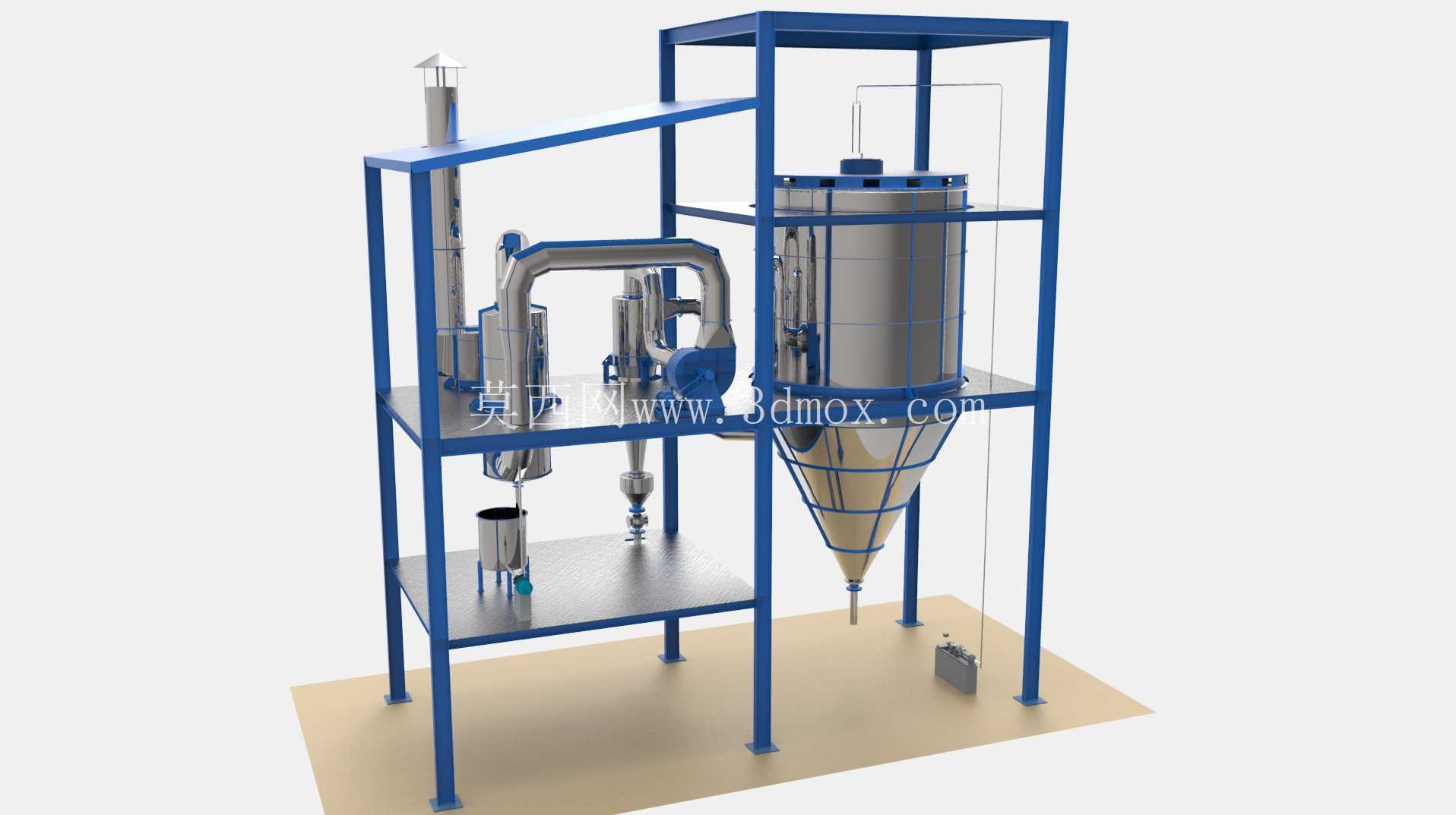

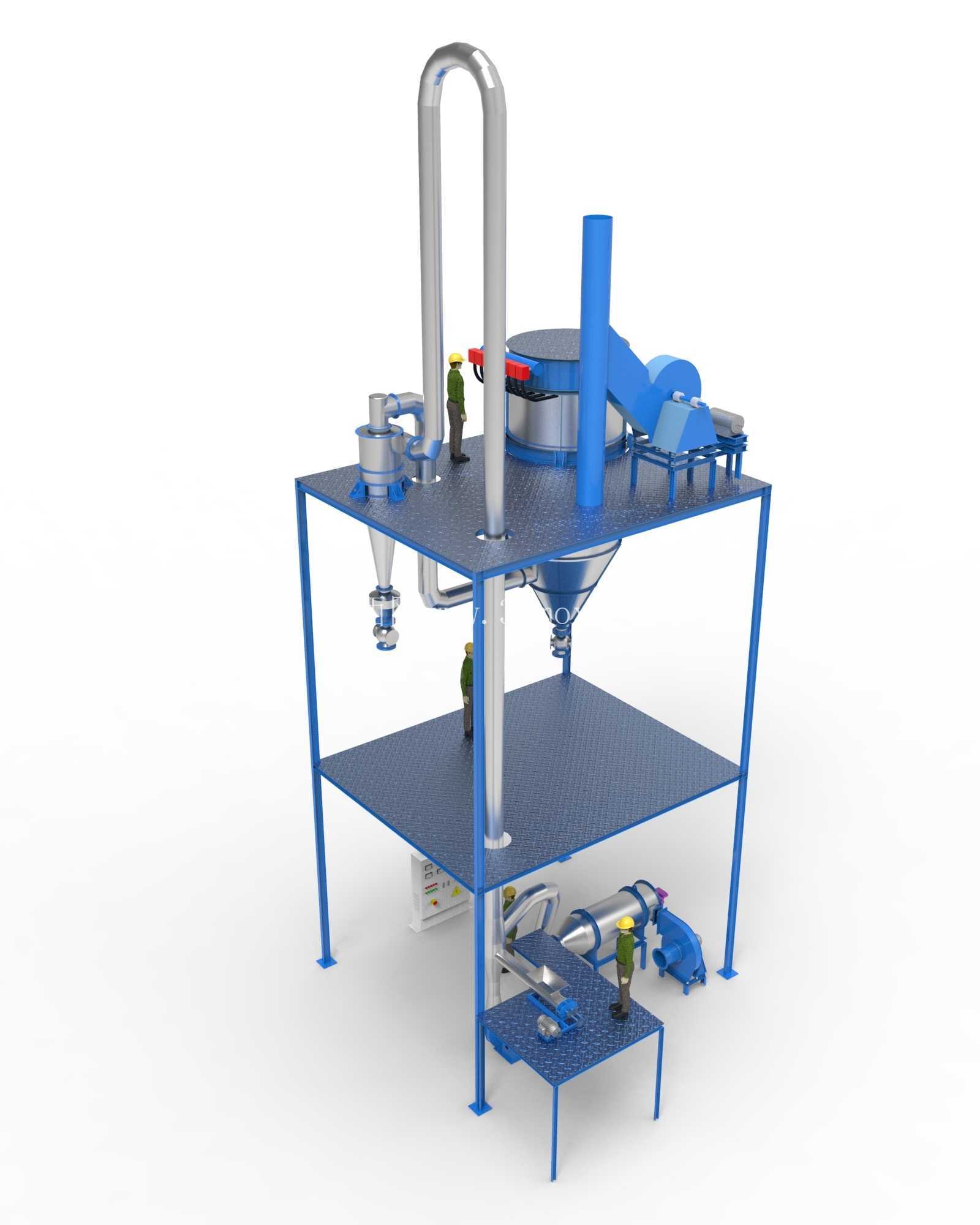

　　从设备实际用途出发，整套系统的结构排布完全匹配连续化生产的工艺逻辑：主体立式干燥塔采用上直下锥的筒体结构，直筒段为热风与雾化液滴的主要接触干燥区域，足够的筒体高度能保证液滴在下落过程中完成充分的水分蒸发，避免未干燥的液滴黏附在筒壁上造成物料结焦或残留；下部锥段的锥角设计经过反复校核，角度控制在60度范围内，保证干燥完成的粉体能够依靠自重顺利滑落到锥底出料位置，不会在锥壁产生积料，减少生产过程中的物料残留与清理难度。

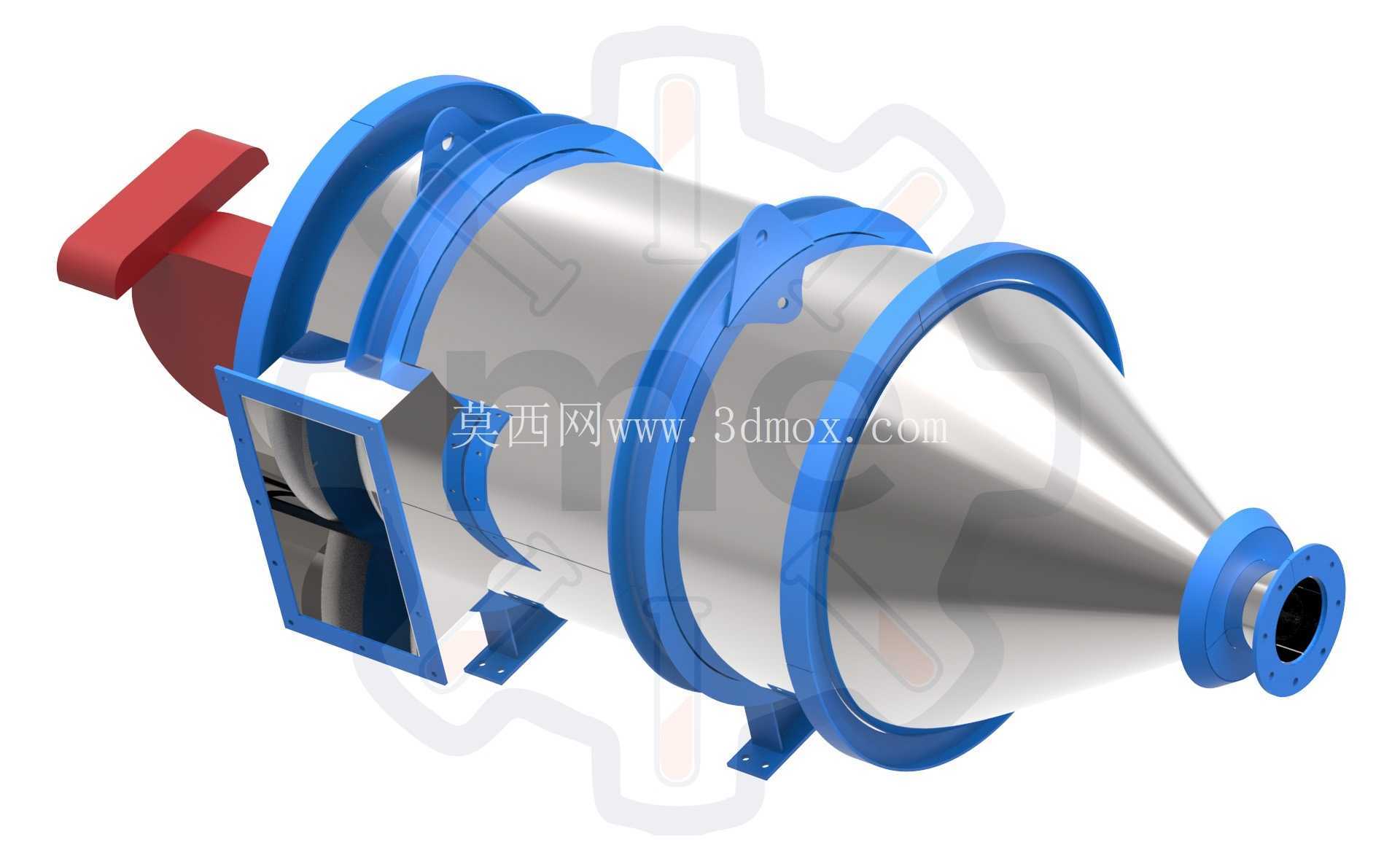

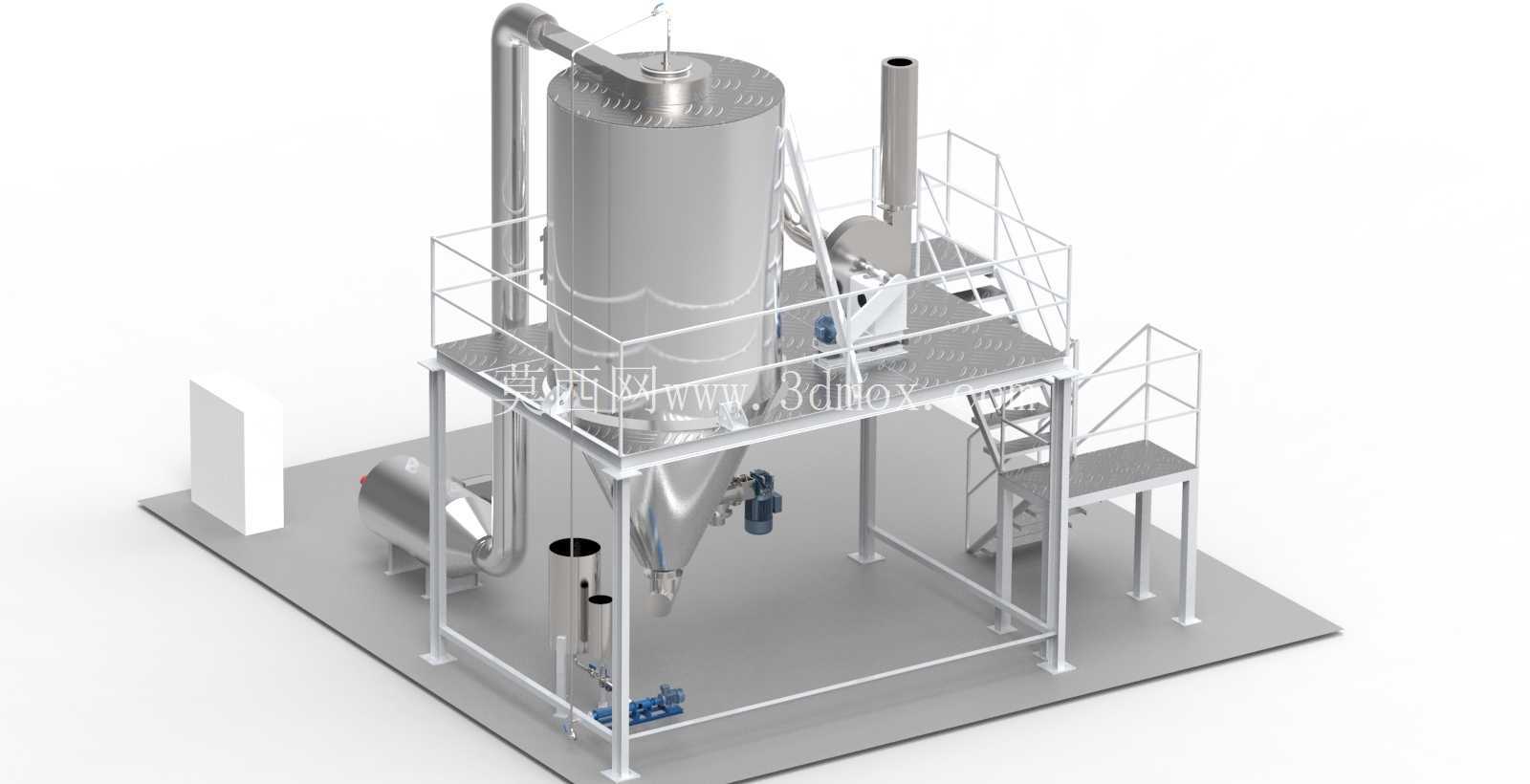

　　设备的功能模块划分清晰，塔顶位置设置雾化器安装接口，配套的热风分配器能将进入塔内的热风调整为均匀的旋流状态，避免热风偏流造成局部温度过高，影响热敏性物料的成品品质；塔侧配套的进风管道连接热风发生装置，管道上预留了温度检测、风量调节的安装位，方便生产过程中根据物料特性调整进风温度与风量参数。塔体侧面设置的操作平台采用型钢焊接框架搭配防滑花纹钢板，平台护栏高度符合工业安全操作规范，爬梯的踏步间距、护栏横杆间距都按照人体工程学与安全标准设计，方便操作人员定期对塔顶雾化器、热风分配器进行检修维护，平台的载荷设计充分考虑了检修人员、工具以及设备部件的重量，预留足够的安全余量。

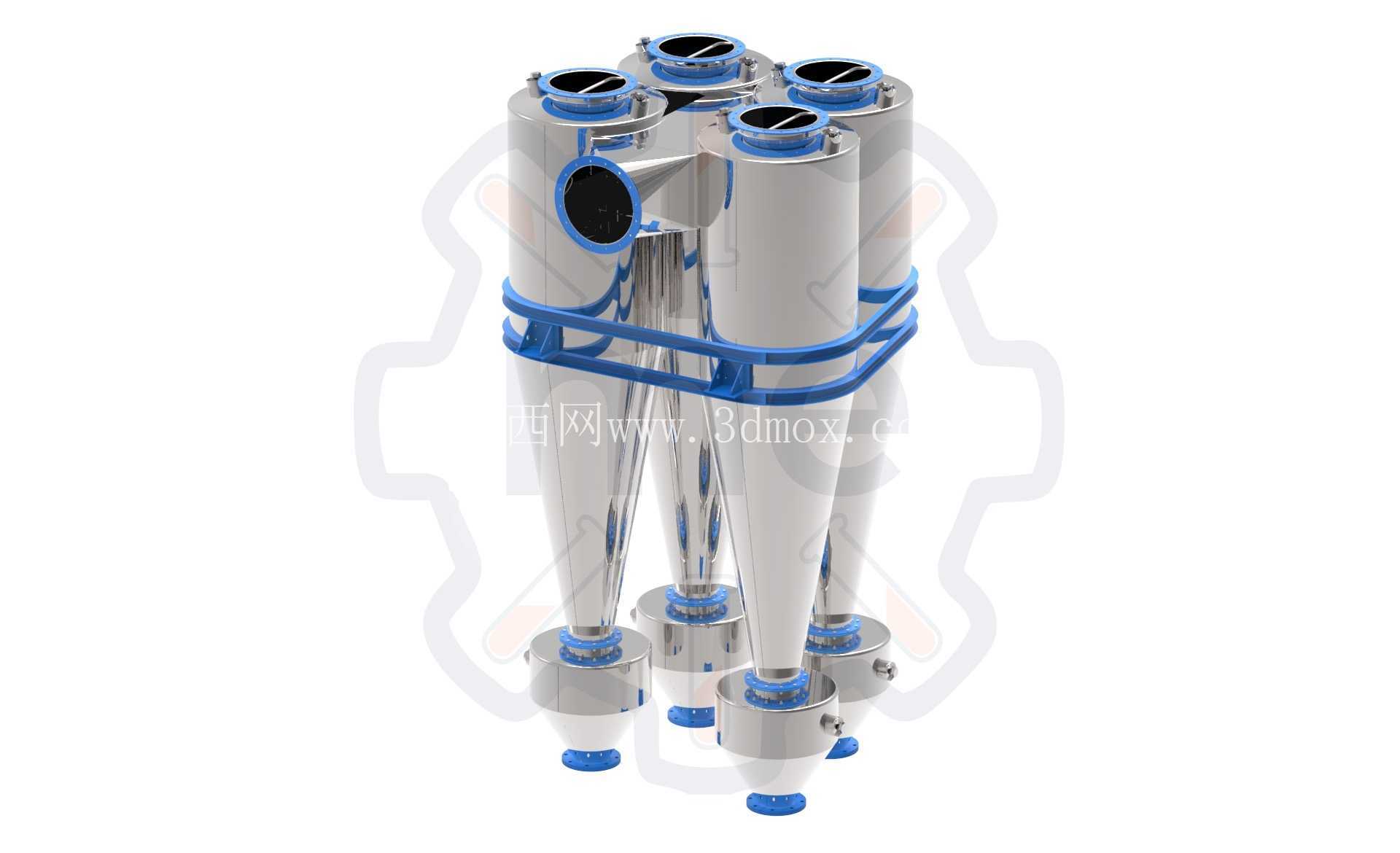

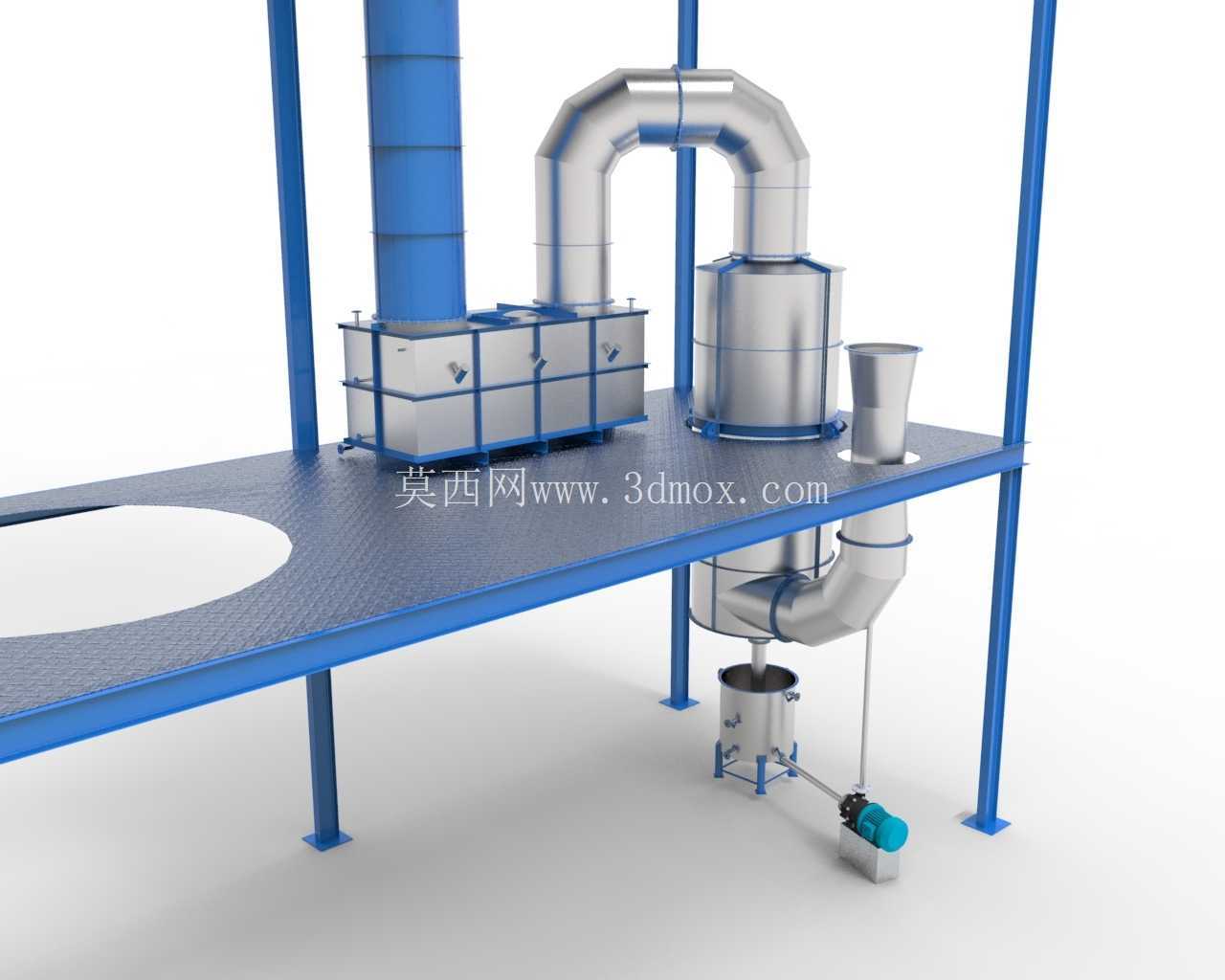

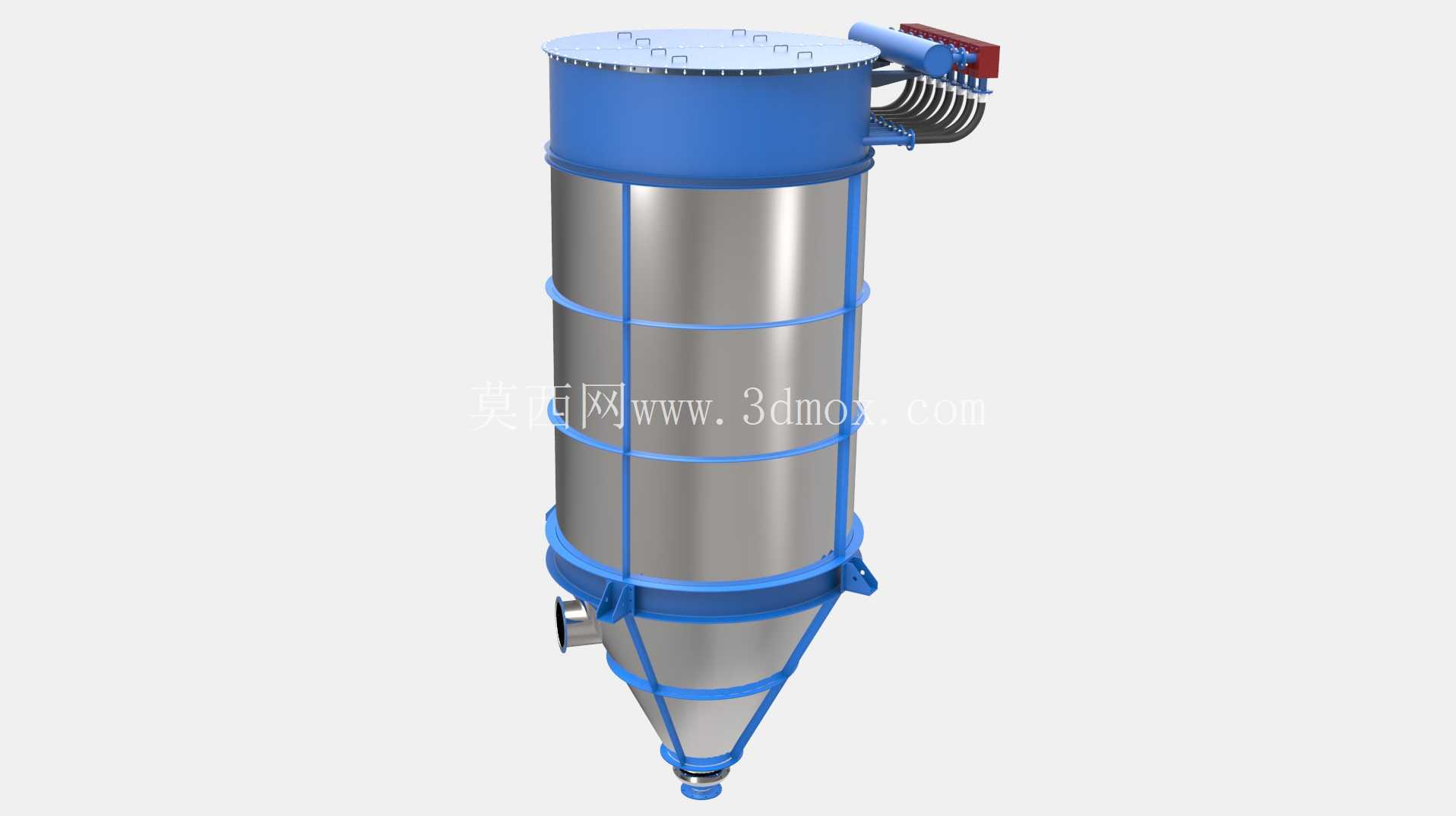

　　设备配套的气固分离系统采用旋风分离器加布袋过滤的组合结构，从干燥塔顶部抽出的带粉废气首先进入旋风分离器，依靠离心力将大部分粉体颗粒分离收集，剩余的含细粉废气再进入后续过滤装置，确保尾气排放符合环保要求，同时最大限度提高物料的收得率，减少物料损耗。整套设备的管路连接都采用标准法兰接口，方便现场安装时的对位调整，也便于后期拆卸清理与维护；设备底部的支腿采用可调式结构，能够适应安装地面的不平整度，保证整套设备的安装垂直度，避免因设备倾斜造成物料下料不畅、塔体积料等问题。

　　在设计思路上，整套结构优先考虑生产过程中的稳定性与易维护性：所有与物料接触的筒体、管道、收集部件都采用圆弧过渡设计，避免存在卫生死角，方便生产结束后的清洗作业，满足食品、医药类物料生产的卫生要求；设备的检修位置都预留了足够的操作空间，比如雾化器的拆装位置、出料阀的操作位置、观察窗的设置位置，都结合实际操作人员的作业习惯进行排布，不需要额外搭建临时工装就能完成日常操作与维护。

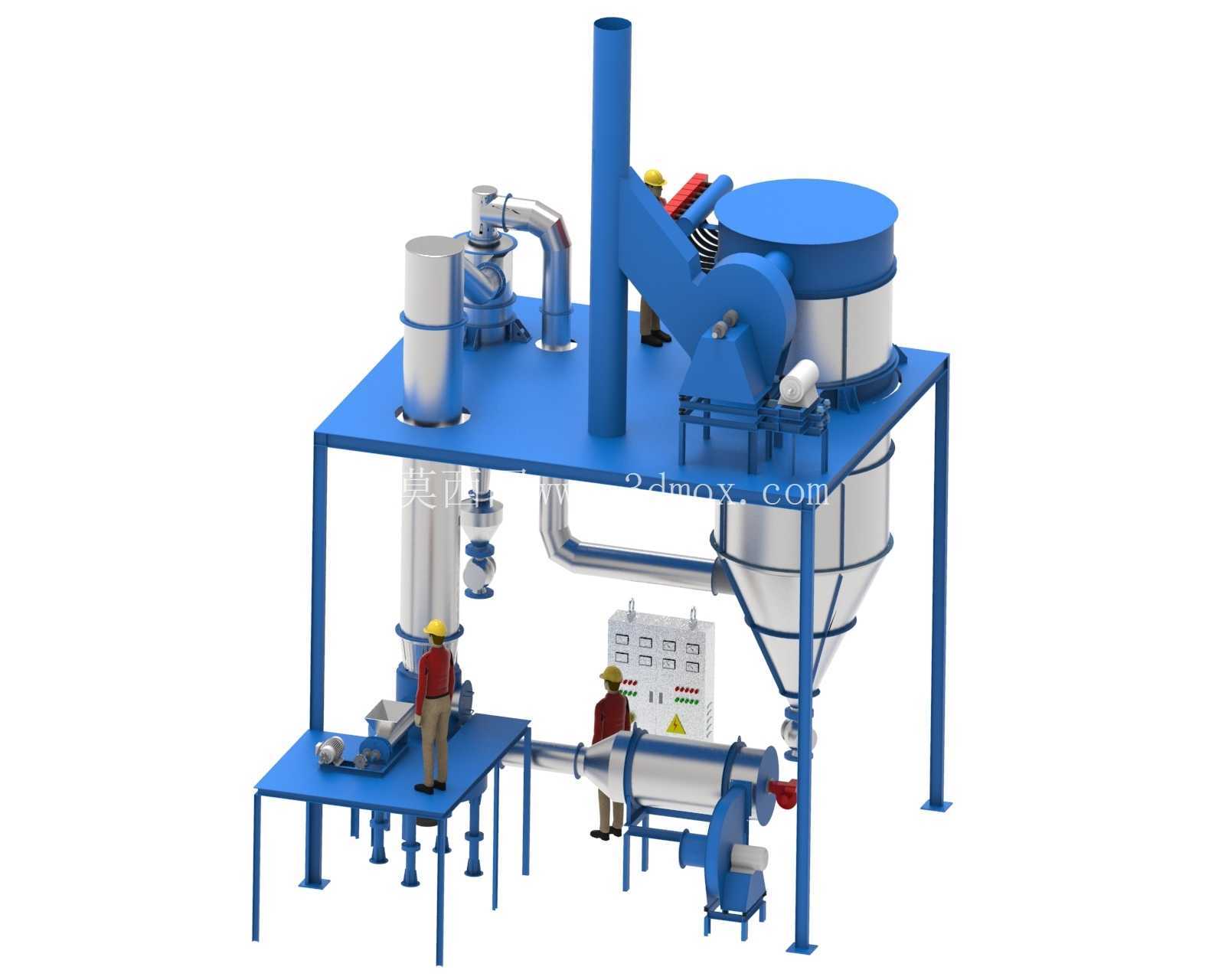

　　从安装边界来看，整套设备的占地尺寸充分考虑了标准工业厂房的空间条件，主体塔体的高度适配常规厂房的层高要求，平台外沿与厂房墙体、其他配套设备之间预留了足够的检修通道与安全距离，设备的进出口位置都预留了与上下游设备对接的接口尺寸，方便整条生产线的衔接安装，不需要对设备主体结构进行额外改动就能完成整线集成。设备的整体配重经过核算，支腿的受力点均匀分布，安装时只需要按照基础图做好预埋或者地面承重处理，就能保证设备长期运行的稳定性，不会出现振动、偏移等问题。
