1:2传动比齿轮减速装置三维结构设计

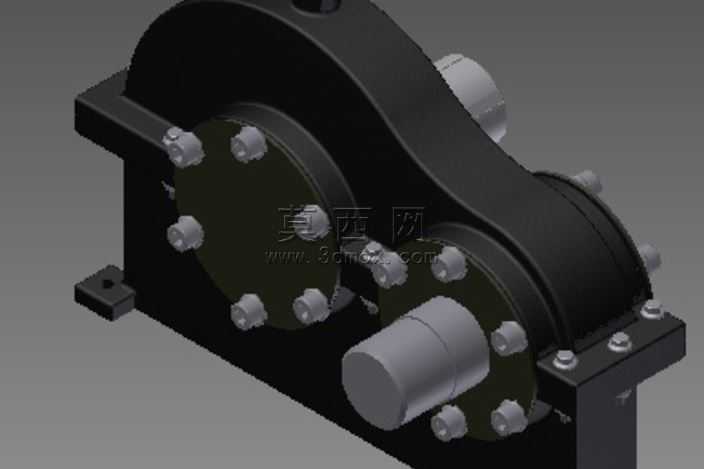

本作品为传动比1:2的齿轮减速传动装置，采用三维建模软件完成全参数化结构设计，建模过程严格遵循机械设计规范，对装置的各个组成部件进行了精准的尺寸约束与装配定位。模型整体呈现为分体式箱体结构，箱体采用铸铁材质的视觉表现，表面赋予哑光深黑的金属质感，还原了工业减速装置的真实材质特性，端盖与箱体连接部位的螺栓紧固件均按照标准件参数逐一建模，每颗螺栓的六角头、螺纹段结构都做了精细化还原，装配位置完全符合机械装配的工艺要求，不存在干涉错位问题。装置的输入输出轴采用阶梯轴结构设计，轴段直径根据传动受力情况做了差异化设计，轴表面赋予光亮的钢材材质，与箱体的哑光质感形成明确区分，清晰展现传动部件的结构层次。建模过程中先完成单个零件的参数化绘制，对齿轮的齿廓曲线按照渐开线标准生成，保证齿形参数符合1:2传动比的啮合要求，再通过装配约束将齿轮、轴、轴承、端盖、箱体等部件依次组装，装配过程中验证了齿轮啮合的中心距、轴系的同轴度等关键装配参数，确保整体结构的传动合理性。渲染阶段采用工业产品常用的三点布光方式，主光源从斜上方投射突出装置的整体轮廓，辅助光源补充暗部细节避免结构死角过暗，背景采用中性灰色调突出模型主体，同时保留了安装底座的定位结构，完整展现该减速装置的安装适配形态。设计过程中充分考虑了装置的实际使用场景，箱体底部设置了带安装孔的固定支座，端盖部位预留了密封件的安装位置，整体结构紧凑，传动路径清晰，可用于机械传动教学演示、小型设备传动方案选型参考，模型的各个部件均可单独拆分编辑，能够满足后续的工程图导出、结构仿真分析等拓展使用需求，完整还原了定传动比齿轮减速装置的典型结构特征。
