塑料梯扣包带调节绳扣结构设计

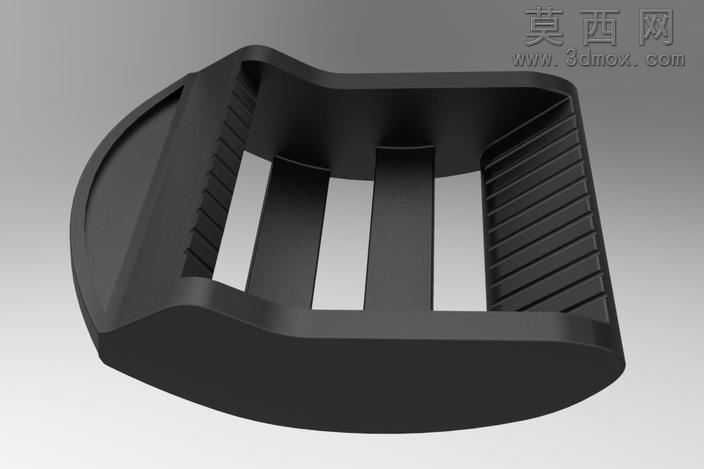

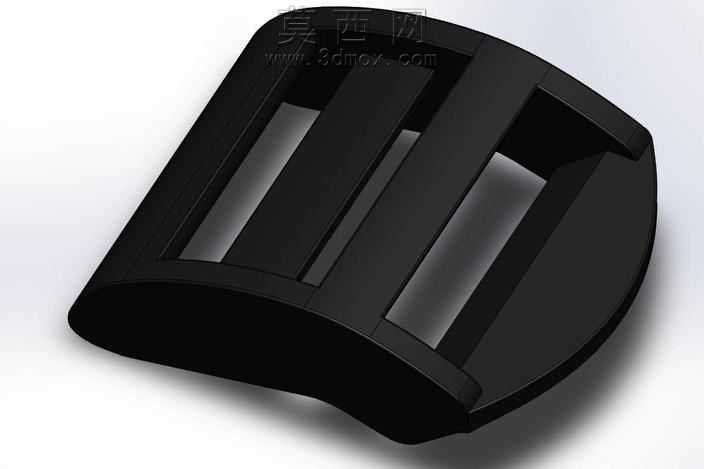

该绳扣三维模型采用SolidWorks软件完成全参数化建模，建模过程遵循注塑零件的设计规范，从整体轮廓草绘开始，先绘制扣体的半圆弧端部与平直侧边的闭合轮廓，通过拉伸凸台生成扣体的基础实体，再对边缘位置做等半径圆角处理，避免注塑生产时出现应力集中的问题，同时提升扣件使用时的触感，不会刮伤织带或使用者手部。模型的核心结构为中部三道平行的加强筋与两侧带防滑齿的侧壁，建模时先对两侧内壁做等距偏移，再通过阵列特征生成均匀排布的横向防滑齿，齿形角度经过反复调整，既能够保证织带穿入后有足够的摩擦力防止滑脱，又不会因为齿形过于尖锐割伤织带纤维；中部的三道纵向加强筋采用等厚度设计，在不额外增加零件壁厚的前提下大幅提升扣体的抗弯折强度，避免使用过程中受拉力出现断裂变形。材质渲染阶段选用哑光黑色工程聚丙烯材质，调整材质的粗糙度参数模拟注塑件的原生磨砂质感，没有添加多余的反光效果，还原塑料五金配件的真实外观，渲染时采用45度侧上方柔光打光，清晰展现扣体的镂空结构、防滑齿细节与加强筋的排布，同时通过阴影效果凸显零件的立体轮廓。设计思路围绕箱包、腰带类织带的调节锁紧需求展开，整体采用无额外活动零件的一体式结构，不需要组装弹簧、转轴等额外配件，生产时可通过单型腔注塑模一次成型，有效降低生产与组装成本；扣体的镂空设计既减轻了零件自身重量，又能让穿入的织带透出，减少织带与扣体的接触面积，降低织带磨损的概率，端部的圆弧造型适配织带的弯折弧度，让织带穿过扣体后过渡更自然，不会出现生硬的折痕影响使用寿命。模型的所有尺寸均参照常规箱包织带的通用规格设定，穿带槽的宽度与深度适配市面上主流宽度的尼龙织带、皮带，可直接用于箱包配件、户外装备、腰带配饰的配套设计参考，建模过程中所有特征均保留完整参数，后续可根据实际使用需求调整扣体尺寸、齿形密度、加强筋厚度，快速衍生出不同规格的同系列扣件模型。
