镀铬快开式直角出水水嘴结构设计

　　日常民用给排水管路、小型工业供水支路、厨卫终端取水场景里，这类直角出水的快开水嘴是应用频次极高的终端控制元件，核心作用是实现管路通断控制、调节出水流量，相比传统旋塞式水阀，单手柄球芯结构的操作行程更短，日常使用时只需扳动90度即可实现全开全关，能大幅降低反复旋转操作带来的密封件磨损，延长产品实际使用寿命。

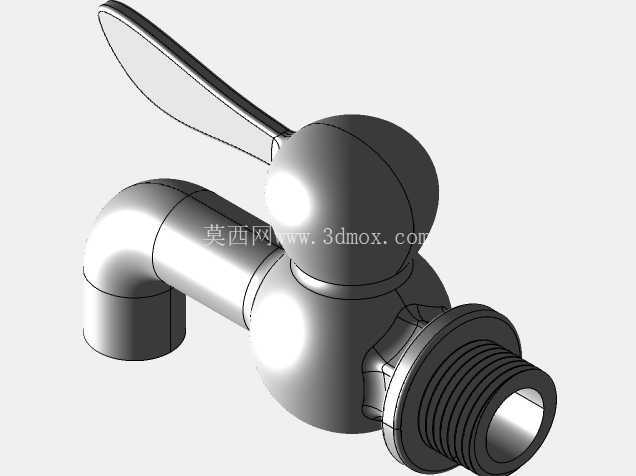

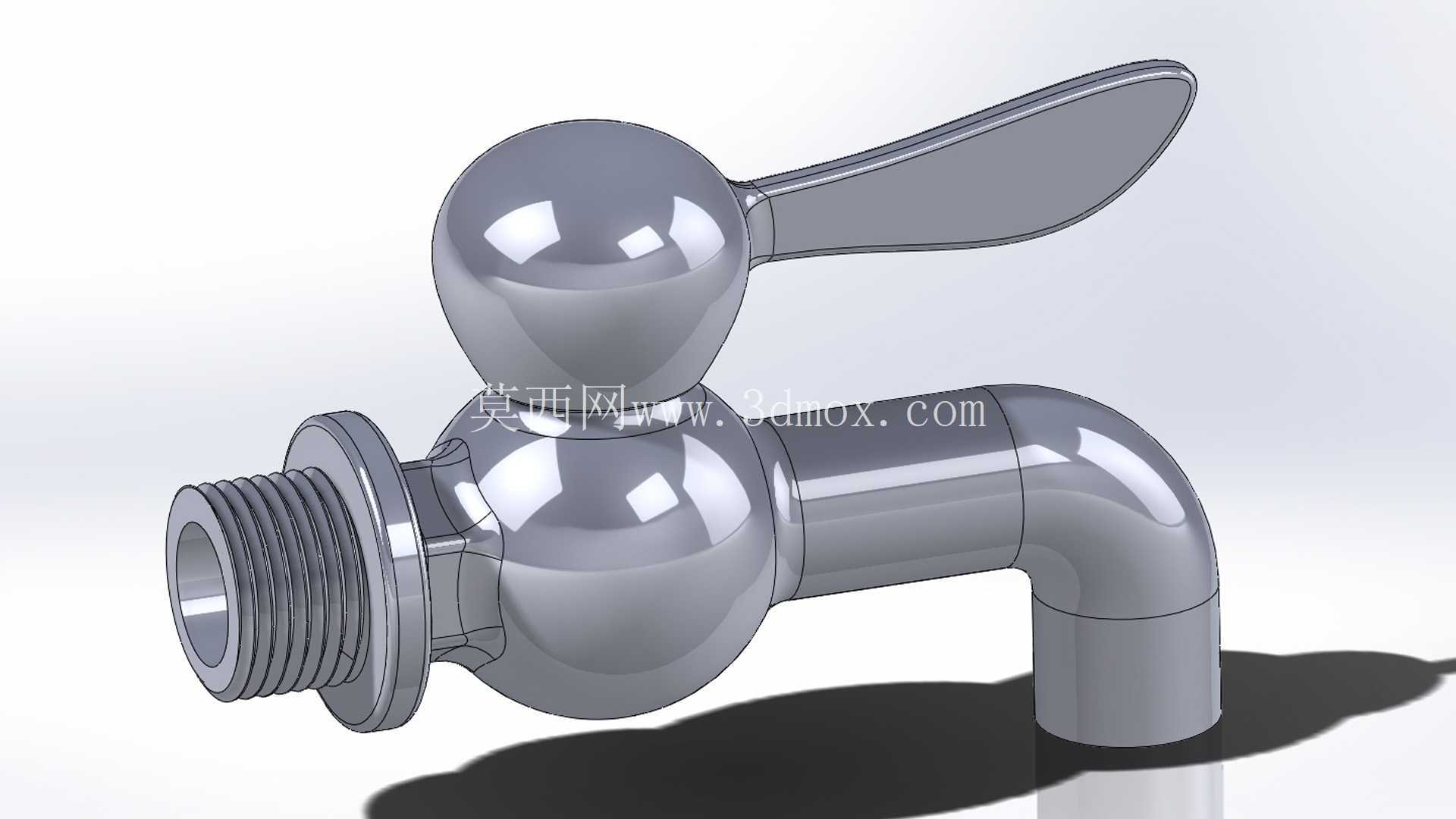

　　从结构设计逻辑来看，这款水嘴采用进水端外螺纹连接的结构，螺纹规格适配常规民用4分供水管道，安装时无需额外转接接头，可直接拧入墙面预埋的内螺纹出水接头，进水端端面预留了密封垫片安装槽，安装时只需放入橡胶密封垫拧紧即可实现端面密封，无需额外缠绕生料带，能降低现场安装的操作难度，也避免生料带碎屑混入管路堵塞下游出水配件。阀体采用直角弯流道设计，进水方向与出水方向呈90度垂直布局，适配墙面横向出水、向下取水的常规安装场景，出水端为光滑直插式外壁，可直接对接常规起泡器、洗衣机进水管接头或者软质输水软管，覆盖日常取水、洗衣机供水、临时管路接驳等多场景使用需求。

　　操作端采用球形手柄搭配拨杆式扳手的结构，球形手柄内部集成陶瓷密封阀芯，相比传统橡胶密封结构，陶瓷密封片的耐磨性能更优异，长期频繁开关也不易出现滴漏问题，拨杆长度经过力学优化，操作时力臂长度适中，即便手部沾水或者沾有油污也能轻松扳动，不会出现打滑、操作力过大的问题。阀体外观采用镀铬抛光处理，表层镀铬层厚度满足卫浴五金件的防腐要求，长期处于潮湿厨卫环境也不易出现锈蚀、镀层脱落问题，光滑的外壁也便于日常擦拭清洁，不易残留水垢和污渍。

　　建模过程中需要重点把控几个核心尺寸边界：首先是进水端外螺纹的同轴度，螺纹轴线与弯管段进水侧轴线的同轴度公差需要控制在0.1mm以内，否则安装时会出现螺纹偏斜，导致密封失效、接头漏水；其次是阀芯安装腔的尺寸精度，腔体内径与陶瓷阀芯的配合公差采用H7/h6间隙配合，既保证阀芯可以顺利压入腔体，又不会出现配合间隙过大导致的阀芯晃动、密封错位问题；出水端的外径尺寸严格匹配常规软管接头的卡接尺寸，外壁粗糙度控制在Ra1.6以下，保证软管套接后不会出现滑脱、漏水问题。

　　流道设计上采用圆弧过渡的弯角结构，避免直角流道带来的水流阻力过大、出水噪音问题，全开状态下流道通径与进水端通径保持一致，不会出现通径缩窄导致的出水流量不足问题，满足日常大流量取水的使用需求。阀体壁厚经过强度校核，在1.6MPa的常规供水压力下不会出现变形、开裂问题，即便遇到管路水锤冲击也能保证结构强度，不会出现爆管漏水的风险。手柄的转动角度做了机械限位，全开和全关位置都有硬限位结构，避免扳动角度过大导致阀芯错位、密封失效，限位位置的角度误差控制在2度以内，保证手柄处于水平位置时为全关状态，垂直向下时为全开状态，符合大众日常使用的操作习惯，无需额外学习操作逻辑。

　　安装边界方面，这款水嘴整体安装后突出墙面的长度经过优化，不会占用过多厨卫空间，即便安装在狭小的阳台洗衣柜、厨房水槽下方也不会与周边柜体、洁具产生干涉，手柄的转动范围内没有突出的结构棱边，操作时不会刮蹭手部或者周边物件。出水嘴的长度设计保证出水时水流不会顺着阀体外壁倒流到墙面，出水角度垂直向下，接水时无需刻意调整容器位置，水流集中不会出现飞溅问题。
