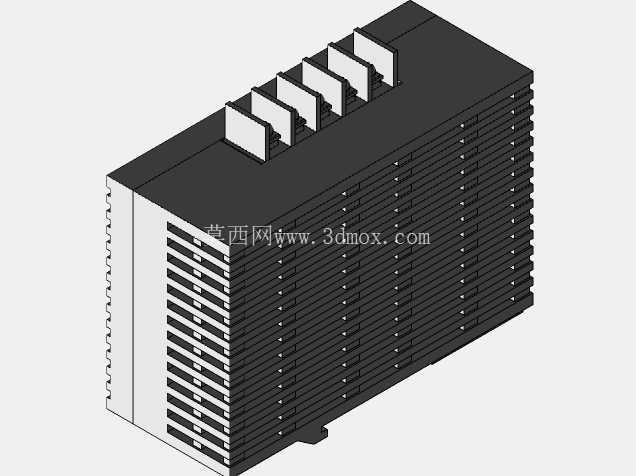

台达DVP系列PS01电源模块三维结构

　　从实际工程应用的角度出发，该模块采用标准导轨式安装结构设计，整体外形为规整的长方体造型，外壳主体采用阻燃工程塑料材质，表面设置多组平行排布的散热格栅，格栅沿模块长度方向等距分布，能够在不额外增加安装空间的前提下，最大化外壳与空气的接触面积，保障模块在密闭电控柜内长时间带载运行时的热量散出，避免因积热导致的输出电压漂移、元器件老化加速等问题。模块顶部设置多组插拔式接线端子排，端子采用防呆结构设计，不同功能的接线位通过物理结构区分，能够有效避免现场接线时的错接、反接问题，端子排外侧设置有防护盖板，接线完成后可将盖板扣合，既能够防止现场施工时的金属碎屑落入端子间隙造成短路，也可以避免运维人员误触带电部位带来的安全隐患。在工业自动化控制柜的内部布局设计中，电源模块是整套PLC控制系统稳定运行的核心支撑部件，台达DVP系列PS01电源模块作为配套DVP系列可编程控制器的专用供电单元，广泛应用于小型单机自动化设备、生产线分布式控制站、非标专机电控系统等场景，承担着将工业现场交流输入转换为控制器及扩展模块所需稳定直流电压的核心作用，其结构设计直接影响柜内布线效率、散热表现与长期运行可靠性。

　　模块的安装侧设置有标准DIN导轨卡扣，卡扣采用弹性锁紧结构，安装时只需将模块上侧对准导轨上沿按压即可完成固定，拆卸时通过卡扣下方的拨片即可快速解锁，无需额外紧固件，能够大幅提升柜内元器件的装配效率，同时也方便后期运维时的模块更换与位置调整。在进行电控柜三维布局设计时，该模块的安装边界需要预留足够的散热与接线空间，模块上下方向建议预留不小于20mm的通风间隙，左右侧与相邻元器件之间预留至少10mm的布线空间，接线端子侧需要预留足够的线缆弯曲半径，避免线缆过度弯折导致的线芯断裂或接触不良。

　　模块的前端面设置有状态指示灯，能够直观显示电源输入、输出的工作状态，指示灯位置正对柜门板观察方向，无需打开柜门即可快速判断模块运行状态，降低日常运维的排查难度。从结构设计思路来看，该模块充分考虑了工业现场的复杂使用环境，外壳的边角处均做了圆角过渡处理，避免装配过程中尖锐边角划伤施工人员，同时外壳的拼接缝隙采用错位迷宫结构，能够有效阻挡现场的粉尘、金属碎屑进入模块内部，提升模块在多粉尘加工车间等恶劣环境下的适应能力。

　　在进行三维建模还原时，需要重点关注导轨卡扣的弹性结构尺寸、散热格栅的间距与深度、接线端子的插拔行程等细节，这些结构参数直接影响后续虚拟装配时的干涉检查结果准确性，若建模时忽略了卡扣的突出尺寸，容易在虚拟布局时出现模块与导轨、相邻元器件的干涉问题，导致实际装配时无法顺利安装。此外，模块的重量分布经过优化，重心靠近导轨安装面，即使在长期振动的设备配套场景下，也不会出现卡扣松动、模块滑落的问题，适配冲压设备、包装机械等存在持续振动的工业设备配套需求。在实际选型搭配时，该电源模块可直接与同系列的CPU模块、扩展IO模块、模拟量模块并排安装，模块之间通过侧边的总线接插件直接连接，无需额外接线，能够大幅简化柜内的布线工作量，同时减少接线带来的故障点。建模过程中需要准确还原侧边接插件的位置与尺寸，确保虚拟装配时各模块之间能够精准对接，真实模拟实际装配的拼接效果，为后续的柜内布线仿真、热仿真分析提供准确的模型基础。
