可翻转开合式圆盘定位工装夹具设计

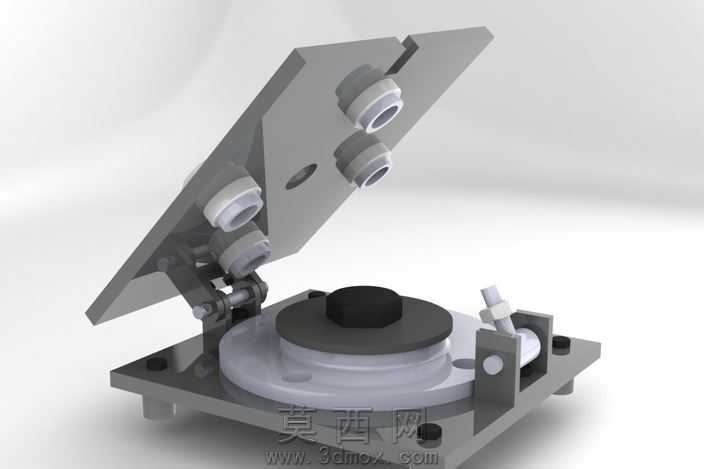

本作品为可翻转开合式圆盘定位工装，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械加工工装的设计规范，对各零部件的装配公差、运动间隙进行了合理预留，确保后续结构运动无干涉。整体结构分为底座支撑模块、圆盘定位承载模块、翻转上盖模块以及侧方夹紧模块四个部分，底座采用方形板式结构，底部设置支撑脚保证放置稳定性，板面预留安装孔位用于固定各功能组件；中间承载模块设置阶梯式圆盘定位座，中心配置黑色弹性定位柱，可适配对应尺寸圆盘类工件的中心定位需求，定位座周边设置沉头安装孔实现与底座的刚性连接。翻转上盖模块通过合页式铰接结构与底座侧边连接，上盖板面设置多组环形导向套结构，可在合盖后对工件上部进行多点位限位，铰接位置配置销轴与耐磨衬套，降低反复开合过程中的磨损量，提升工装使用寿命。侧方夹紧模块采用螺栓顶紧式结构，搭配带腰型孔的安装支架，可根据工件实际尺寸调整夹紧行程，顶紧端设置柔性接触块，避免夹紧过程中划伤工件表面。材质渲染阶段，对底座、支架、上盖等金属结构件赋予哑光金属钢材质，调整粗糙度参数模拟实际机加工零件的表面质感，对定位柱、接触块等弹性部件赋予黑色橡胶材质，对铰接销轴、夹紧螺栓等标准件赋予亮面镀锌金属材质，通过光影调整突出各部件的结构层次与装配关系，清晰展示工装开合状态下的结构形态。设计过程中优先考虑工装的操作便捷性，翻转上盖可实现大角度开启，方便工件的取放操作，多点位限位搭配侧方顶紧的结构，可保证工件加工过程中的定位精度，避免工件出现位移偏差，整体结构紧凑，零部件加工工艺性良好，可直接用于同类圆盘类零件的加工、检测工序的定位装夹场景。
