带功能舱的仪表控制专用车辆三维设计

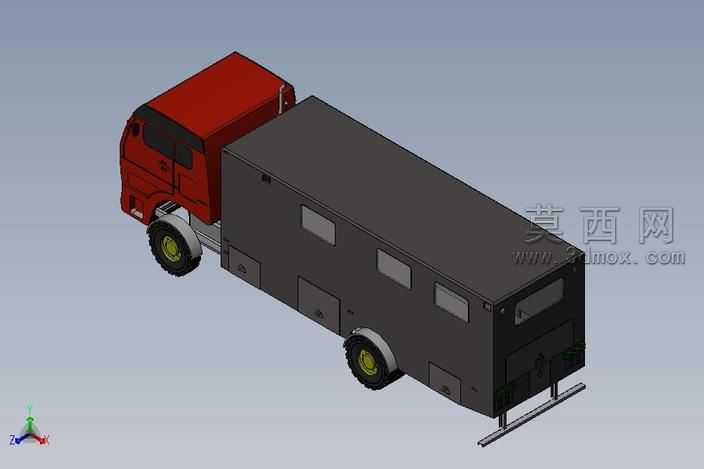

本作品为搭载仪表控制功能舱的专用车辆三维设计，建模阶段采用SolidWorks完成全参数化构建，首先对平头货运卡车底盘进行基准定位，按照真实商用车的轴距、轮距参数搭建行走系统基础框架，还原驱动桥、转向轮、轮胎轮毂的装配关系，轮胎部分还原了橡胶材质的纹理特征，轮毂采用金属哑光材质模拟钢制轮毂的真实质感。车头部分按照平头卡车的造型特征完成曲面建模，还原了前挡风玻璃、侧窗、车门、前脸格栅的结构细节，车头主体赋予高饱和度红色金属漆材质，搭配黑色的车窗、保险杠、轮眉部件，还原真实商用卡车的外观配色逻辑。后部功能舱为该设计的核心部分，采用长方体舱体结构与底盘进行刚性连接建模，舱体主体赋予深灰色哑光金属材质，模拟特种作业舱体的装甲质感；舱体侧面开设多扇矩形观察窗，窗体采用半透明玻璃材质，还原透光属性；舱体下部设置多组外开式储物舱门，建模时还原了舱门的合页、把手细节，可直观展示舱内储物空间的布局逻辑；舱体尾部设置登车梯结构，采用金属圆管建模，还原防滑踏步的细节特征，满足人员进出舱室的功能需求。建模过程中严格遵循整车装配逻辑，所有部件均添加正确的配合约束，可实现整车结构的运动仿真验证，轮胎与底盘、舱体与车架、车门与车头的连接关系均符合真实车辆的机械结构要求。渲染阶段采用等轴测视角展示整车外观，通过环境光漫反射效果突出不同材质的质感差异，红色车头与深灰色舱体形成鲜明视觉对比，清晰区分驾驶区域与功能控制区域的结构分界。设计思路围绕车载移动仪表控制的作业需求展开，在标准卡车底盘基础上集成封闭功能舱，既保留了车辆的道路机动能力，又通过舱体结构为仪表控制设备提供封闭的安装、操作空间，舱体侧面的观察窗可满足作业过程中的对外观测需求，下部储物舱可收纳配套作业工具、线缆等配件，尾部登车梯方便作业人员进出舱室操作控制设备，整体结构兼顾机动性与功能性，可用于野外作业、应急检测等场景下的移动仪表控制作业载体，模型结构完整，细节还原度高，可用于专用车辆改装设计的方案展示、结构验证等场景。
