ABB VD4型断路器配套CB抽出式底盘结构

　　在中压成套开关设备的实际装配场景中，抽出式底盘是承载真空断路器实现工位切换、定位锁止的核心承载部件，这款适配ABB VD4型断路器的CB类底盘，宽度设定为600mm，完全匹配主流中置柜的柜体安装腔室边界，能够直接适配标准宽度的铠装移开式交流金属封闭开关设备的安装空间，无需对柜体侧装结构做额外改造。从实际使用场景来看，这类底盘主要应用于12kV级中压配电系统的进线柜、出线柜、母联柜等柜型中，承载断路器在试验位置与工作位置之间的平稳移动，同时承担断路器合闸状态下的动热稳定受力传导，因此结构设计上对承载强度、移动顺畅度、定位精度都有明确的工程要求。

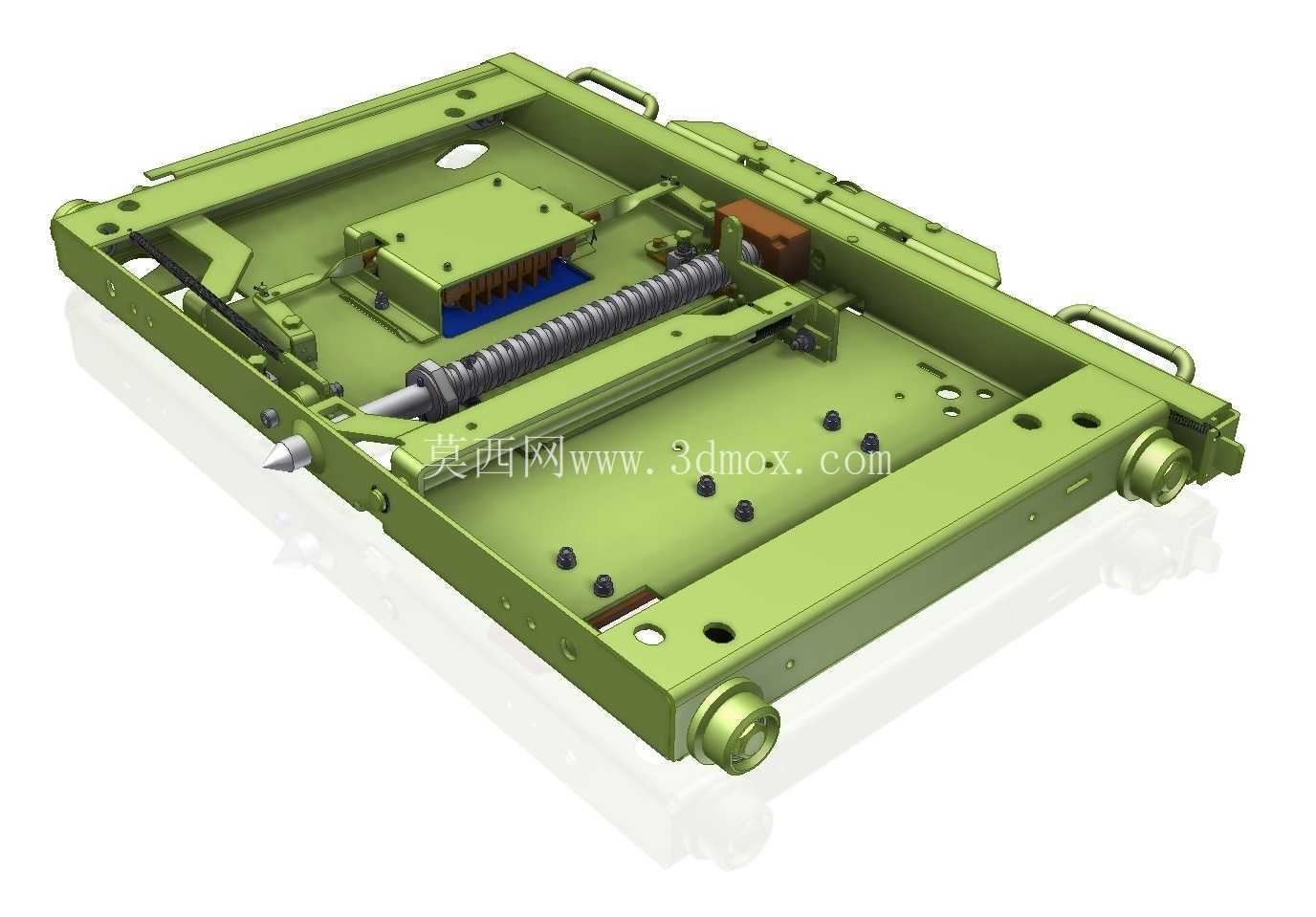

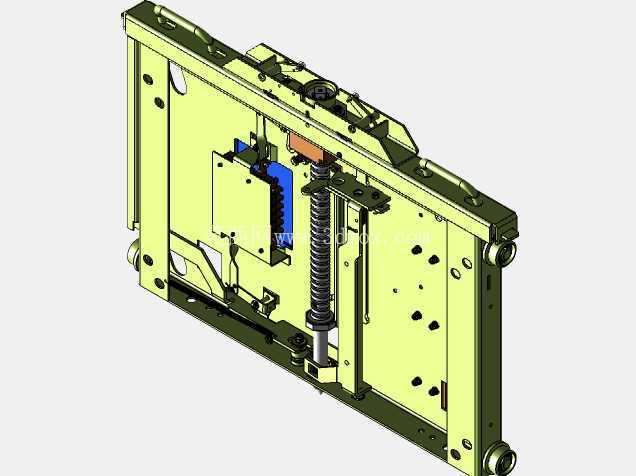

　　观察这款底盘的结构设计，整体采用折弯焊接成型的金属框架作为主体承载结构，框架两侧设置对称的导向配合面，能够与柜体内的导轨形成稳定的滑动配合，避免移动过程中出现卡滞、偏斜的问题。框架上集成的丝杆传动结构，是实现断路器平稳摇进摇出的核心传动部件，丝杆采用梯形螺纹设计，具备良好的自锁性能，当断路器移动到指定工位后，能够依靠螺纹自锁特性保持位置稳定，不会因为柜体振动、开关动作冲击出现位置偏移。丝杆端部的操作接口适配标准的摇把操作，操作人员在柜外即可完成工位切换操作，满足开关设备的五防联锁操作要求。

　　底盘上设置的多组定位安装孔位，完全匹配ABB VD4型真空断路器的底部安装尺寸，断路器安装到底盘上后，能够通过定位销实现精准对位，螺栓紧固后不会出现相对位移，保证一次触头、二次触头在工位切换时能够准确对中啮合，避免出现触头偏磨、接触不良的问题。底盘两侧设置的金属提手结构，方便底盘在柜体装配、检修过程中的搬运与就位，端部设置的缓冲与限位结构，能够在断路器移动到行程端点时提供缓冲限位，避免刚性碰撞对触头、传动部件造成冲击损伤。框架上预留的二次线走线空间与固定点位，能够规范梳理断路器的二次控制线缆，避免线缆在底盘移动过程中出现挤压、磨损，提升二次回路的运行可靠性。

　　从安装边界来看，这款600mm宽度的底盘，其整体长度、高度尺寸完全适配标准中置柜的断路器室空间，安装时只需要将底盘两侧的导向边卡入柜体预设的导轨槽内，固定好前后定位点即可完成装配，不需要额外加工适配结构。底盘上设置的接地触点结构，能够在底盘就位后自动实现与柜体接地排的可靠连接，保证开关设备的接地连续性，满足配电设备的安全防护要求。传动丝杆旁设置的位置指示联动结构，能够实时反馈底盘当前所处的工位状态，与柜体的联锁机构配合，实现只有当断路器处于分闸状态、底盘到位锁定时才能进行后续操作的联锁逻辑，从机械结构上杜绝误操作的可能。

　　在结构强度设计上，底盘主体板材选用满足承重要求的冷轧钢板，折弯处设置加强筋结构，避免长期承重出现框架变形，所有滑动配合面都做了表面耐磨处理，减少反复移动过程中的磨损量，延长底盘的实际使用寿命。框架上分布的多个固定压块与锁止结构，能够在断路器到达工作位置后实现牢固锁定，承受断路器合闸、分闸过程中的冲击力，保证主回路连接的接触压力稳定，避免因为位置偏移导致的接触电阻过大、发热等问题。对于结构设计从业者来说，这类底盘的建模过程需要重点关注配合尺寸的公差匹配，尤其是导轨配合间隙、丝杆传动同轴度、安装孔位的位置度，这些参数直接影响实际装配后的操作顺畅度与运行可靠性，建模时需要结合实际装配工艺要求，预留合理的装配间隙，同时保证关键受力部位的结构强度满足动稳定校验要求。
