工业管路集成式仪表安装支架结构

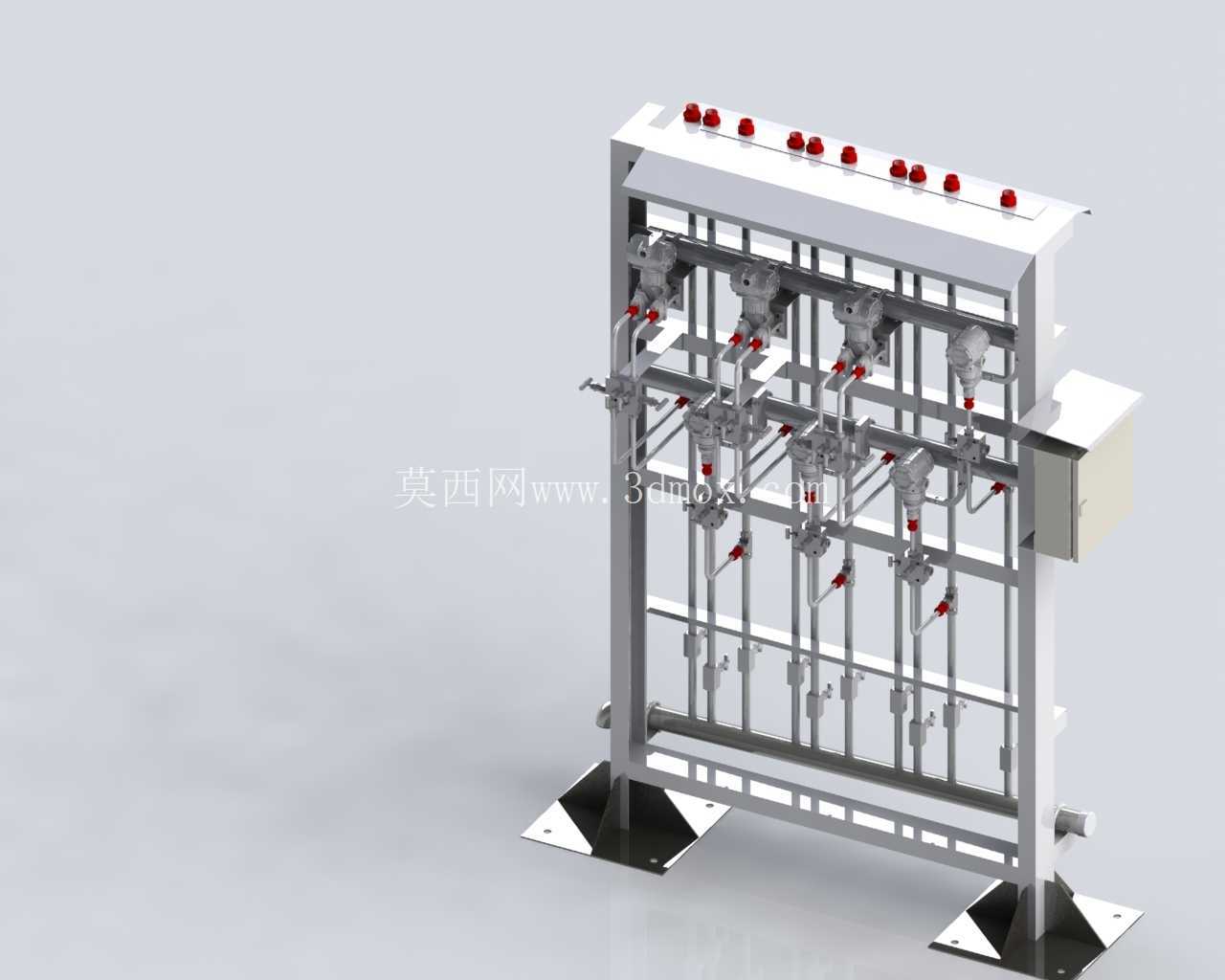

　　在化工、电力、流体输送类生产车间的现场测点集中区域，这类集成式仪表安装支架是测点排布优化的核心载体，区别于零散的现场单点安装结构，它将多组压力、流量类检测仪表的取源管路、固定点位、走线空间整合在同一立式框架上，大幅减少现场分散安装带来的管路杂乱、维护通道挤占问题。从结构设计逻辑来看，整体采用方管焊接成型的立式框架作为主承载结构，底部设置两块带安装孔的折弯地脚板，安装时可通过膨胀螺栓直接固定在混凝土地面或者钢制设备平台上，地脚板的折弯角度经过受力校核，能够抵消上部管路充液后的偏载力矩，避免支架长期使用出现倾斜变形。

　　框架上部的横向安装梁预留了成排的仪表固定位，每个点位对应下方的垂直管路排布通道，取源管路从工艺主管引出后，可沿框架内侧的管卡固定位垂直上行接入对应仪表，管路走向全程保持横平竖直，既减少了管路弯折带来的流体阻力损失，也方便日常巡检时逐点核对仪表位号、排查漏点。框架顶部设置的带凸起按钮的横向盖板，一方面可以遮挡上部的仪表接线端子，避免车间落尘、飞溅的工艺介质直接接触接线部位造成绝缘故障，另一方面集成的急停或状态指示按钮，可在现场出现测点异常时快速触发联锁信号，不需要操作人员绕行到远端控制柜操作。框架侧部挂载的电气接线盒，将所有仪表的信号线缆集中汇接后通过穿线管接入中控系统，避免现场线缆散乱拖拽造成的破损风险，接线盒的安装高度设置在人体站立操作的舒适区间，日常检修接线时不需要登高作业。从安装边界来看，整体框架的纵深尺寸控制在常规巡检通道的预留宽度范围内，安装后不会占用超过0.8米的通道净宽，满足车间安全通道的通行要求；框架的高度设置适配成年人站立观测仪表的视线高度，不需要弯腰或者踮脚即可清晰读取表盘数值，降低日常巡检的视觉疲劳。

　　设计过程中，框架的横竖梁连接位置全部采用满焊后打磨处理，避免焊接缝隙残留腐蚀性介质造成结构锈蚀，所有与管路、仪表接触的固定位置都设置了减震胶垫，减少工艺管路传输的流体脉动振动传递到仪表本体，延长仪表的使用寿命。不同于普通的设备支撑货架，这类仪表支架的所有安装点位都经过测点排布优化，相邻仪表之间预留了足够的操作空间，更换仪表时不需要拆卸相邻的管路或者其他元件，单人即可完成仪表的拆装校准作业。框架下部的横向连接杆件除了增强整体结构刚性之外，还可以作为临时的线缆或者工具挂点，方便检修人员临时放置操作工具，不需要额外携带工具架。

　　在实际应用场景中，这类支架常部署在车间的工艺管廊旁、动力站房的介质分配区域、水处理单元的加药管路侧，将原本分散在各个管段上的检测仪表集中布置，让整个测点区域的布局更加规整，也减少了现场取源管路的总长度，降低项目的材料安装成本。结构建模过程中，需要重点校核地脚螺栓的拉拔承载力、框架在风载或者管路振动下的固有频率，避免出现共振导致仪表读数不准；所有管路固定卡的位置需要和仪表接口的中心高度严格对齐，避免安装时出现管路强行对位产生的装配应力，长期使用下造成管路焊缝开裂或者仪表接口损坏。
