法兰式DC电源插座嵌入式安装结构

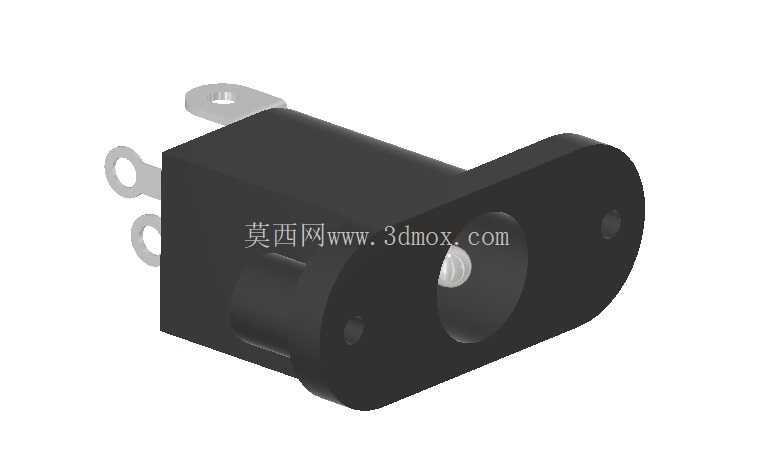

　　这类带法兰安装边的嵌入式直流电源插座，是小功率电子设备外接直流供电的核心接口部件，常见于桌面小型仪器、嵌入式工控模块、消费类数码外设、小型通讯终端等设备的壳体供电输入位置，用来替代传统的引线外接供电方式，避免导线拉扯导致的供电松脱问题，同时让设备外壳的供电接口更规整，装配后外露部分与壳体表面齐平，不会出现突兀的凸起结构。从结构设计来看，这款插座采用带两个安装固定孔的法兰边作为安装基准，法兰边为扁圆形结构，两个固定孔对称分布在插座主体两侧，安装时可以直接通过M2规格的自攻螺丝或者铜柱将插座固定在设备壳体的内壁对应位置，插座的插接端从壳体预先开好的对应圆孔中穿出，刚好露出插接孔位供外部DC电源插头插入，安装后法兰边完全贴合壳体内壁，不会出现晃动或者移位的情况，能承受日常使用中反复插拔带来的侧向冲击力，避免插座受力后从壳体脱落。

　　插座的主体部分采用绝缘耐高温的工程塑料注塑成型，内部的导电接触件采用弹性铜材制作，中心插针为正极接触端，外围的弹性接触片为负极接触端，插头插入后弹性接触片会紧密包裹插头的外壁，保证接触电阻稳定，不会因为轻微震动出现接触不良的情况，同时内部设置了防脱定位结构，插头插入到位后会有轻微的卡扣阻尼感，避免日常使用中插头意外松脱导致设备断电。在实际选型应用中，这类插座的安装边界需要重点匹配壳体的开孔尺寸，法兰边的厚度决定了壳体与内部安装空间的最小间隙，插座尾部的焊脚为直插式结构，分别对应正负极和接地固定引脚，焊接时可以直接穿过PCB板对应的安装孔进行波峰焊或者手工焊接，焊脚的长度刚好适配常规1.6mm厚度的PCB板，焊接后不会出现焊脚过长触碰其他元器件的问题，也不会因为焊脚过短导致焊接强度不足。

　　设计这类插座的三维结构时，需要重点保证插接孔的同轴度，中心插针与外围接触片的同轴度误差需要控制在0.1mm以内，否则会出现插头插入卡顿、接触偏斜的问题，同时法兰边的两个安装孔位需要与壳体上的安装柱位置严格对齐，孔位公差控制在±0.05mm范围内，避免装配时出现螺丝无法对位的情况。插座的绝缘主体部分做了加强筋结构设计，在法兰边与主体衔接的位置增加了三角加强筋，提升整体结构强度，即使反复插拔上千次也不会出现法兰边断裂或者主体开裂的问题。尾部的焊脚做了防转设计，每个焊脚的截面都不是正圆形，插入PCB孔位后不会出现转动偏移，保证焊接位置的一致性，适合批量生产时的自动化装配工序。

　　在实际设备装配场景中，这类插座不需要额外的固定支架，直接通过法兰边锁附在壳体上即可，相比不带法兰的直插式DC插座，能承受更大的插拔力，尤其适合需要频繁插拔电源的便携类设备，比如手持检测仪器、外置硬盘盒、小型桌面功放等产品，能有效提升设备供电接口的耐用性，减少售后维修中接口损坏的概率。建模过程中需要还原内部接触件的弹性结构细节，虽然实际生产中接触件是冲压成型的弹性零件，但在整机装配验证时，需要模拟插头插入后的接触位置，确认插头插入深度符合设计要求，不会出现插入过深顶坏内部结构或者插入过浅接触不良的问题，同时要验证安装后插座与周边元器件的安全间隙，保证高压部分与其他低压信号线路之间有足够的爬电距离，满足安规设计要求。
