D1S型氙气汽车前照灯泡结构设计

　　在汽车照明系统的零部件开发环节，D1S规格氙气HID灯泡是适配多数中高端乘用车型前照灯总成的核心发光部件，这类部件的三维结构设计需要同时兼顾光学性能、安装适配性、长期使用可靠性等多维度工程要求，不能仅做外观曲面的复刻。从实际装车场景来看，这类灯泡主要替换传统卤素前照灯光源，应用在车辆近光、远光照明模组中，相比同功率卤素光源，其发光效率更高、照射距离更远、色温更接近日间自然光，能有效降低夜间长途驾驶的视觉疲劳，但因为氙气灯启动需要配套镇流器提供高压触发，灯泡本身的结构设计必须预留足够的绝缘安全距离，避免高压爬电风险。

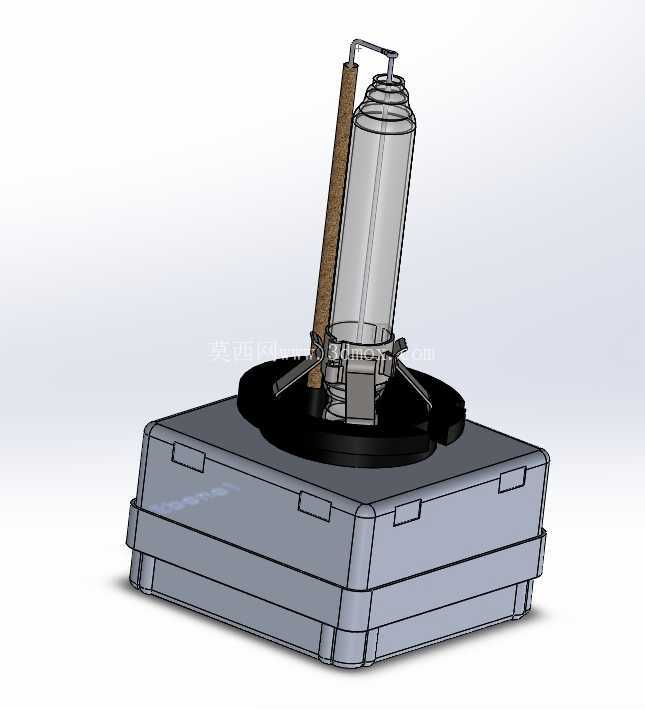

　　从结构设计思路上拆解，这款灯泡的核心发光腔体采用高透石英玻璃封装，内部充入高压氙气与金属卤化物，腔体外部的陶瓷绝缘定位段是整个结构的受力基准，设计时需要严格控制陶瓷段的外径公差、轴向定位台阶的高度尺寸，保证装入灯座后发光中心与灯具反光碗的焦点完全重合，一旦焦点偏移超过0.5mm，就会出现照明光斑偏移、明暗截止线模糊、甚至对向驾驶员眩目的问题，直接影响整车灯光的法规合规性。灯泡尾部的金属固定卡扣采用三爪式定位结构，三个卡爪的角度分布、卡扣弹片的预紧力都经过反复校核，既保证安装时旋转到位后有清晰的锁止手感，又能在车辆长期颠簸行驶时不会出现松脱移位，卡扣与灯座配合的密封面设计有环形密封槽，可适配标准规格的硅橡胶密封圈，阻止水汽、灰尘进入灯腔内部，避免石英玻璃长期在高温高湿环境下出现透光度衰减。

　　安装边界方面，这款D1S灯泡的总长度控制在适配绝大多数车型前照灯总成的内部空间范围内，尾部高压接线端子的朝向做了定向限位设计，避免安装后高压线与灯壳内部的其他结构件产生干涉，灯泡陶瓷基座的最大外径符合D1S规格的通用安装尺寸要求，可直接替换同规格的市售量产灯泡，不需要对原有灯座做任何改装。发光腔体外部的金属屏蔽罩设计并非多余结构，一方面可以约束氙气灯工作时产生的电磁辐射，避免干扰车辆自身的电控系统、车载收音设备的正常工作，另一方面也能在极端情况下石英腔体意外炸裂时，阻挡高温玻璃碎片飞溅损伤灯具反光碗与灯罩。

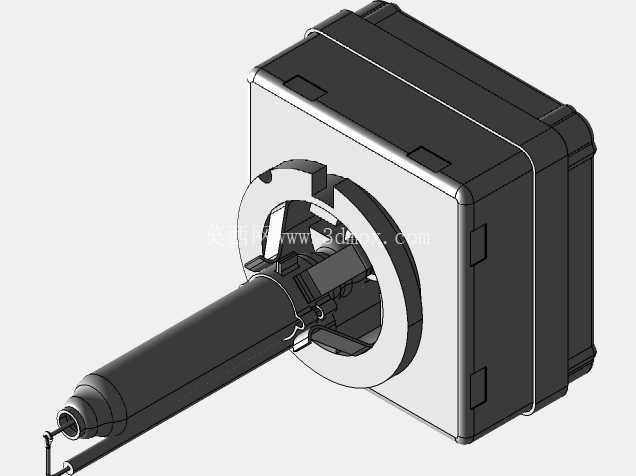

　　在实际建模过程中，需要重点关注几个容易被忽略的细节：石英玻璃腔体的壁厚要均匀控制在1mm左右，过薄会导致机械强度不足，过厚则会影响光线透射率、增加不必要的成本；陶瓷绝缘段与金属卡扣、石英腔体的连接部位要做圆角过渡，避免应力集中在长期高低温交变环境下出现开裂；尾部高压接线端子的插针间距、插针直径要符合通用接插件的标准尺寸，保证配套的高压插头可以顺利插接，不会出现接触不良、高压打火的问题。另外，灯泡配套的塑料周转底座结构也在模型中完整还原，这个底座是灯泡生产、运输、装配过程中的防护结构，设计时在四个侧面做了内凹的扣手位，方便自动化生产线的机械手抓取定位，底座内部的型腔完全贴合灯泡陶瓷段与卡扣的外形，运输过程中不会因为晃动导致灯泡受力破损，底座上下边缘的堆叠定位台阶可以让多个包装单元整齐堆叠，提升仓储运输的空间利用率。

　　从工程验证的角度，这类灯泡的结构设计还要考虑工作时的热分布，石英腔体工作时表面温度会超过300℃，相邻的陶瓷、金属、塑料部件的耐温等级都要匹配对应的工作温度区间，避免长期高温下出现材料老化、性能衰减。三爪卡扣的弹片采用耐高温弹簧钢材质，建模时要预留弹片变形的活动空间，保证安装旋转时弹片能顺利卡入灯座的定位槽内，不会出现卡滞、锁止不到位的情况。
