简约管式车架两轮代步踏板车结构设计

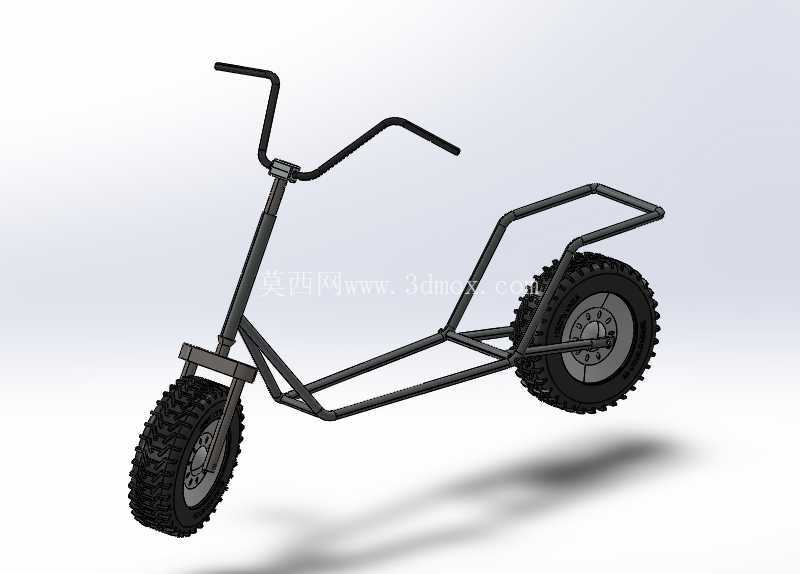

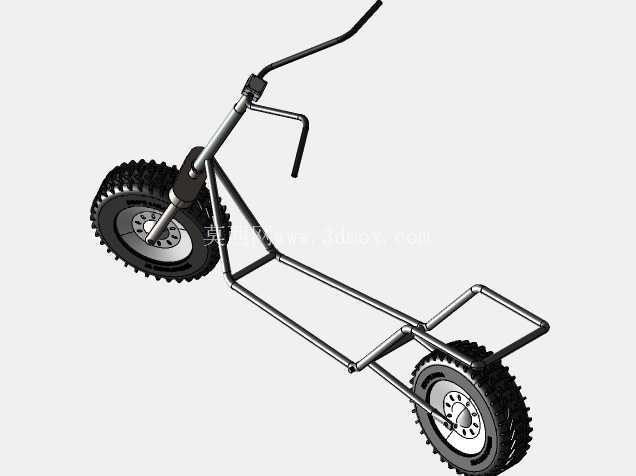

　　这款两轮代步踏板车采用极简管式焊接车架作为核心承载结构，整体设计完全围绕短距离代步的轻量化、易维护需求展开，没有冗余的装饰性覆盖件，所有结构件直接外露，既方便日常检修调整，也能在满足结构强度的前提下最大限度压缩整车自重。从实际应用场景来看，这类结构的踏板车主要适配园区通勤、厂区短途转运、社区日常出行这类1-5公里范围内的短距离移动需求，相比传统自行车不需要额外设置脚踏传动结构，站立骑行的姿态上下车更便捷，遇到狭窄通道或者需要临时挪车时，使用者可以直接脚撑地面调整位置，操作门槛极低。

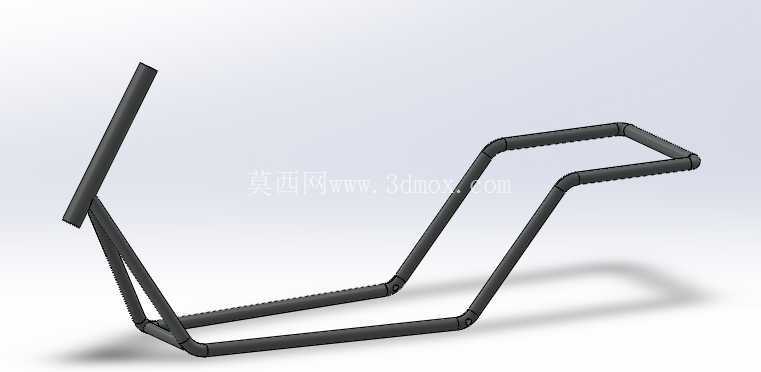

　　车架部分采用圆管弯折焊接成型，前叉段直接与转向立管焊接固定，转向立管内置深沟球轴承与车把转向轴配合，转向角度预留左右各45度的转动余量，既保证小半径转向的灵活性，也避免转向角度过大导致线缆拉扯或者车身失稳。车把采用高位弯管设计，握把高度适配成年人站立骑行时的手臂自然抬起高度，长时间握持不会出现肩部过度上抬的疲劳感，右侧握把预留了调速控制机构的安装位，左侧握把可直接安装刹车手柄，走线沿车架圆管内侧布置，通过线卡固定避免骑行过程中线缆晃动剐蹭。

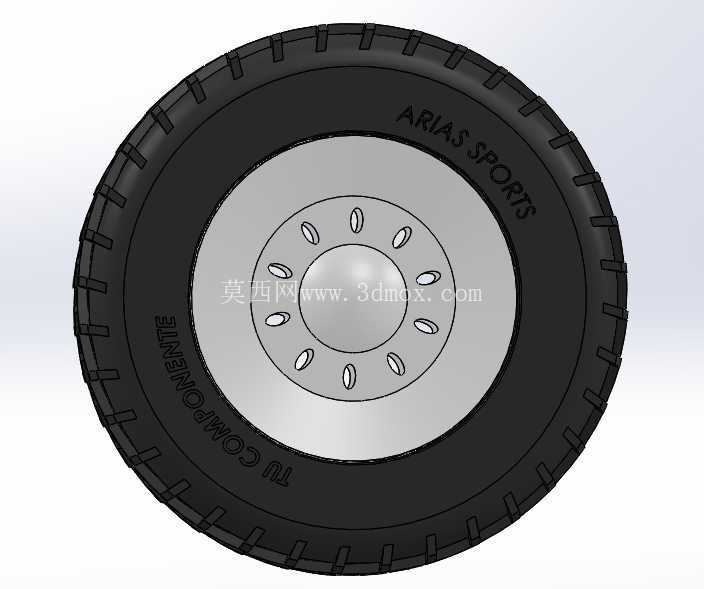

　　行走部分前后轮采用同规格大尺寸充气橡胶轮胎，胎面设置深度交错的防滑花纹，即使在厂区不平整的水泥路面、社区砖铺路面行驶也能提供足够的抓地力，轮组采用钢制辐条搭配加厚轮毂的结构，轮毂中心预留标准轴承安装位，可直接适配市面上通用的6202系列深沟球轴承，后期维护更换配件不需要单独开模定制，通用性极强。后轮上方的车架末端延伸出方形管焊接的置物托架，托架平面与车架主平面保持齐平，可直接放置帆布包、小型工具箱等随身物品，托架边缘预留了绑带穿孔，方便用弹力绳固定携带的物件，不需要额外加装后货架。

　　整车的尺寸边界控制充分考虑了日常收纳与通行需求，整车长度控制在1.2米以内，宽度不超过车把最大宽度0.6米，站立踏板区域的长度预留0.4米的脚部放置空间，宽度0.2米，足够成年人双脚并排站立，踏板区域的车架圆管之间可直接加装防滑金属踏板或者防滑磨砂贴纸，不需要额外设计复杂的踏板支撑结构。车架底部距离地面的最小离地间隙预留120mm，能够轻松通过厂区常见的减速带、路面小坑洼，不会出现底盘剐蹭的问题。

　　从设计思路上看，这款车型完全摒弃了传统踏板车复杂的塑料覆盖件设计，所有结构受力点都集中在管式车架的焊接节点上，焊接位置全部采用满焊工艺处理，焊缝打磨平整后做喷塑防锈处理，车架管材选用壁厚2mm的Q235焊接钢管，在保证整体结构强度能够承载100kg载荷的前提下，整车自重可以控制在15kg以内，普通人可以直接单手抬起搬运，上下楼梯或者放入汽车后备箱都十分方便。前叉位置预留了碟刹安装座，也可以根据成本需求更换为鼓刹结构，安装孔位采用通用标准尺寸，不需要对车架做二次修改就能适配不同的制动方案。转向限位结构直接在转向立管与车架连接位置焊接限位挡块，结构简单可靠，不会出现长期使用后限位失效的问题。

　　在实际使用过程中，这种外露管式结构的车辆还有一个明显的优势，就是后期改装拓展的空间极大，使用者可以根据自身需求在车架上加装电池盒、座椅、挡泥板、车灯等配件，所有加装件都可以通过管卡直接固定在圆管车架上，不需要对原有车架做打孔或者焊接修改，不会破坏原有车架的结构强度。整车的重心设计集中在前后轮中间的踏板区域，站立骑行时使用者的重心刚好落在整车重心范围内，即使是低速行驶也不会出现车头翘头或者车尾甩动的不稳定情况，高速行驶时车把的转向阻尼适中，不会出现过于灵活导致的晃动感。前后轮的轴距设置为0.8米，兼顾了行驶稳定性与转向灵活性，轴距过短会导致高速行驶时车身发飘，轴距过长则会增大转弯半径，在狭窄区域通行不便，这个轴距参数经过实际骑行验证，能够在两种需求之间取得很好的平衡。
