x1x规格深沟球轴承三维结构设计

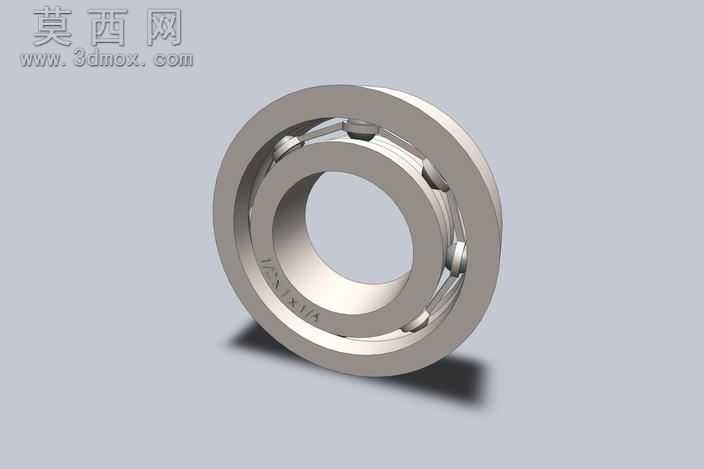

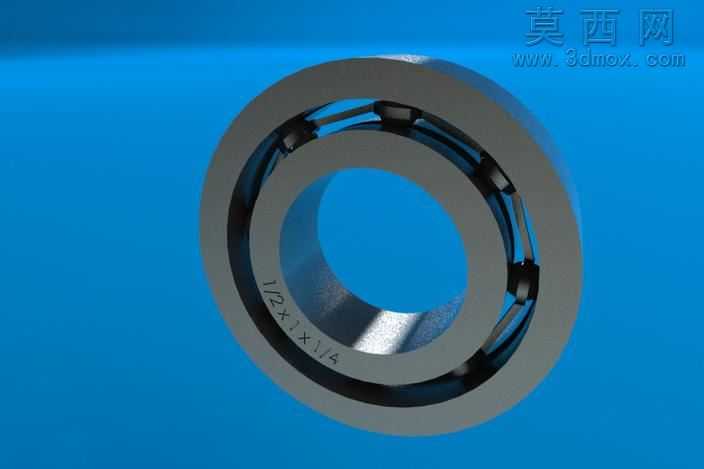

本作品为x1x规格深沟球轴承的三维设计成果，建模阶段采用SolidWorks软件完成全参数化结构搭建，首先以轴承的公称尺寸为基准绘制内外圈的旋转截面草图，通过旋转凸台命令生成内外圈基体，针对内外圈上的滚道结构，严格按照深沟球轴承的滚道曲率半径标准进行截面轮廓约束，确保滚道与滚动体的接触角符合通用传动支撑的设计要求。滚动体部分采用圆周阵列方式完成均匀排布，首先绘制单个钢球的球体特征，以轴承中心轴线为阵列轴，按照标准轴承的钢球数量设置阵列实例数与等角度间距，保证每个钢球在滚道内的位置精度。保持架部分采用兜孔式结构设计，通过拉伸、切除命令完成单个兜孔的轮廓构建，同样通过圆周阵列实现所有兜孔与钢球的位置对应，确保保持架能够均匀分隔滚动体，避免钢球在运转过程中发生相互摩擦碰撞。材质与渲染阶段，为内外圈与钢球赋予高碳铬轴承钢材质，调整材质参数还原金属表面的哑光金属质感，适当添加环境反射效果突出零件的加工面光洁度；为保持架赋予冲压钢板材质，区分不同零件的材质视觉差异。渲染过程中采用柔和的工作室环境光，添加柔和的接触阴影突出轴承的整体立体结构，清晰展现内外圈、滚动体、保持架的装配关系与层级结构。设计过程中重点考量轴承的旋转支撑功能，对各零件的配合间隙进行合理预留，确保滚动体能够在滚道内顺畅转动，整体结构完全符合通用深沟球轴承的装配逻辑，可用于机械传动结构的虚拟装配验证、传动工况模拟演示以及五金配件类的三维展示场景，完整还原了标准球轴承的内部构造与外部形态，各部分结构比例协调，细节特征完整，能够直观呈现球轴承的工作原理与结构组成。
