带切槽的五毫米球窝结构设计

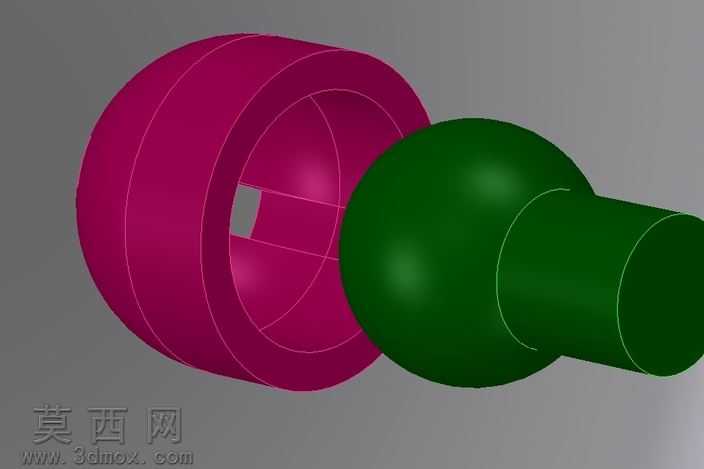

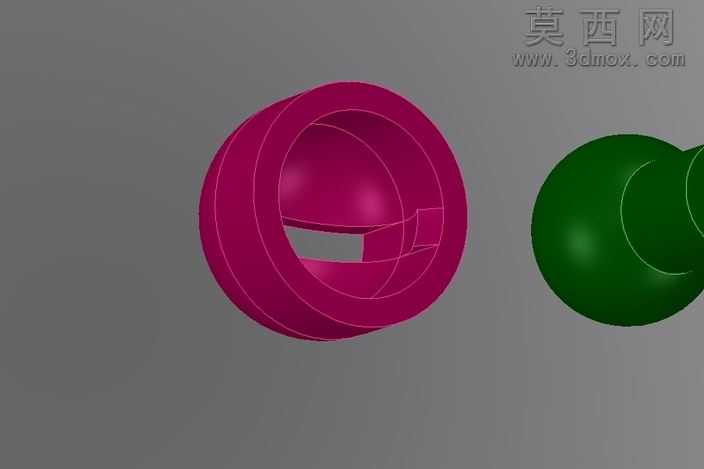

本作品为带单侧切槽的5毫米规格球窝结构，建模阶段以球面配合的运动需求为核心逻辑展开设计，首先确定基准球面的曲率参数，保证与对应规格球体的配合间隙控制在合理范围，既满足球面转动的灵活性，又避免配合过松导致的晃动松脱。建模过程中先构建球窝的基础回转体结构，通过旋转特征生成球窝的主体轮廓，保证内壁球面的曲率连续无断点，为后续的配合精度打下基础。之后在球窝侧壁设计1毫米宽度的切槽结构，该切槽并非简单的平面切除，而是经过结构受力验证的避让结构，既可以为球体装入时提供微量的形变让位空间，降低装配难度，又能在装配完成后限制球体的脱出行程，提升配合结构的可靠性。材质渲染阶段，将球窝主体设置为亮面玫红色硬质塑料材质，调整材质的反光度与粗糙度参数，模拟注塑成型零件的表面质感，清晰展现球窝的内外轮廓与壁厚分布；配合的球体设置为深绿色哑光塑料材质，通过色彩与质感的区分，直观呈现球窝与球体的配合关系，让观察者可以快速理解二者的装配逻辑。结构设计上，球窝外侧设置有环形凸缘结构，可用于后续的安装定位，方便将该球窝结构固定在其他基座零件上，内壁靠近开口位置设置有微小的限位凸起，与切槽结构配合形成双重防脱结构，在保证球铰转动自由度的前提下，避免球体受外力拉扯时从窝体内脱出。整个模型的建模过程严格遵循机械零件的设计规范，所有特征的参数都经过尺寸校验，不存在干涉或者破面问题，切槽的位置、宽度、深度都经过反复调整，既满足装配让位的功能需求，又不会过度削弱球窝侧壁的结构强度，保证零件在使用过程中不会因为受力出现开裂变形。渲染阶段采用均匀的环境光照，避免过强的阴影遮挡结构细节，通过多角度的视图切换，可以完整展示球窝的内部球面、侧壁切槽、外侧凸缘等所有结构特征，清晰呈现该球窝结构的设计细节与功能特点，可直接用于玩具铰接结构、小型机械球面连接结构的设计参考，也可用于3D打印制作实物验证结构可行性。
