工业废弃物焚化处理立式炉体结构

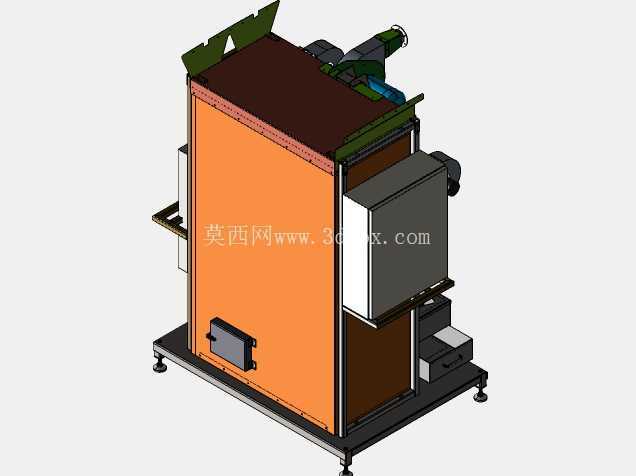

　　在工业固废末端处置环节，这类立式焚化设备常部署于中小型机加工车间、电子元器件生产厂区的危废暂存点旁，用来处理生产过程中产生的含油废棉纱、沾染切削液的包装废料、少量有机类边角料，相比集中转运处置，能大幅降低危废跨区域转运的合规风险与运输成本，适配日处理量在百公斤级的小规模产废场景。从结构设计逻辑来看，整个设备采用立式方箱主腔体布局，主燃烧舱采用厚壁耐热钢板拼焊成型，外侧预留了硅酸铝保温棉的填充夹层，避免运行时炉体外表面温度过高带来的操作安全隐患，主腔体正面下部开设的清灰口采用快压式密封门结构，门体四周嵌装耐高温石棉密封条，既能保证焚化过程的炉膛密闭性，减少烟气无组织逸散，又能在焚化完成、炉温降至安全区间后快速开启，清理炉膛内残留的灰渣。

　　主腔体顶部设置的倾斜导烟板结构，是建模时特意做的流道优化设计，能引导燃烧产生的高温烟气向侧上方的二次燃烧腔流动，避免烟气在炉膛顶部形成涡流滞留，减少未完全燃烧的颗粒物沉积。设备侧部挂载的方形箱体为二次补风换热舱，内部预留了布风板安装位，运行时可通过外接风管补入常温空气，既可以为二次燃烧提供充足氧气，让烟气中残留的可燃组分充分燃尽，也能通过换热适当降低出口烟气温度，减轻后端尾气处理模块的耐热负荷。设备顶部搭载的驱动单元为炉门启闭与风门调节的动力组件，采用侧装式布局避免直接正对炉膛高温烟气出口，能延长动力部件的使用寿命，驱动单元旁预留的管线接口可直接对接厂区压缩空气管路与电气控制线，无需额外做复杂的走线改型。

　　底部支撑结构采用可调式脚轮与固定脚杯组合的设计，在设备进场安装时，可先通过脚轮将设备推移至预设安装点位，再调节脚杯高度将设备抬升离地，完成水平校准后固定，整个安装过程无需预埋地脚螺栓，适配厂房内不同硬化地面的安装条件，安装边界仅需在设备四周预留八十厘米以上的操作维护空间即可，不需要额外搭建大型设备基础。建模过程中对所有拼接焊缝的位置都做了工艺避让设计，比如主腔体与侧部换热舱的连接法兰位置，特意避开了内部保温层的固定锚点，方便现场组装时的焊接作业与后期密封维护；所有外露的钣金棱边都做了R3圆角处理，避免安装维护过程中出现锐边划伤的风险。

　　炉膛内部的置物格栅采用分层可拆卸设计，可根据待处理废弃物的形态、体积调整格栅层间距，处理大块废料时可拆除中层格栅扩大炉膛有效容积，处理细碎废料时可加装多层格栅提升物料堆放的透气性，保证燃烧过程的氧气供给充足。设备整体的外形尺寸控制在紧凑型区间，占地面积不足两平方米，非常适合厂房内边角区域的点位部署，不需要单独占用大面积生产场地。
