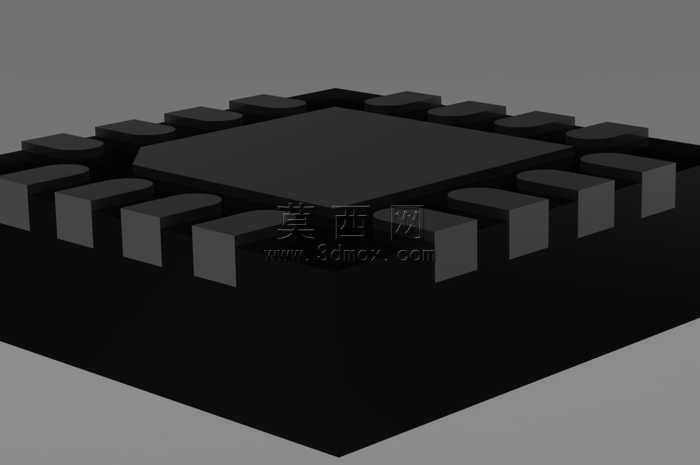

3x3规格QFN-16封装芯片三维模型

本作品为3x3尺寸规格的QFN-16方形扁平无引脚封装芯片三维建模成果，建模过程严格遵循QFN封装的标准尺寸规范，精准还原该类封装的典型结构特征。建模阶段首先以实体拉伸命令构建芯片的黑色环氧塑封基体，将基体边角做微小倒圆角处理，还原真实塑封芯片的成型工艺特征，基体顶面一角设置圆形引脚1定位标识，对应实物芯片的极性标记位，方便使用者在装配时快速识别引脚方向。引脚部分采用阵列方式完成16个侧面焊盘的建模，每个焊盘的厚度、伸出长度、相邻间距均严格匹配QFN-16的行业标准参数，焊盘与塑封基体的衔接处做贴合处理，还原真实封装中引脚与塑封体的结合结构，同时在基体底部预留中央散热焊盘的结构，符合QFN封装底部散热的典型设计特征。材质编辑阶段，为塑封基体赋予哑光黑色工程塑料材质，调整材质的粗糙度参数模拟环氧塑封料的微磨砂质感，避免过度反光造成的失真；为引脚焊盘赋予哑光锡金属材质，还原贴片元件焊盘的真实金属色泽，同时为顶面的定位标识赋予亮白色哑光材质，与黑色基体形成清晰的视觉区分。渲染阶段采用柔和的工作室漫反射光源，从多个角度打光弱化硬阴影，清晰呈现芯片的轮廓结构与引脚排布细节，背景采用浅灰色渐变背景突出模型主体。设计思路上，该模型重点服务于电子电路的三维布局仿真场景，可直接导入PCB三维设计环境中用于板级装配干涉检查，也可用于电子类产品的结构展示、教学演示场景，建模过程中省略了芯片内部的晶圆、引线结构，仅保留外部封装的完整外观与装配特征，在保证外观还原度的同时控制模型面数，避免不必要的细节增加模型负载，适配各类工程仿真、演示场景的使用需求。模型的所有外部尺寸均经过校准，与市面上主流的3x3mm QFN-16封装芯片的实物尺寸保持一致，可直接用于各类电子产品的结构堆叠设计，帮助设计人员提前评估芯片与周边元件、壳体的间距，提前规避装配干涉问题。
