实验室空间布局用厚创结构件三维设计

项目分类:变压器 发布时间:2025-02-17 ID:937955
  • 实验室空间布局用厚创结构件三维设计

  在实验室非标配套结构的设计环节中,这类厚创构件的三维建模往往需要兼顾空间适配性与安装稳定性,不同于常规工业生产线上的标准化结构件,实验室场景下的配套构件需要适配各类实验台架、小型测试设备的安装边界,既要满足不同平面的定位安装需求,也要通过厚度方向的结构设计预留足够的操作与走线空间。从实际应用场景来看,这类构件常被用于实验室测试工位的辅助支撑,配合小型电源类测试设备完成安装固定,尤其是在需要对变压器类小型电子器件进行性能测试的工位上,该构件可以通过自身的卡位结构与安装平面快速贴合,避免测试过程中设备移位导致的接线松动、测试数据偏差等问题。

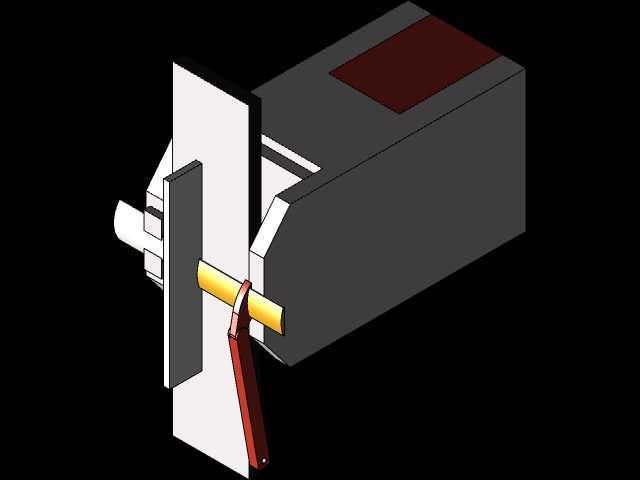

  从产品功能特性来看,该构件采用分体式卡位设计,主体支撑块为实心结构,能够承受一定的侧向载荷,前端伸出的轴状结构用于配套卡接件的安装,红色的弹性卡位部件可以在安装时提供预紧力,无需额外的紧固件即可完成初步定位,后续如果需要长期固定,也可以通过平面上预留的安装孔位加装螺丝完成锁固。设计过程中,首先考虑的是实验室桌面的安装边界,常规实验室实验台的边缘厚度在25mm到40mm之间,因此该构件的卡位开口尺寸做了适配性设计,能够覆盖绝大多数常规实验台的安装厚度,同时在卡位接触面上做了防滑纹理处理,避免安装后出现滑动。

  外形尺寸方面,主体支撑块的长度控制在120mm以内,宽度为60mm,高度为80mm,整体尺寸不会占用过多的实验台操作空间,前端伸出的轴径为8mm,伸出长度为15mm,足够配套卡接件完成转动或卡位动作,厚度方向的加强筋结构设置在主体块的内侧,既不会影响外部的安装贴合度,也能提升整体的结构强度,避免长期受力出现形变。安装边界上,该构件不需要对实验台进行打孔改造,通过卡位结构即可实现无损伤安装,拆卸后不会在台面上留下安装痕迹,适配实验室经常调整工位布局的使用需求。

  在建模过程中,需要重点关注卡位部件的弹性形变范围,红色卡位件的材质选用常见的弹簧钢,建模时需要预留0.5mm的形变余量,保证安装时能够顺利卡入不同厚度的台面,同时不会因为形变量过大出现塑性断裂。主体块的安装平面做了平面度公差要求,平面度控制在0.1mm以内,保证与台面贴合时不会出现晃动,轴状结构与主体块的连接位置做了圆角过渡,避免应力集中导致的断裂问题。不同于工业场景下的重载支撑件,这类实验室用构件更侧重安装的便捷性与空间适配性,不需要过高的载荷强度,但对尺寸精度的要求更高,因为实验室的测试设备往往对安装位置的偏差较为敏感,微小的位置偏移都可能影响测试接线的连接可靠性。

  实际使用中,该构件除了用于变压器类测试设备的安装支撑,也可以适配其他小型实验室仪器的固定,比如小型信号发生器、台式万用表等设备的临时固定,通过调整卡位件的位置,可以适配不同设备的安装孔位。设计时没有采用一体化的成型结构,而是将卡位件与主体块设计为可拆分结构,方便后续更换不同弹性系数的卡位件,适配不同的安装场景,比如在需要更高夹紧力的场景下,可以更换厚度更大的弹簧钢卡位件,在需要保护台面漆面的场景下,可以在卡位接触面粘贴橡胶垫,这些可拓展的设计细节都是基于实验室复杂多变的使用需求考虑的。

  从结构设计的合理性角度来看,该构件的重心落在卡位结构的中心位置,安装后不会出现前倾或侧翻的问题,主体块上方的平面预留了设备安装的螺纹孔位,孔位间距按照通用小型电子设备的安装孔距设计,为40mm*40mm的标准间距,能够直接适配多数市售的小型测试设备,不需要额外加工转接板。厚度方向的设计上,主体块的壁厚设置为5mm,在保证结构强度的同时尽可能减轻自身重量,整体重量控制在200g以内,方便操作人员随时移动调整位置,不会因为过重导致台面出现压痕。
