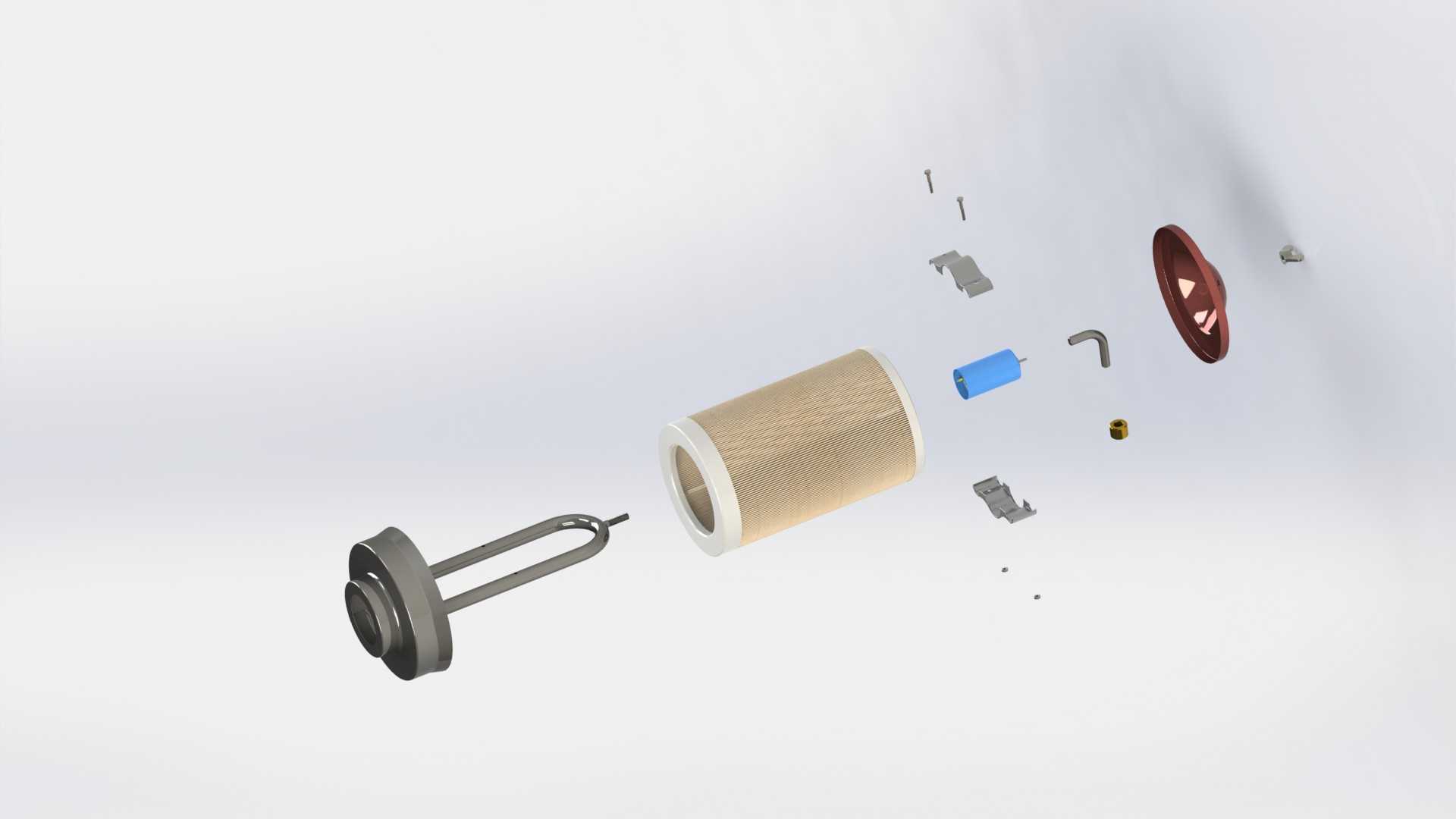

汽车正常滤清器爆炸视图结构展示

　　在汽车动力系统的运维与配套设计环节，燃油、机油回路的过滤组件直接决定动力单元的运行寿命与工况稳定性，这款车用正常滤清器的三维结构，完整还原了量产装车件的装配逻辑与各部件的配合关系。从拆解的爆炸视图可以看到，整套组件的核心过滤载体为卷绕式纤维滤芯，外层采用多孔护网承托过滤介质，避免流体压差过大导致滤材变形塌陷，滤芯两端的端盖采用密封胶圈与壳体、端盖配合，杜绝未经过滤的流体从旁侧缝隙短路进入下游回路。端盖侧集成的插接式接头，对应整车油路的快装接口，安装时无需额外加工连接法兰，对准卡位推入即可完成密封对接，接头内部的限位台阶可以保证插入深度一致，避免装配不到位引发的渗漏风险。

　　设计阶段首先要匹配整车油路的额定流量与耐压等级，滤芯的有效过滤面积直接决定容尘量与更换周期，这款模型还原的滤芯采用折距均匀的纤维绕制结构，在有限的壳体空间内最大化拓展过滤接触面积，同时保证流体通过时的压损控制在系统允许范围内，不会因过滤阻力过大导致供油不足、润滑缺位的问题。壳体部分采用薄壁冲压结构，侧壁的厚度均匀性经过建模阶段的多次校核，既可以承受油路工作时的脉冲压力，也不会因壁厚过大增加不必要的重量，符合汽车零部件轻量化的设计要求。

　　从安装边界来看，整套滤清器的整体外形为圆柱状主体加侧出接头结构，建模时预留的安装空间需要考虑滤芯更换时的操作余量，端盖侧的旋转卡扣结构无需专用工具即可完成开盖更换滤芯的操作，日常维保作业时，徒手旋转端盖即可解锁密封结构，取出旧滤芯更换新件后反向旋紧即可完成操作，卡扣的限位凸台可以保证端盖旋紧到位后密封胶圈的压缩量处于合理区间，既不会因压缩量不足导致渗漏，也不会因压缩量过大加速胶圈老化失效。

　　拆解视图中附带的小型卡扣、密封垫、紧固件等细小零件，都按照实际装配的位置关系做了分层排布，每个零件的配合公差都在建模时做了对应标注，比如卡扣与壳体卡槽的配合采用小间隙过渡配合，装配后卡扣可以产生适度的弹性变形卡紧卡槽，不会因车辆行驶过程中的振动出现松脱。端盖内侧的导流结构可以引导进入滤清器的流体从滤芯外侧均匀流向内侧，避免流体直接冲击滤材局部导致的滤材过早破损，导流面的弧度经过流体仿真验证，可以减少流体在壳体内部的涡流损耗，降低油路的整体压损。

　　在三维建模过程中，各零件的装配层级完全按照实际生产的装配顺序设置，从底部的接头组件开始，依次装入密封胶圈、滤芯总成、壳体卡扣、上端盖，每个装配步骤的配合约束都与实际工装定位逻辑一致，结构设计人员可以直接参考该模型进行同类型滤清器的改型设计，根据不同车型的流量需求调整滤芯长度、壳体直径，或是更改接头的朝向与规格，适配不同车型的机舱布置空间。对于整车厂的选型人员来说，该模型可以直接导入整车机舱的装配环境中，校核滤清器与周边管路、车架、其他零部件的间隙，避免装车后出现运动干涉、维保空间不足的问题。

　　不同于原理示意图的简化表达，这个三维模型完整还原了每个零件的细节特征，比如滤芯表面的纤维纹理、壳体表面的防锈涂层厚度预留、卡扣部位的脱模斜度，都按照量产零件的实际工艺要求做了还原，模具设计人员可以直接参考模型进行注塑、冲压模具的结构设计，减少二次测绘的工作量。密封胶圈的沟槽尺寸严格按照密封件的设计标准设置，沟槽的宽度、深度都对应所选胶圈的线径，保证装配后胶圈的压缩率处于20%-30%的合理区间，在-40℃到120℃的工作温度区间内都能保持可靠的密封性能，适配汽车不同工况下的温度变化需求。
