混凝土配料V节输送结构三维设计

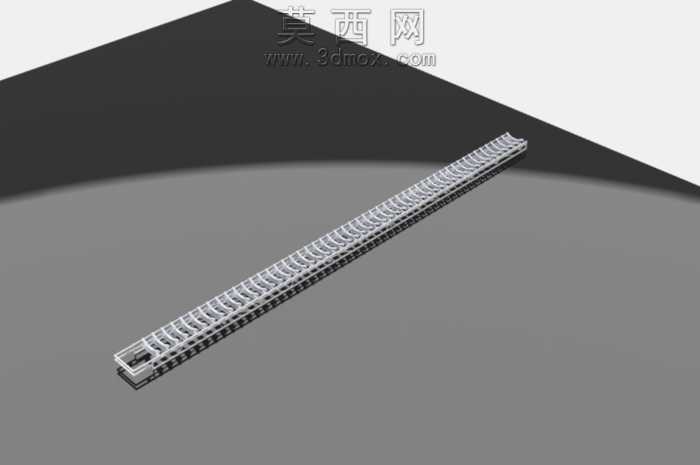

本模型针对混凝土配料输送环节的V节构件开展三维建模设计，整体采用线性长条形排布的结构形式，依托三维建模软件完成全参数化的特征构建，首先通过草图绘制勾勒出V节构件的基础截面轮廓，精准定位每一组V形卡位的间距、角度与深度参数，确保构件在混凝土配料输送过程中能够实现物料的均匀承托与有序导流。建模过程中采用阵列特征快速生成连续排布的V形单元结构，对构件两端的连接卡位做了精细化的结构处理，预留了与相邻输送组件装配对接的卡槽与定位结构，保证整体装配的契合度。材质渲染阶段，针对构件的工业应用场景，为主体结构赋予哑光金属质感的工程材质，模拟实际生产中耐磨钢材的表面肌理，对V形槽的内表面做了细微的粗糙度调整，还原构件长期接触混凝土物料的真实质感，场景搭建采用简洁的中性灰展示平面，搭配柔和的环境漫反射光照，清晰呈现构件的整体轮廓与每一处V形单元的结构细节，避免多余光影对结构展示造成干扰。设计思路上围绕混凝土配料输送的实际工况展开，连续排布的V形结构既可以对输送过程中的混凝土配料起到限位导流的作用，避免物料在长距离输送中出现散落、偏流的问题，同时等间距的V形单元也能够适配配料过程中的定量分料需求，构件整体采用一体化的结构设计，减少了不必要的拼接缝隙，降低了混凝土物料残留卡滞的概率，提升构件在实际生产应用中的耐用性与易清洁性。建模过程中对构件的壁厚、V形槽的过渡圆角都做了符合工程实际的参数设置，避免出现应力集中的结构缺陷，每一处特征的尺寸都参考混凝土配料输送设备的通用设计规范，确保模型不仅具备展示效果，也能够为实际的构件生产、设备装配提供可靠的三维参考，模型的结构细节完整，从端部的连接结构到中部连续的V形单元都做了完整的特征还原，没有出现结构缺失或者特征错乱的问题，能够直观呈现该V节构件在混凝土配料环节的功能形态与结构特点。
