汽车冷却水泵3D扫描逆向建模作品

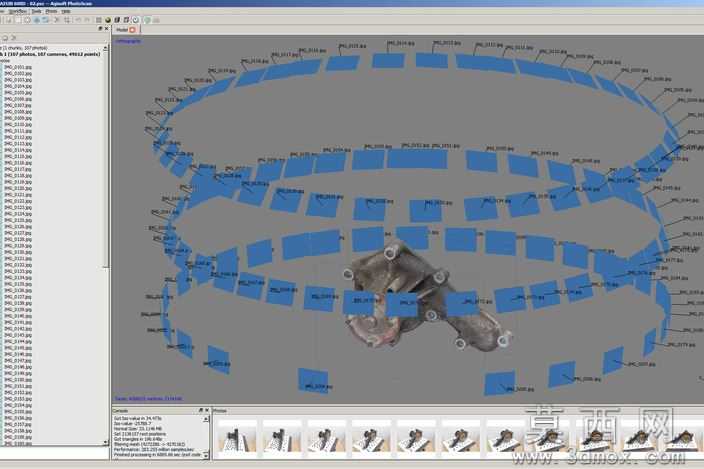

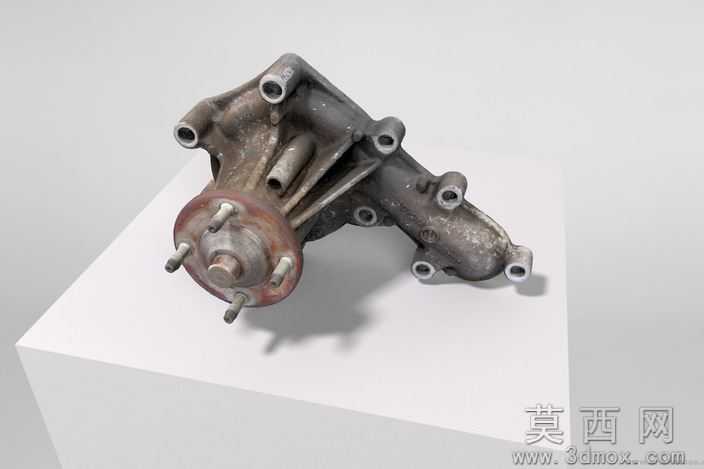

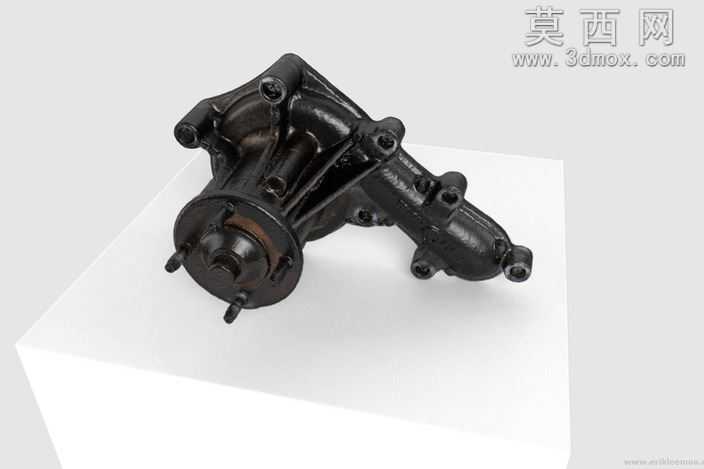

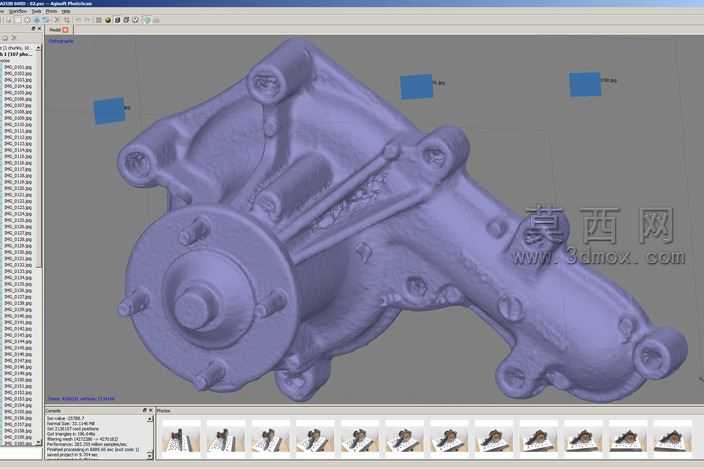

本作品为汽车引擎冷却系统核心部件水泵的三维扫描逆向建模成果，完整还原了实物水泵的全部结构细节与外观特征。建模过程依托高精度光学扫描技术获取实物表面的三维点云数据，首先对采集到的原始点云进行去噪、精简、配准处理，剔除扫描过程中产生的杂点、冗余点，将多视角扫描的点云数据统一到同一坐标系下，保证整体结构的尺寸精度与形位公差匹配实物原件。在网格重构阶段，基于处理完成的点云数据生成高质量三角网格模型，对网格表面的破洞、非流形边、自相交等缺陷进行逐一修复，针对泵体连接法兰的安装孔位、叶轮轴连接端的固定螺柱、壳体加强筋等细小结构进行局部网格细化，保证关键装配部位的几何特征完整还原，避免细节丢失影响后续的结构验证或二次设计使用。材质与纹理处理环节，通过摄影测量方式采集实物表面的纹理信息，将实拍的金属壳体氧化痕迹、连接端面锈迹、安装螺柱的磨损痕迹等纹理坐标与网格模型进行精准映射，还原铸铝壳体的粗糙金属质感、轴端金属部件的使用磨损外观，让模型视觉效果与实物高度一致。渲染阶段采用基于物理的渲染流程，为不同部位匹配对应的材质属性：铸铝泵壳设置合适的金属度、粗糙度参数模拟铸造金属的哑光质感，连接法兰的加工面调整粗糙度参数呈现机加工金属的微亮效果，轴端固定螺栓匹配带轻微锈迹的金属材质，通过合理的布光设置突出模型的结构轮廓与表面细节，完整呈现水泵实物的真实外观。模型完整保留了原水泵的壳体流道结构、安装固定点位、轴系连接结构，可用于汽车冷却系统的结构展示、维修教学演示、逆向设计参考、虚拟装配验证等场景，整体模型拓扑结构规整，纹理映射无拉伸错位，能够满足多场景下的三维展示与工程应用需求。
